製品概要

機能と利点

  • 外付け部品数および総コストを削減
    • 補償部品内蔵
    • 全セラミックコンデンサ、小型レイアウト
  • DC-DCレギュレータの在庫数を削減
    • 広い入力電圧範囲:6V~60V
    • 可変出力範囲:0.9V~VINの90%
    • 全温度範囲で最大2.5Aを供給
    • 外部クロック同期を備えた可変周波数:400kHz~2.2MHz
  • 消費電力を低減
    • ピーク効率:90.4%
    • シャットダウン電流:3.01µA
    • 低Iqモードによって軽負荷効率の向上
  • 過酷な産業環境で信頼性の高い動作
    • ヒカップモード過負荷保護
    • プリバイアス出力電圧への調整可能かつ単調な起動
    • 出力電圧監視内蔵(アクティブローRESET)
    • 設定可能なEN/UVLOスレッショルド
    • CISPR32(EN55032) Class B伝導および電磁放射に適合
    • 過熱保護
    • 広い周囲動作温度範囲:-40℃~+125℃/ジャンクション温度範囲:-40℃~+150℃

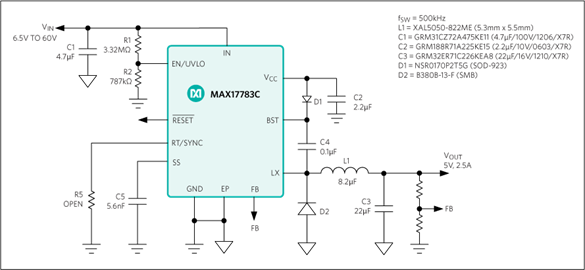

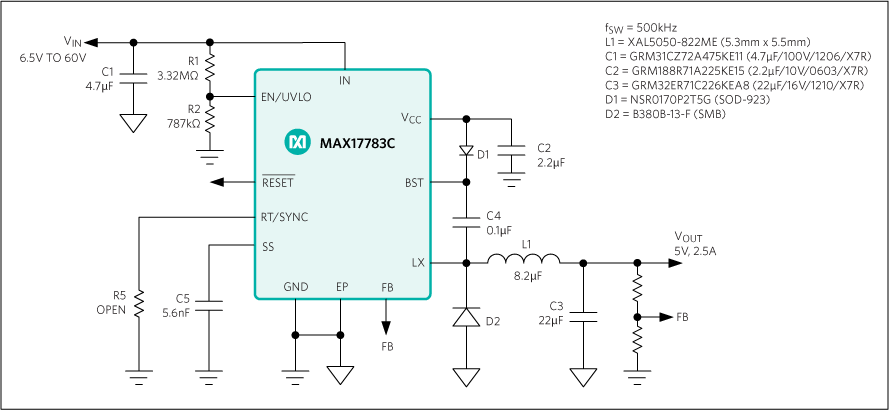

製品概要

Himalayaシリーズの電圧レギュレータIC、パワーモジュール、およびチャージャは、より低温、小型、簡素な電源ソリューションを実現します。MAX17783CはハイサイドMOSFETを内蔵した高効率、高電圧HimalayaステップダウンDC-DCコンバータで、広い6V~60Vの入力電圧範囲で動作します。このデバイスは最大2.5Aの電流を供給可能で、0.9V~VINの90%の出力電圧を生成します。このデバイスは内部補償を備えています。

MAX17783Cデバイスはピーク電流モード制御アーキテクチャを採用しています。このデバイスは、軽負荷時には低Iqモードで動作して高効率を実現します。MAX17783Cは低最小オン時間を提供し、高スイッチング周波数とより小型のソリューションを可能にします。

フィードバック電圧安定化精度は-40℃~+125℃にわたって±1.6%です。MAX17783Cは小型10ピンTDFNパッケージ(3mm × 3mm)で提供されます。シミュレーションモデルが利用可能です。

アプリケーション

  • 産業用および商用配電
  • 汎用PoL (Point of Load)
  • 分散電源レギュレーション
  • 基地局電源
  • ACアダプタトランスレギュレーション
  • 高電圧、シングルボードシステム
  • セットトップボックス
  • オーディオ電源
  • LEDディスプレイ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
