MAX17645

新規設計に推奨

4.5V～36V、1A、高効率、同期整流式降圧DC/DCコンバータ

高効率、高電圧、同期整流式降圧DC/DCコンバータ、MOSFET内蔵

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 外付け部品数および総コストを削減
    • ショットキー不要の同期整流動作
    • 内部制御ループ補償
    • 内部ソフトスタート
    • 全セラミック・コンデンサ、超小型レイアウト
  • DC/DCレギュレータの在庫数を削減
    • 広い入力電圧範囲：4.5V～36V
    • 可変出力：0.9V～VINの89%
    • 最大負荷電流：1A
  • 高効率
    • 全負荷効率：90% (VIN = 24V、VOUT = 5V、IOUT = 1A)
    • シャットダウン電流：2.2µA (typ)
    • PFMモードによって高い軽負荷効率を実現(MAX17645D)
  • 柔軟な設計
    • 設定可能なEN/UVLO閾値
    • プリバイアス出力への単調な起動
    • オープン・ドレイン出力(アクティブローRESET)によって出力状態の監視が可能
  • 堅牢な動作
    • ヒカップ・モード過負荷保護内蔵
    • 過熱保護
    • CISPR32 Class B準拠
    • 広い周囲動作温度：-40℃～+125℃/ジャンクション温度：-40℃～+150℃

MAX17645はMOSFETを内蔵した高効率、高電圧、同期整流式降圧DC/DCコンバータで、4.5V～36Vの入力で動作します。このデバイスは最大1Aの負荷電流を供給可能です。MAX17645は650kHzのスイッチング周波数で動作します。MAX17645Bは、すべての負荷においてパルス幅変調(PWM)モードで動作します。MAX17645Dは、軽負荷時にパルス周波数変調(PFM)モードで動作します。出力電圧は0.9V～VINの89%の範囲で設定可能です。全出力電圧範囲での内蔵の制御ループ補償によって、外付けの補償部品は不要です。-40℃～+125℃でのフィードバック電圧の安定化精度は±1.1%です。

このデバイスは、ピーク電流モード制御アーキテクチャを採用しています。このアーキテクチャでは、PWMモードで動作している間、デバイスはトランスコンダクタンスエラーアンプ、PWMコンパレータ、ハイサイド電流検出アンプ、およびスロープ補償ジェネレータを使用してデューティ・サイクルを設定します。クロックの各立上りエッジでハイサイドMOSFETがオンになり、適切なデューティ・サイクルまたは最大デューティ・サイクルに到達するか、またはピーク電流制限が検出されるまでオンのままになります。ハイサイドMOSFETのオン時間の間、インダクタ電流は増大します。スイッチング・サイクルの残りの期間、ハイサイドMOSFETはオフのまま、ローサイドMOSFETはオンのままになり、インダクタ電流は減少します。クロス・コンダクションを防止するために、ハイサイドおよびローサイドの状態遷移の間には適切なデッド・タイムが実装されています。

3.15ms (typ)の固定ソフトスタート時間によって、入力突入電流を低減することができます。また、このデバイスはイネーブル/低電圧ロックアウト・ピン(EN/UVLO)も備えているため、所望の入力電圧レベルでデバイスをオンにすることができます。オープン・ドレインのアクティブローRESET機能は、出力電圧の正常な安定化を達成したときシステムにパワーグッド信号を提供します。

アプリケーション

  • ファクトリ・オートメーション
  • アフターマーケット市場車載製品
  • 汎用ポイント・オブ・ロード
MAX17645
4.5V～36V、1A、高効率、同期整流式降圧DC/DCコンバータ
MAX17645：簡易アプリケーションダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

評価用キット

eval board
schematic 1
MAX17645DEVKITB

Evaluation Kit for the MAX17645 in 5V Output Voltage Application

今すぐ購入 詳細を表示

機能と利点

  • Wide 7V to 36V Input Range
  • Up to 1A Load Current
  • 650kHz Fixed Switching Frequency
  • High Peak Efficiency of 91.1% (VIN = 24V, VOUT = 5V,IOUT = 0.6A)
  • EN/UVLO for On/Off Control and Programmable Input Undervoltage Lockout
  • Fixed 3.15ms (typ) Soft-Start Time
  • Open-Drain Active-Low RESET Output
  • Overcurrent and Overtemperature Protection
  • Proven PCB Layout
  • Fully Assembled and Tested
  • Complies with CISPR32 (EN55032) Class B Conducted and Radiated Emissions

製品詳細

The MAX17645BEVKITB# and MAX17645DEVKITB# evaluation kits (EV kits) provide proven 5V designs to evaluate the performance of MAX17645B and MAX17645D high-efficiency, high-voltage, synchronous step-down DC-DC converters. The MAX17645BEVKITB# EV kit operates in constant frequency PWM (pulse-width modulation) mode at all loads and the MAX17645DEVKITB# EV kit operates in PFM (pulse-frequency modulation) mode at light loads to improve efficiency.

The EV kits are configured to demonstrate the optimum performance and component sizes for MAX17645B/ MAX17645D converter. The EV kits support a wide operating input range of 7V to 36V and are configured for 5V output. The EV kits deliver up to 1A at a switching frequency of 650kHz.

The features of the EV kits include adjustable input undervoltage lockout, fixed internal soft-start, and open-drain active-low RESET signal for output voltage status monitoring. The EV kits also provide a good layout example, which is optimized for conducted, radiated EMI, and thermal performance. For more details about the IC benefits and features, refer to the MAX17645 IC data sheet.

Applications

  • Factory Automation
  • Aftermarket Market Automation
  • General Point of Load

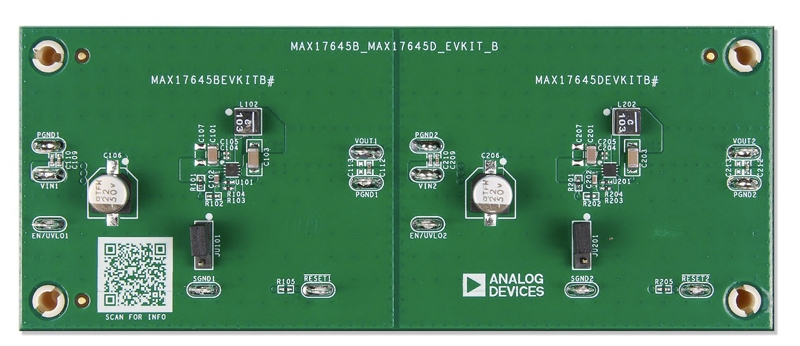

eval board
schematic 2
MAX17645BEVKITB

Evaluation Kit for the MAX17645 in 5V Output Voltage Application

今すぐ購入 詳細を表示

機能と利点

  • Wide 7V to 36V Input Range
  • Up to 1A Load Current
  • 650kHz Fixed Switching Frequency
  • High Peak Efficiency of 91.1% (VIN = 24V, VOUT = 5V,IOUT = 0.6A)
  • EN/UVLO for On/Off Control and Programmable Input Undervoltage Lockout
  • Fixed 3.15ms (typ) Soft-Start Time
  • Open-Drain Active-Low RESET Output
  • Overcurrent and Overtemperature Protection
  • Proven PCB Layout
  • Fully Assembled and Tested
  • Complies with CISPR32 (EN55032) Class B Conducted and Radiated Emissions

製品詳細

The MAX17645BEVKITB# and MAX17645DEVKITB# evaluation kits (EV kits) provide proven 5V designs to evaluate the performance of MAX17645B and MAX17645D high-efficiency, high-voltage, synchronous step-down DC-DC converters. The MAX17645BEVKITB# EV kit operates in constant frequency PWM (pulse-width modulation) mode at all loads and the MAX17645DEVKITB# EV kit operates in PFM (pulse-frequency modulation) mode at light loads to improve efficiency.

The EV kits are configured to demonstrate the optimum performance and component sizes for MAX17645B/ MAX17645D converter. The EV kits support a wide operating input range of 7V to 36V and are configured for 5V output. The EV kits deliver up to 1A at a switching frequency of 650kHz.

The features of the EV kits include adjustable input undervoltage lockout, fixed internal soft-start, and open-drain active-low RESET signal for output voltage status monitoring. The EV kits also provide a good layout example, which is optimized for conducted, radiated EMI, and thermal performance. For more details about the IC benefits and features, refer to the MAX17645 IC data sheet.

Applications

  • Factory Automation
  • Aftermarket Market Automation
  • General Point of Load
MAX17645DEVKITB
Evaluation Kit for the MAX17645 in 5V Output Voltage Application

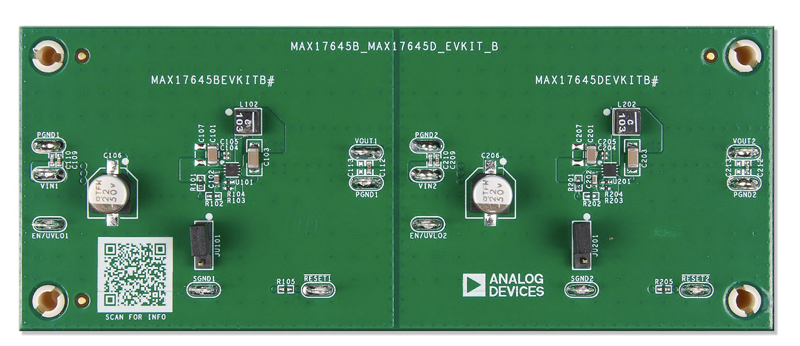

MAX17645BEVKITB, MAX17645DEVKITB: Board Photo
MAX17645BEVKITB
Evaluation Kit for the MAX17645 in 5V Output Voltage Application
MAX17645BEVKITB, MAX17645DEVKITB: Board Photo
