MAX17620

製造中

4MHz、小型600mA、同期整流ステップダウンDC-DCコンバータ、MOSFET内蔵

高性能、広温度範囲、および小型の優れたバランスを実現する、高効率同期整流バックレギュレータ

データシート (Rev. 3) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$0.83
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 外付け部品数を最小限に抑え、総コストを削減
    • 同期整流動作によって高効率を実現しコストを削減
    • 内部補償によってすべての出力電圧で安定した動作
    • 全セラミックコンデンサソリューション
    • 動作周波数：4MHz
    • 必要な外付け部品はわずか5つ
    • 総ソリューションサイズ：12mm2 (部品面積の合計)
  • DC-DCレギュレータの在庫数を削減
    • 広い入力電圧範囲：2.7V～5.5V
    • 可変出力電圧範囲：1.5V～100% VIN
    • 最大600mAの負荷電流を供給
    • 100%デューティサイクル動作
    • リファレンス電圧精度：+1%/-0.75%
    • TDFNパッケージ(2mm x 2mm)で提供
  • 消費電力を低減
    • ピーク効率：91%
    • スキップモードによって軽負荷時の高効率を実現
    • シャットダウン電流：0.1µA
  • 高信頼性の動作
    • ピーク電流制限保護
    • ソフトスタートによって起動時の突入電流を低減
    • 出力電圧監視内蔵(オープンドレインのPGOOD端子)
    • 動作温度範囲：-40℃～+125℃
MAX17620
4MHz、小型600mA、同期整流ステップダウンDC-DCコンバータ、MOSFET内蔵

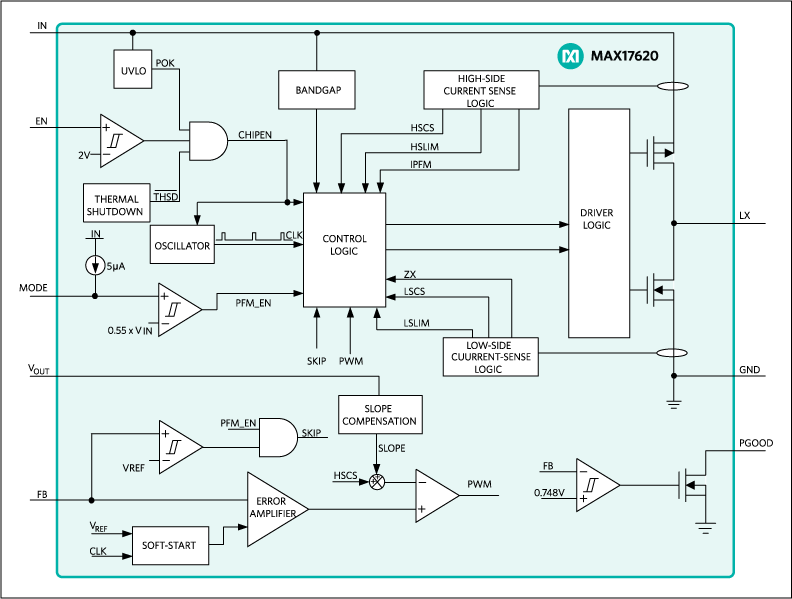

MAX17620：標準動作回路 - 1.8V、600mAステップダウンレギュレータ
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

EE-Sim® パワー・ツール 1

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EE-Simを今すぐ開始

SIMPLISモデル 1

評価用キット

MAX17620EVKIT

MAX17620の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力電圧範囲：2.7V～5.5V
  • プリセット出力：1.8V、600mA (max)連続電流
  • 固定スイッチング周波数：4MHz
  • 内部補償
  • オン/オフ制御用の外部EN
  • ピーク効率：91%
  • 選択可能な強制PWM/スキップモード
  • ブリックウォール電流制限保護
  • オープンドレインPGOOD出力
  • サーマルシャットダウン
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX17620の評価キット(EVキット)は、高周波、小型600mAステップダウンDC-DCコンバータのMAX17620の性能を実証する完全実装および試験済みの回路基板です。このEVキットは、最大600mAの負荷電流で1.8V出力用にプリセットされています。EVキットは、選択可能な強制PWM/スキップモード、オープンドレインPGOOD信号、および外部イネーブル(EN)を備えています。

アプリケーション

  • バッテリ駆動機器
  • 分散電源システム
  • PoL (ポイントオブロード)電源
  • 標準5Vレール電源
MAX17620EVKIT
MAX17620の評価キット
