MAX17497B

製造中止

AC-DCおよびDC-DCピーク電流モードコンバータ、ステップダウンレギュレータ内蔵

設計を簡素化しコストを削減するシングルチップスマートメーター電源ソリューション

Viewing:

製品情報

部品点数と基板スペースを削減
- 内部補償ステップダウンレギュレータ内蔵のフライバック/ブースト
- 電流検出抵抗が不要
- 省スペースの16ピンTQFNパッケージ(3mm x 3mm)
最小限の無線干渉
- オフラインバージョンの250kHzスイッチングによってスマートメーターアプリケーションの無線レシーバとの干渉を最小化
突入電流を低減
- 設定可能なフライバック/ブーストソフトスタート
- ステップダウンレギュレータ用のデジタルソフトスタート内蔵
フォルト時の消費電力を低減
- ヒカップモード過電流保護
- ヒステリシスを備えたサーマルシャットダウン
堅牢な保護機能
- フライバック/ブーストのプログラム可能な電流制限
- 入力過電圧保護
ループ性能を最適化
- フライバック/ブースト用の設定可能なスロープ補償によって実現可能な位相マージンを最大化
高効率
- 低R_DSON、150mΩ、65V定格nMOSFET内蔵
- 3.3Vステップダウンレギュレータの効率：90%以上
スペクトラム拡散(オプション)

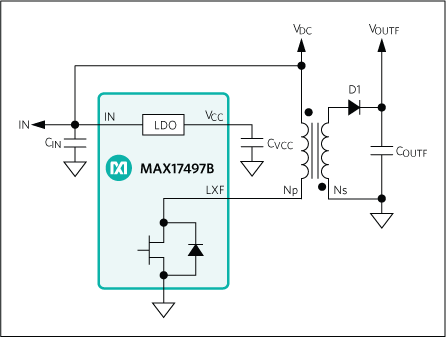

MAX17497A/MAX17497Bは、電流モード固定周波数フライバックコンバータと同期ステップダウンレギュレータの両方を内蔵しています。これらのデバイスは、スマートメーター、産業用制御、その他の類似アプリケーション用の複数の出力レールに供給する広入力電圧非絶縁型電源の設計に必要な全制御回路を備えています。MAX17497Aは、汎用オフライン(85V AC～265V AC)アプリケーション用に最適化された立上り/立下り低電圧ロックアウト(UVLO)スレッショルドを備え、一方MAX17497Bは、低電圧DC-DCアプリケーションに最適な低電圧ロックアウト(UVLO)スレッショルドをサポートしています。これらのデバイスはともに、3.3Vの固定出力同期ステップダウンレギュレータも内蔵し、最大600mAの負荷電流を供給します。

スイッチング周波数は、フライバックコンバータのMAX17497Aでは250kHz、フライバック/ブーストコンバータのMAX17497Bでは500kHzです。いずれのバージョンの場合も、内部補償同期ステップダウンレギュレータは1MHzでスイッチングします。これらの周波数によって、小型の磁気およびフィルタ部品が使用可能なため、コンパクトかつコスト効率に優れた電源を実現します。オン/オフピンとしても機能するEN/UVLO入力によって、ユーザーは電源を目的の入力電圧で正確に起動することができます。OVIピンによって、入力過電圧保護方式の実装が可能で、DC入力電圧が目的の最大値を超えた場合にコンバータが確実にシャットダウンします。

プログラム可能な電流制限によって、1次側スイッチングFETの適切なサイズと保護が可能です。これらのデバイスは、92%以上の最大デューティサイクルをサポートし、制御ループ性能を最適化することができる設定可能なスロープ補償を備えています。これらのデバイスは、パワーグッドインジケータとして機能するオープンドレインRESETNピンを備えており、ハイインピーダンス状態に移行し、フライバック/ブーストコンバータと3.3Vステップダウンレギュレータ出力がレギュレーション状態にあることを示します。SSFピンによって、フライバック/ブーストコンバータ用の設定可能なソフトスタート時間を実現することができます。一方、3.3Vステップダウンレギュレータには内部デジタルソフトスタートが突入電流の制限のために採用されています。ヒカップモード過電流保護およびサーマルシャットダウンは、過電流および過熱フォルト状態時の消費電力を最小限に抑えるために提供されています。これらのデバイスは、省スペースの16ピンTQFNパッケージ(3mm x 3mm)、0.5mmリード間隔で提供されます。

アプリケーション

スマートメーターアプリケーション用AC/DC電源
ユニバーサル入力オフラインAC-DC電源
広範囲DC入力フライバック/ブースト産業用電源

ドキュメント

データシート 2

MAX17497A-MAX17497B: AC-DC and DC-DC Peak-Current-Mode Converters with Integrated Step-Down Regulator Data Sheet (Rev.3) 05/23/2013

MAX17497A-MAX17497B_jp: AC-DCおよびDC-DCピーク電流モードコンバータ、ステップダウンレギュレータ内蔵 Data Sheet (Rev.1) 04/17/2012

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX17497Aの評価キット

今すぐ購入詳細を表示

機能と利点

+85V AC～+265V AC入力電圧範囲
デュアル非絶縁型出力
- VOUT1：+12Vで最大300mA供給
- VOUT2：+3.3Vで最大600mA供給
スイッチング周波数：250kHz
RESETNオープンドレイン出力
低電圧ロックアウト(UVLO)
低コストのフライバック設計
実証済みPCBレイアウト
完全実装および試験済み

製品詳細

MAX17497Aの評価キット(EVキット)は、オフラインAC-DCフライバックコンバータ設計でステップダウンレギュレータを内蔵するコントローラICのMAX17497Aを検証します。このEVキットの回路は、エクスポーズドパッドを備えた16ピンTQFNパッケージの電流モード、固定周波数フライバックコンバータのMAX17497AATEを使用しています。

このEVキットは、ユニバーサルオフラインアプリケーション(+85V AC～+265V AC)用に最適化された、ICのサイクル単位の電流制限、ソフトスタート、およびUVLO機能を検証します。このEVキットの回路は、+12Vおよび+3.3Vの出力電圧用に構成され、出力はそれぞれ、最大300mAおよび600mAの電流を供給します。

トランスの2次+12V出力は、ICのステップダウンレギュレータ用の入力ソースとして使用され、VOUT2で+3.3Vを供給します。

警告：このEVキットは高電圧で動作するように設計されています。このEVキットとこれに接続される機器には危険電圧が存在します。このEVキットに電源投入するか、またはこれに接続されるソースに電源供給を行うユーザーは、高電圧電気機器の取扱いに適した安全手順に注意して従う必要があります。

重大な障害状態や故障状態の場合は、このEVキットは大量の電力を損失する場合があります。その結果、構成部品または構成部品の破片が高速で飛び散る恐れがあります。人体への傷害のおそれを回避するため、このキットを注意して取り扱ってください。
