MAX17497A

AC-DCおよびDC-DCピーク電流モードコンバータ、ステップダウンレギュレータ内蔵

すべて表示 showmore-icon

設計を簡素化しコストを削減するシングルチップスマートメーター電源ソリューション

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.3)

PDF

4 17, 2012 ellipse 日本語

MAX17497A-MAX17497B_jp: AC-DCおよびDC-DCピーク電流モードコンバータ、ステップダウンレギュレータ内蔵 Data Sheet (Rev.1)

データシートご利用上の注意
PDFファイルを開く external-link 3.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • 部品点数と基板スペースを削減
    • 内部補償ステップダウンレギュレータ内蔵のフライバック/ブースト
    • 電流検出抵抗が不要
    • 省スペースの16ピンTQFNパッケージ(3mm x 3mm)
  • 最小限の無線干渉
    • オフラインバージョンの250kHzスイッチングによってスマートメーターアプリケーションの無線レシーバとの干渉を最小化
  • 突入電流を低減
    • 設定可能なフライバック/ブーストソフトスタート
    • ステップダウンレギュレータ用のデジタルソフトスタート内蔵
  • フォルト時の消費電力を低減
    • ヒカップモード過電流保護
    • ヒステリシスを備えたサーマルシャットダウン
  • 堅牢な保護機能
    • フライバック/ブーストのプログラム可能な電流制限
    • 入力過電圧保護
  • ループ性能を最適化
    • フライバック/ブースト用の設定可能なスロープ補償によって実現可能な位相マージンを最大化
  • 高効率
    • 低RDSON、150mΩ、65V定格nMOSFET内蔵
    • 3.3Vステップダウンレギュレータの効率：90%以上
  • スペクトラム拡散(オプション)

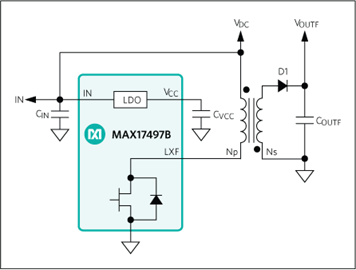

製品概要
show more Icon

MAX17497A/MAX17497Bは、電流モード固定周波数フライバックコンバータと同期ステップダウンレギュレータの両方を内蔵しています。これらのデバイスは、スマートメーター、産業用制御、その他の類似アプリケーション用の複数の出力レールに供給する広入力電圧非絶縁型電源の設計に必要な全制御回路を備えています。MAX17497Aは、汎用オフライン(85V AC～265V AC)アプリケーション用に最適化された立上り/立下り低電圧ロックアウト(UVLO)スレッショルドを備え、一方MAX17497Bは、低電圧DC-DCアプリケーションに最適な低電圧ロックアウト(UVLO)スレッショルドをサポートしています。これらのデバイスはともに、3.3Vの固定出力同期ステップダウンレギュレータも内蔵し、最大600mAの負荷電流を供給します。
スイッチング周波数は、フライバックコンバータのMAX17497Aでは250kHz、フライバック/ブーストコンバータのMAX17497Bでは500kHzです。いずれのバージョンの場合も、内部補償同期ステップダウンレギュレータは1MHzでスイッチングします。これらの周波数によって、小型の磁気およびフィルタ部品が使用可能なため、コンパクトかつコスト効率に優れた電源を実現します。オン/オフピンとしても機能するEN/UVLO入力によって、ユーザーは電源を目的の入力電圧で正確に起動することができます。OVIピンによって、入力過電圧保護方式の実装が可能で、DC入力電圧が目的の最大値を超えた場合にコンバータが確実にシャットダウンします。
プログラム可能な電流制限によって、1次側スイッチングFETの適切なサイズと保護が可能です。これらのデバイスは、92%以上の最大デューティサイクルをサポートし、制御ループ性能を最適化することができる設定可能なスロープ補償を備えています。これらのデバイスは、パワーグッドインジケータとして機能するオープンドレインRESETNピンを備えており、ハイインピーダンス状態に移行し、フライバック/ブーストコンバータと3.3Vステップダウンレギュレータ出力がレギュレーション状態にあることを示します。SSFピンによって、フライバック/ブーストコンバータ用の設定可能なソフトスタート時間を実現することができます。一方、3.3Vステップダウンレギュレータには内部デジタルソフトスタートが突入電流の制限のために採用されています。ヒカップモード過電流保護およびサーマルシャットダウンは、過電流および過熱フォルト状態時の消費電力を最小限に抑えるために提供されています。これらのデバイスは、省スペースの16ピンTQFNパッケージ(3mm x 3mm)、0.5mmリード間隔で提供されます。

アプリケーション

  • スマートメーターアプリケーション用AC/DC電源
  • ユニバーサル入力オフラインAC-DC電源
  • 広範囲DC入力フライバック/ブースト産業用電源
Show More Arrow image
file データシートを表示 (Rev.3)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格
価格は未定
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX17497A

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

3

PDF Vector

PDF

更新 05/23/2013
English

MAX17497A-MAX17497B: AC-DC and DC-DC Peak-Current-Mode Converters with Integrated Step-Down Regulator Data Sheet (Rev.3)

PDFファイルを開く

redirect
3.00M
download

PDFをダウンロード

PDF Vector

PDF

更新 06/04/2012
中国語

MAX17497A-MAX17497B_cn: AC-D和DC-DC峰值电流模式转换器，集成降压稳压器 Data Sheet (Rev.1)

PDFファイルを開く

redirect
3.00M
download

PDFをダウンロード

PDF Vector

PDF

更新 04/17/2012
日本語

MAX17497A-MAX17497B_jp: AC-DCおよびDC-DCピーク電流モードコンバータ、ステップダウンレギュレータ内蔵 Data Sheet (Rev.1)

PDFファイルを開く

redirect
3.00M
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 05/05/2014
English
UG-5861: EE-SIM Design and Simulation Environment User Guide redirect icon

3.00M

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17497AATE+ 16-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17497AATE+T 16-LFCSP-3X3X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 13, 2013

- 1355

MECHANICAL DATASHEET

MAX17497AATE+

最終販売

pdf

pcn_1355

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 13, 2013

- 1355

arrow down

MECHANICAL DATASHEET

MAX17497AATE+

最終販売

pdf

pcn_1355

external-icon

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX17497AEVKIT

MAX17497Aの評価キット

zoom

MAX17497AEVKIT

MAX17497Aの評価キット

download icon

ダウンロード

 print icon

印刷
MAX17497AEVKIT
MAX17497Aの評価キット

機能と利点

  • +85V AC～+265V AC入力電圧範囲
  • デュアル非絶縁型出力
    • VOUT1：+12Vで最大300mA供給
    • VOUT2：+3.3Vで最大600mA供給
  • スイッチング周波数：250kHz
  • RESETNオープンドレイン出力
  • 低電圧ロックアウト(UVLO)
  • 低コストのフライバック設計
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17497Aの評価キット(EVキット)は、オフラインAC-DCフライバックコンバータ設計でステップダウンレギュレータを内蔵するコントローラICのMAX17497Aを検証します。このEVキットの回路は、エクスポーズドパッドを備えた16ピンTQFNパッケージの電流モード、固定周波数フライバックコンバータのMAX17497AATEを使用しています。
このEVキットは、ユニバーサルオフラインアプリケーション(+85V AC～+265V AC)用に最適化された、ICのサイクル単位の電流制限、ソフトスタート、およびUVLO機能を検証します。このEVキットの回路は、+12Vおよび+3.3Vの出力電圧用に構成され、出力はそれぞれ、最大300mAおよび600mAの電流を供給します。
トランスの2次+12V出力は、ICのステップダウンレギュレータ用の入力ソースとして使用され、VOUT2で+3.3Vを供給します。
警告：このEVキットは高電圧で動作するように設計されています。このEVキットとこれに接続される機器には危険電圧が存在します。このEVキットに電源投入するか、またはこれに接続されるソースに電源供給を行うユーザーは、高電圧電気機器の取扱いに適した安全手順に注意して従う必要があります。
重大な障害状態や故障状態の場合は、このEVキットは大量の電力を損失する場合があります。その結果、構成部品または構成部品の破片が高速で飛び散る恐れがあります。人体への傷害のおそれを回避するため、このキットを注意して取り扱ってください。

アプリケーション

  • スマートメーターアプリケーション用AC/DC電源
  • ユニバーサル入力オフラインAC-DC電源
  • 広範囲DC入力フライバック/ブースト産業用電源

評価用キット1

MAX17497AEVKIT

MAX17497Aの評価キット
