MAX17409

1フェーズQuick-PWM GPUコントローラ

1フェーズステップダウンコントローラ

Viewing:

製品情報

1フェーズQuick-PWMコントローラ
V_OUT精度：±6mV (全ライン、負荷、および温度範囲)
6ビットグラフィックスDAC (12.5mV LSB)
利得可変のアクティブ電圧ポジショニング
高精度ドループおよび電流制限
リモート出力およびグランド検出
オフセットのバッファ内蔵2Vリファレンス出力
パワーグッドウィンドウコンパレータ
温度コンパレータ
大型同期整流FETを駆動
入力電力範囲：2V～26V
可変スイッチング周波数：600kHz (max)
出力過電圧および低電圧保護
ソフトスタートアップおよびソフトシャットダウン
ブーストダイオード内蔵

MAX17409は、高性能グラフィックスプロセッサ用の1フェーズQuick-PWM™ステップダウンVID電源コントローラです。Quick-PWM制御は、高速負荷ステップに瞬時の応答を提供します。アクティブ電圧ポジショニングが、消費電力を削減し、大出力容量を小型化するだけでなく、タンタル、ポリマ、またはセラミックのバルク出力コンデンサに最適なポジショニング補償を可能にします。

MAX17409は、バッテリから直接降圧してコア電圧を生成する方式または+5Vシステム電源から降圧する方式の2つの異なるノートブックプロセッサコアアプリケーション用に設計されています。1段変換方式では、このデバイスは高電圧バッテリを直接ステップダウンし、可能な限り最も高い効率を提供することができます。他方、より高いスイッチング周波数の2段変換(バッテリの代わりに+5Vシステム電源からのステップダウン)では、最小限の物理サイズを提供することができます

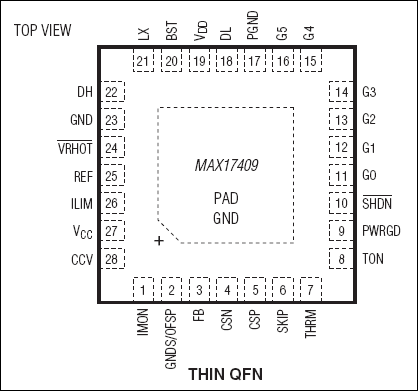

スルーレートコントローラが、VIDコード間で遷移の制御を可能にします。サーミスタベースの温度センサが設定可能な熱保護を提供します。MAX17409は、4mm x 4mmの28ピンTQFNパッケージで提供されます。

アプリケーション

プロセッサコア電源コンバータへの2～4 Li+ (リチウムイオン)セルバッテリ
グラフィックスコア(GPU)電源
ノートブック/デスクトップ/サーバ
電圧ポジションされたステップダウンコンバータ

ドキュメント

データシート 1

MAX17409: 1-Phase Quick-PWM GPU Controller Data Sheet (Rev.0) 05/23/2009

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX17409の評価キット

今すぐ購入詳細を表示

機能と利点

1フェーズ、高速応答Quick-PWM™
利得可変のアクティブ電圧ポジショニング、独立したDCおよび過渡制御
高速、高精度、および高効率
少ないバルク出力コンデンサ数
入力電圧範囲：7V～24V
出力電圧範囲：0.3375V～1.1250V (6ビットDAC)
負荷電流性能：14A
スイッチング周波数：300kHz
パワーグッド(PWRGD)インジケータ
サーマルフォルト(アクティブローVRHOT)出力
出力の過電圧および低電圧フォルト保護
28ピンTQFNパッケージ(4mm x 4mm)
完全実装および試験済み

製品詳細

MAX17409の評価キット(EVキット)は、NVIDIA®グラフィクス電源用の高電力ダイナミック可変1フェーズアプリケーション回路を検証します。このDC-DCコンバータは、高電圧バッテリおよび/または5Vシステム電源をステップダウンし、高精度のCPUコア用低電圧を生成するように設計されています。MAX17409のEVキットは、NVIDIAの過渡電圧規格、パワーグッドシグナリング、電圧レギュレータの温度監視(アクティブローVRHOT)、およびパワーグッド出力(PWRGD)に適合しています。MAX17409のEVキットは、可変利得を備えたアクティブ電圧ポジショニングを内蔵し、消費電力や必要とするバルク出力容量を低減します。内蔵のアンプがDACをバッファし、VIDコード、起動、シャットダウン間の遷移を含むすべての出力電圧遷移のスルーレートを高精度で制御します。高精度のスルーレート制御によって、新しいDAC設定への｢ジャストインタイム｣到達が提供され、バッテリとの間に流れるサージ電流が最小限に抑えられます。

MAX17409は、出力の低電圧フォルト保護、過電圧フォルト保護、および熱過負荷保護を備えています。この製品は、電圧レギュレータパワーグッド(PWRGD)出力も備えています。

この完全実装および試験済みPCBは、7V～24Vのバッテリ入力範囲で、0.3375V～1.1250Vのディジタル可変出力電圧(6ビット内蔵DAC)を供給します。このEVキットは、最大14Aの出力電流を供給します。このEVキットは、300kHzのスイッチング周波数(フェーズ当り)で動作し、優れたラインおよび負荷過渡応答を備えています。
