  6. MAX1718


製品概要

機能と利点

  • Quick-PWM構造
  • VOUT精度:±1% (全ラインおよび全負荷範囲)
  • 入力マルチプレクサ付内部5ビットDAC
  • 高精度可変VOUTスルー制御
  • 可変出力範囲:0.6V~1.75V
  • 高精度オフセット制御
  • 電圧ポジショニングアプリケーションをサポート
  • バッテリ入力範囲:2V~28V
  • 別個の5Vバイアス電源が必要
  • スイッチング周波数:200/300/550/1000kHz
  • 過電圧/低電圧保護
  • 大きな同期整流器FETを駆動
  • ICC消費電流:700µA (typ)
  • シャットダウン消費電流:2µA (typ)
  • リファレンス出力:2V ±1%
  • 遷移中にVGATEが無効
  • パッケージ:小型28ピンQSOP

製品概要

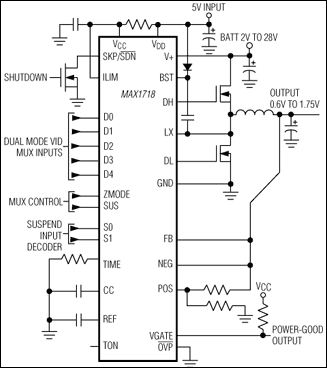

MAX1718は、ノートブックコアCPU DC-DCコンバータ用のステップダウンコントローラです。最先端のCPUコア電源用として動的可変出力、超高速過渡応答、高DC精度および高効率を提供します。マキシム独自のQuick-PWM™クイック応答、一定オン時間PWM制御方式は、広い入力/出力電圧比を容易に処理し、比較的一定のスイッチング周波数を維持しながら、負荷過渡に対して100ns「インスタント・オン」応答を提供します。

出力電圧は、5ビットディジタル-アナログコンバータ(DAC)を通じて0.6V~1.75Vの範囲で動的に調整することができます。MAX1718は、パフォーマンス、バッテリおよびサスペンドモードに対応する3つのユニークな5ビットDACコードを受け付ける内部マルチプレクサを備えています。高精度スルーレート制御機能により、新しいDAC設定に「ジャスト・イン・タイム」で遷移できるため、バッテリを出入りするサージ電流を最小限に抑えることができます。

MAX1718Bに内蔵のDACはスルーレートクロックと同期し、比較的新しいチップセットの強引なパワーマネージメント、および不完全なモード遷移を起こすオペレーティングシステム下における動作が向上します。

1対の相補的なオフセット制御入力により、基板トレースにおけるIR電圧降下が簡単に補正できるほか、電圧ポジショニング電源を構成することができます。電圧ポジショニングは負荷過渡応答を修正することによって出力コンデンサの必要条件を軽減し、全システムの電力消費を削減します。

1段のバック変換を使用して高圧バッテリを直接ステップダウンすることにより、最高の効率を達成できます。これに対し、高いスイッチング周波数で2段の変換(バッテリの代わりに5Vシステム電源をステップダウン)を使用すると、物理的サイズを最小化できます。

MAX1718は28ピンQSOPパッケージで提供されています。

アプリケーション

  • 2セル~4セルLi+ (リチウムイオン)バッテリからCPUコア電源へのコンバータ
  • 5VからCPUコア電源へのコンバータ
  • IMVP-IIノートブックコンピュータ
