MAX17112

高性能、ステップアップ、DC-DCコンバータ

すべて表示 showmore-icon

24Vまでの過電圧保護を提供する高効率ブーストコンバータ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.34
特長
  • 入力過電圧保護
  • 可変出力:VIN~20V
  • 入力電源電圧範囲:2.6V~5.5V
  • 入力電源低電圧ロックアウト
  • 固定スイッチング周波数:1MHz
  • 設定可能なソフトスタート
  • 小型10ピンTDFNパッケージ
  • 熱過負荷保護
製品概要
show more Icon

MAX17112は、アクティブマトリクス、薄膜トランジスタ(TFT)液晶ディスプレイ(LCD)に安定化された電源電圧を提供する、高性能、ステップアップDC-DCコンバータです。MAX17112は、電流モード、固定周波数(1MHz)、パルス幅変調(PWM)回路と、nチャネルパワーMOSFETを内蔵しており、高い効率と高速負荷応答を実現します。入力過電圧保護(OVP)機能は、(24Vまでの)入力サージ電圧による損傷からMAX17112を保護します。

高スイッチング周波数(1MHz)であるため、超小型インダクタと低ESRのセラミックコンデンサの使用が可能です。電流モードアーキテクチャは、パルス状の負荷に対して高速の過渡応答を提供します。補償端子(COMP)によって、ユーザはループダイナミクスの調整を柔軟に行うことができます。内蔵MOSFETは、2.6V~5.5Vの入力電圧で最大20Vの出力電圧を生成することができます。

ソフトスタートは入力電流をゆっくりと立上げ、外付けコンデンサで設定可能です。MAX17112は、10ピンTDFNパッケージで提供されます。

アプリケーション

  • LCDモニタパネル
  • ノートブックコンピュータのディスプレイ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.34

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17112ETB+
  • HTML
  • HTML
MAX17112ETB+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX17112EVKIT

MAX17112の評価キット

zoom

MAX17112EVKIT

MAX17112の評価キット

MAX17112の評価キット

機能と利点

  • 入力範囲:4.5V~5.5V
  • 出力電圧:15V
  • スイッチング周波数:1MHz
  • 設定可能なソフトスタート
  • 鉛(Pb)フリーおよびRoHS準拠
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

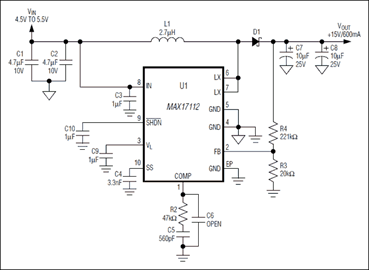

MAX17112の評価キット(EVキット)は、アクティブマトリックス薄膜トランジスタ(TFT)液晶ディスプレイ(LCD)に安定化電源電圧を提供する、高性能ステップアップDC-DCコンバータのMAX17112を評価するための実証済みデザインを提供します。

このEVキットは、4.5V~5.5VのDC電源電圧で動作し、1MHzのスイッチング周波数で動作するように設定されています。高いスイッチング周波数によって、小型の表面実装部品を使用することができます。ステップアップスイッチングレギュレータは、15V出力となるように設定されており、4.5Vの入力で600mAを供給します。

アプリケーション

  • LCDモニタパネル
  • ノートブックコンピュータのディスプレイ
