MAX17106

Step-Up Regulator and High-Voltage Step-Up with Temperature Compensation

MAX17106 Provides the Highest Level of Integration for Notebook LCD Applications

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 2.4V to 3.6V VDDS Input Voltage Range
  • 0.2mA VDDS Quiescent Current
  • 5mA VIN Quiescent Current (Switching)
  • 3mA AVDD Quiescent Current (for Op Amps)
  • 1.2MHz Current-Mode Step-Up Regulator
  • VON Temperature-Compensated Step-Up Regulator
  • Internal 300mA Low-Dropout (LDO) Linear Regulator
  • Rail-to-Rail High-Speed Operational Amplifier
  • High-Voltage Drivers with Scan Logic
  • Programmable VCOM Calibrator
  • 2Kb EEPROM EDID Memory
  • 16Kb EEPROM Timing Controller Memory
  • Thermal-Overload Protection
  • 56-Pin, 7mm x 7mm Thin QFN Package

The MAX17106 is optimized for thin-film transistor (TFT) liquid-crystal display (LCD) applications. The device includes a high-performance 18V step-up regulator with integrated switch for the source-driver supply, a 38V step-up regulator with temperature compensation for the TFT gate-on supply (VON), a 300mA low-dropout 2.5V internal linear regulator for the logic supply, three high-speed operational amplifiers, a digitally adjustable VCOM calibration device with nonvolatile memory, two electrically erasable programmable read-only memory (EEPROM) blocks (2Kb extended display identification data (EDID) memory and 16Kb timing controller memory) with separate I²C interfaces, and a high-voltage level-shifting scan driver.

The main DC-DC step-up converter provides the regulated supply voltage for the panel source driver ICs. The converter is a 1.2MHz current-mode regulator with an integrated 20V n-channel power MOSFET. The high switching frequency allows the use of ultra-small inductors and ceramic capacitors. The current-mode control architecture provides fast transient response to pulsed loads. The step-up regulator features digital soft-start and cycle-by-cycle current limit.

The VON step-up regulator is a simple minimum off-time, pulse-skipping architecture with a variable peak-current threshold. The output voltage is adjusted according to the voltage on the NTC pins (temperature reading) and two voltage levels set by current sources on the VHI and VLO pins. See the VON Positive Gate-Driver Step-Up Regulator section in the full data sheet for more information.

The MAX17106 is available in a 7mm x 7mm, 56-pin, lead-free TQFN package with exposed pad and operates over the -40°C to +85°C temperature range.

Applications

  • TFT LCD Notebook Panels
MAX17106
Step-Up Regulator and High-Voltage Step-Up with Temperature Compensation

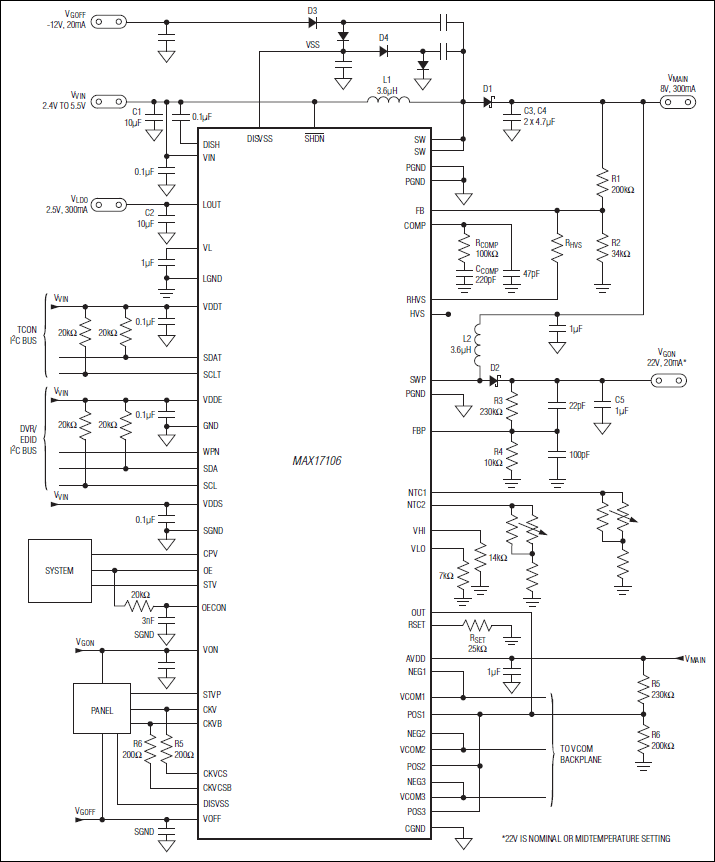

MAX17106: Typical Operating Circuit
