MAX17061

製品概要

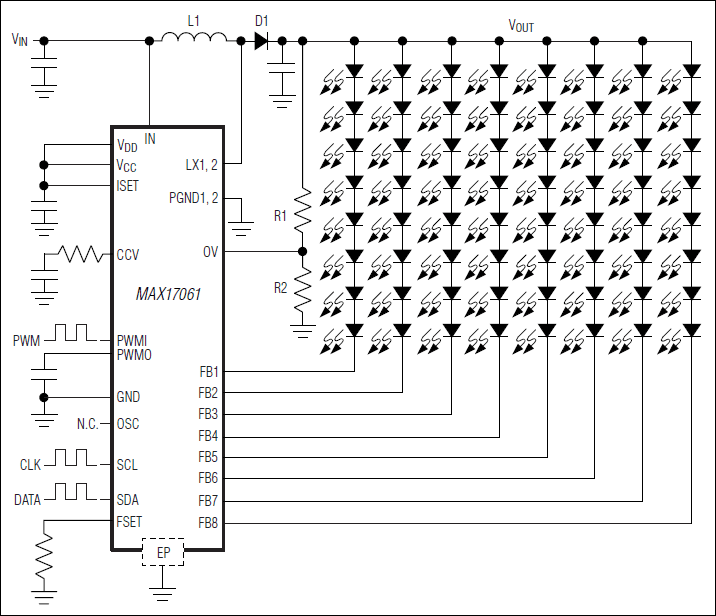

MAX17061は、白色発光ダイオード(LED)用の高効率ドライバです。この製品は、光源としてLEDアレイを採用する大型液晶ディスプレイ(LCD)用に設計されています。内蔵のスイッチ電流モードステップアップコントローラは、並列で最大8ストリング、ストリング当り10個のLEDを設定可能なLEDアレイを駆動します。各ストリングは、ストリング間で±1.5%の電流レギュレーション精度を達成するバラストで終端され、均一なLED輝度を保証しています。MAX17061は、4.5V～26Vの広い入力電圧範囲を備え、固定25mAまたは可変15mA～30mAのフルスケールLED電流を提供します。

MAX17061は、高精度なWLED調光制御用のDPWM信号を内部生成します。DPWM周波数は、抵抗設定可能で、DPWMのデューティサイクルは外部PWM信号から直接制御されるか、またはMAX17061のSMBus™インタフェースからの制御ワードによって制御されます。このDPWM制御は、8ビット分解能の調光範囲を提供し、Intel社のDPST (Display Power Saving Technology)に対応し、バッテリ寿命を最長化します。

MAX17061は、コントローラをフォルト状態から保護するためのいくつかの機能を備えています。個別のフィードバックループは、どのような状況にあっても出力電圧を制限し、安全な動作を保証します。オープンストリングが検出されると、そのストリングはディセーブルされ、他のストリングは通常動作します。MAX17061は、LEDの短絡検出も備えています。短絡したストリングは、2msのフォルトブランキング時間後にディセーブルにされます。このコントローラは、サイクルごとの電流制限を行って、安定した動作とソフトスタート機能を提供します。MAX17061が電流制限状態にある場合、ステップアップコンバータは内部タイマが満了するとラッチオフされます。サーマルシャットダウン回路は、別レベルの保護を提供します。

MAX17061のステップアップコントローラは、高精度なサイクルごとの電流制限用のローカル電流検出アンプを備えた150mΩ (typ)の45V (max)パワーMOSFETを内蔵しています。このアーキテクチャは、外付け回路を大幅に簡素化し、基板スペースを節約します。25mA LED電流で625mV (typ)の各LEDストリングの低フィードバック電圧によって、電力消費が削減され、効率を向上させることができます。MAX17061は、選択可能なスイッチング周波数(500kHz、750kHz、または1MHz)を備えているため、動作周波数と部品サイズのトレードオフが可能な多種多様なアプリケーションを実現することができます。

MAX17061は、放熱特性に優れた4mm x 4mmの28ピンTQFNパッケージで提供されます。

アプリケーション

• 携帯端末
• ノートブック、サブノートブック、およびタブレットコンピュータディスプレイ
