MAX17021

最終販売

IMVP-6+/IMVP-6.5 CPUコア電源用、デュアルフェーズ、Quick-PWMコントローラ

Montevina/Calpellaプラットフォーム用、デュアルフェーズIntel IMVP-6+/6.5 CPUコントローラ

製品モデル
2
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

Viewing:

製品の詳細

  • シングル/デュアルフェーズQuick-PWMコントローラ
  • MAX17021 IMVP-6+ (Montevina)
  • MAX17082/MAX17482 IMVP-6.5 (Calpella)
  • VOUT精度:±0.5% (全ライン、負荷、および温度範囲)
  • 7ビット0~1.50V VID制御
  • ダイナミック位相選択によってアクティブ/スリープ効率を最適化
  • 過渡位相のオーバーラップによって出力容量を低減
  • ブーストスイッチ内蔵
  • 可変利得を備えたアクティブ電圧ポジショニング
  • 設定可能なスイッチング周波数:200kHz~800kHz
  • 高精度の電流バランスおよび電流制限
  • 調整可能なスルーレート制御
  • パワーグッド、クロックイネーブル、および過熱フォルト出力
  • 位相電流不平衡フォルト出力
  • 大型同期整流MOSFETを駆動
  • バッテリ入力電圧範囲:4V~26V
  • 低電圧および過熱フォルト保護
  • 過電圧保護(MAX17021/MAX17082)
  • ソフトスタートアップおよびソフトシャットダウン
MAX17021
IMVP-6+/IMVP-6.5 CPUコア電源用、デュアルフェーズ、Quick-PWMコントローラ

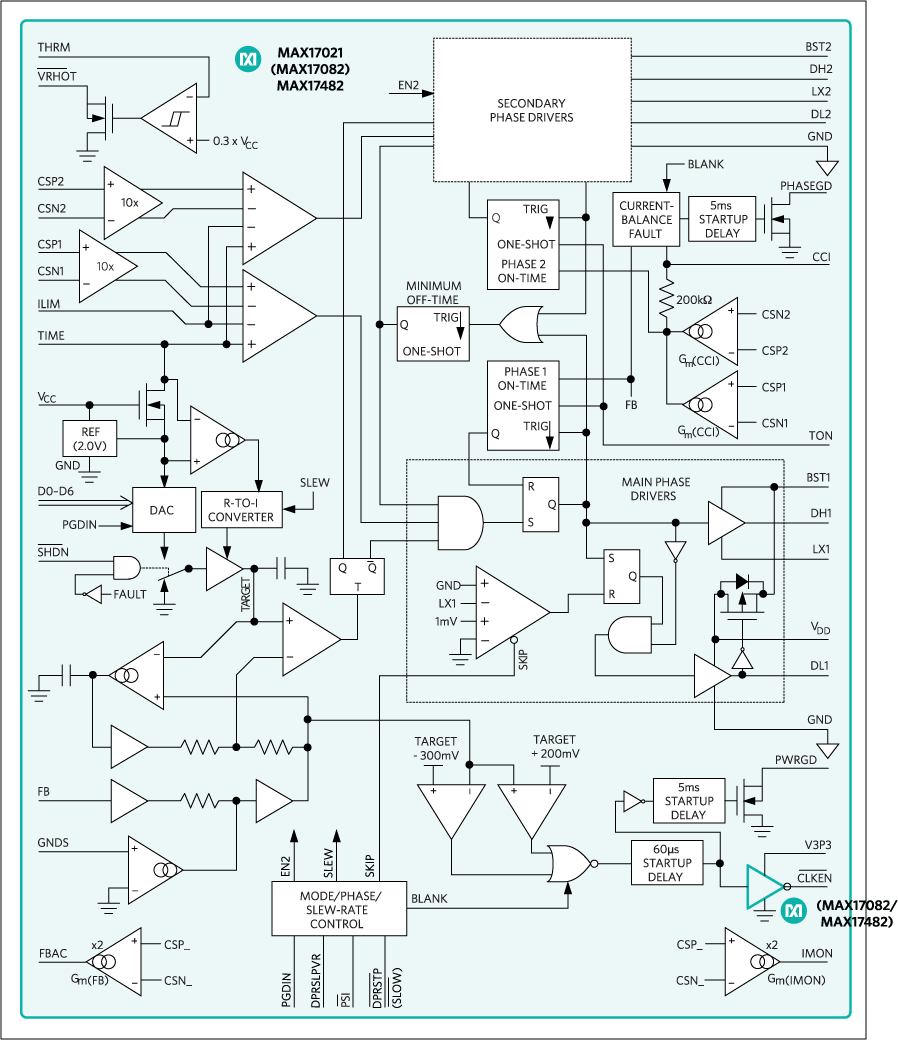

MAX17021、MAX17082、MAX17482:ピン配置
