MAX17016

26V MOSFET内蔵、シングルQuick-PWMステップダウンコントローラ

高電圧のステップダウンに必要な優れた過渡応答および高精度DC出力を提供

データシート (Rev. 1)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高速過渡応答のQuick-PWM
  • ローサイドMOSFET：6mΩ、26V
  • ハイサイドMOSFET：12mΩ、26V
  • 各種出力コンデンサに対応
    • ポリマー/タンタルで補償不要
    • 外部補償の使用によりセラミック出力コンデンサで安定
  • 高精度2V ±10mVリファレンス
  • ダイナミック可変出力電圧(0～0.9VIN範囲)
    • フィードバック入力によって0～2V REFIN電圧を調整
    • 全電源および負荷範囲で0.5% VOUT精度
  • 最大入力電圧定格：26V
  • 調整可能な谷電流制限保護
    • NTCによる熱補償
    • フォールドバック電流制限をサポート
  • 抵抗設定可能なスイッチング周波数
  • 過電圧保護
  • 低電圧/過熱保護
  • 電圧ソフトスタートとソフトシャットダウン
  • プリチャージ出力によるモノトニックパワーアップ
  • パワーグッドウィンドウコンパレータ

パルス幅変調(PWM)コントローラのMAX17016は、高電圧バッテリをステップダウンして、ノートブックコンピュータの低電圧コアまたはチップセット/RAMバイアス電源を生成するために必要な、高効率、優れた過渡応答、および高いDC出力精度を提供します。低オン抵抗のMOSFET (ローサイドMOSFETが6mΩ、とハイサイドMOSFETが12mΩ)と組み合わせることによって、MAX17016は、高電力密度が必要な小型アプリケーションに高効率でコンパクトなソリューションを提供します。

マキシム独自のQuick-PWM™クイック応答、一定オン時間PWM制御方式は、広い入力/出力電圧比(低デューティサイクルアプリケーション)を容易に処理し、比較的一定したスイッチング周波数を維持しながら、過渡負荷に対して100nsの｢インスタントオン｣応答を行います。出力電圧は、0～2Vの入力電圧に対応したダイナミックREFINを使用してダイナミックに制御することができます。フィードバック入力における抵抗分圧器と組み合わせたREFINの調整機能によって、MAX17016は、0～0.9VINの任意の出力電圧に設定することができます。

このコントローラは、6mΩ同期整流器の電流を検出し、低コストで高効率の谷電流制限保護を達成します。外部電流制限制御も可能となっており、ヒートシンクとエアフローによるアプリケーションでは電流制限値を高く設定可能で、低い電流制限設定値が必要な低電流アプリケーションでは電流制限を低く設定してアプリケーション回路の過剰設計を防止することができます。調整可能な電流制限によって、出力から部分的に得られる分圧器を使用して、熱補償保護またはフォールドバック電流制限保護を高い柔軟性で行うことができます。

MAX17016は、入力サージ電流を制限するために電圧制御のソフトスタートとソフトシャットダウンを内蔵しており、モノトニックのパワーアップを(プリチャージ出力にも)提供し、規定されたパワーアップ時間を提供します。また、コントローラは、出力フォルト保護(低電圧/過電圧保護)、および過熱保護も備えています。

MAX17016は、6mm x 6mm、2Wの小型40ピンTQFNパッケージで提供されます。

アプリケーション

  • DDRメモリ—VDDQまたはVTT
  • GPUコア電源
  • I/Oおよびチップセット電源
  • ノートブックコンピュータ
  • PoL (ポイントオブロード)アプリケーション
  • ステップダウン電源
MAX17016
26V MOSFET内蔵、シングルQuick-PWMステップダウンコントローラ

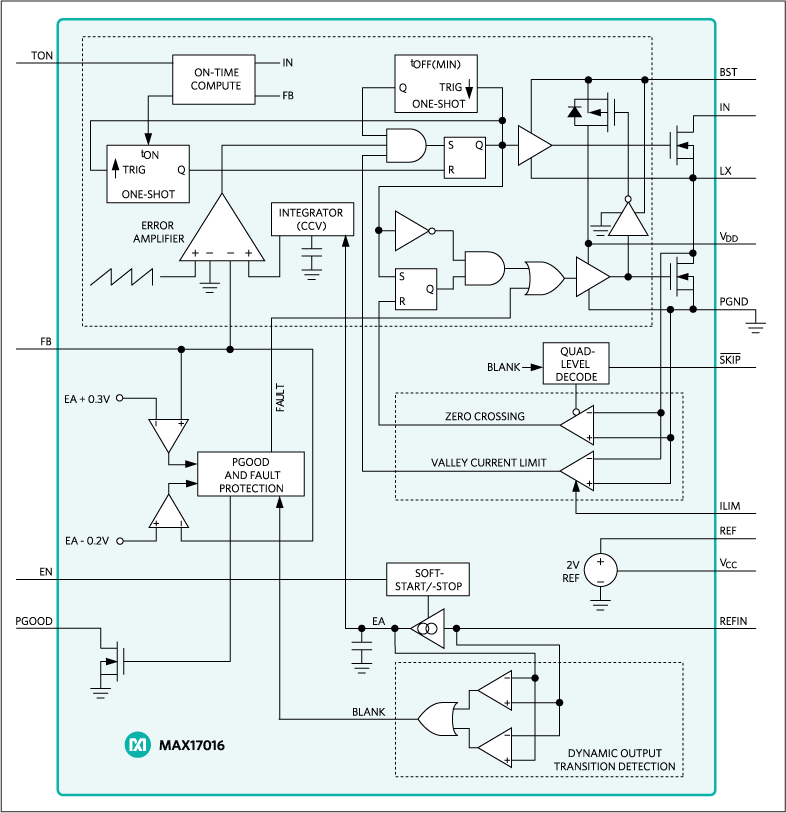

MAX17016：ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
MAX8792
製造中 ダイナミックREFIN付き、シングルQuick-PWMステップダウンコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX17016EVKIT

Evaluation Kit for the MAX17016

今すぐ購入 詳細を表示

機能と利点

  • 7V to 24V Input Range
  • Dynamically Selectable 1.5V/1.05V Output Voltage
  • Dynamically Adjustable Output Voltage (0 to 0.9VIN Range)
  • 10A Output Current (Continuous)
  • 300kHz Switching Frequency
  • Power-Good Output Indicator (PGOOD)
  • Low-Profile, Surface-Mount Components
  • Fully Assembled and Tested

製品詳細

The MAX17016 evaluation kit (EV kit) demonstrates the standard 10A application circuit of the MAX17016. This DC-DC converter steps down high-voltage batteries to generate low-voltage core or chipset/RAM bias supplies in notebook computers.

The MAX17016 EV kit provides a dynamically adjustable 1.5V/1.05V output voltage from a 7V to 24V battery input range. It delivers up to 10A output current while achieving high efficiency. Programmed by a single resistor, the EV kit operates at 300kHz switching frequency and has superior line- and load-transient response.

The EV kit is a fully assembled and tested printed circuit board (PCB). It also allows the evaluation of other dynamically adjustable output voltages by varying the external reference input, which can be realized by changing resistors R1, R2, and R3.
MAX17016EVKIT
Evaluation Kit for the MAX17016
