MAX16993

製造中

ステップダウンコントローラ、デュアル2.1MHzステップダウンDC-DCコンバータ内蔵

3つのDC-DCステップダウン出力、低IQ、および低最小オン時間を備えた高集積車載PMIC

データシート (Rev. 14)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高効率電圧DC-DCコントローラによって電力を節約
    • 動作電源電圧：3.5V～36V
    • 出力電圧：固定または抵抗分圧器による可変を端子選択可能
    • 動作範囲：350kHz～2.1MHz
    • 自己消費電流：30µA (DC-DCコントローライネーブル時)
  • FET内蔵のデュアル2.1MHz DC-DCコンバータはスペースを節約
    • OUT2とOUT3をOUT1からカスケードすることで効率を向上
    • 内蔵FET：3A
    • 出力電圧：0.8V～3.95V
    • 固定または抵抗分圧器による可変出力電圧
    • 180°逆位相動作
    • 車載環境での堅牢性
  • 強制PWMおよびスキップ動作モードを備えた電流モードアーキテクチャ
    • 周波同期入出力でシステムノイズを低減
    • 個別のイネーブル入力とアクティブローRESET_出力
    • 過熱および短絡保護
    • AECQ-100認定
    • 32ピンTQFN-EP (5mm x 5mm x 0.75mm)および側面濡れ性QFND-EP (5mm x 5mm x 0.8mm)
    • 動作温度範囲：-40℃～+125℃

パワーマネージメント集積回路(PMIC)のMAX16993は、車載アプリケーション用に設計された2.1MHz、マルチチャネル、DC-DCコンバータです。このデバイスは、3つの電源を小型実装面積に集積しています。このデバイスは、カーバッテリから直接動作するように設計された1つの高電圧ステップダウンコントローラ(OUT1)と、OUT1からカスケードされた2つの低電圧ステップダウンコンバータ(OUT2/OUT3)を内蔵しています。無負荷状態では、MAX16993の自己消費電流はわずか30µAのため、車載アプリケーションに最適です。
高電圧同期整流ステップダウンDC-DCコントローラ(OUT1)は最大36Vの連続電圧で動作し、最大42Vのロードダンプ過渡から保護されます。端子選択可能な周波数オプションとして、2.1MHzまたは出荷時設定の周波数(1.05MHz、525kHz、420kHz、または350kHz)があります。低電圧、同期整流ステップダウンDC-DCコンバータはOUT1から直接動作し、最大3Aの出力電流を供給可能です。
このデバイスはスペクトラム拡散イネーブル入力(SSEN)を備えているため、必要に応じて電磁干渉を迅速に改善することができます。また、外部クロックソースへの同期のための入力を提供するSYNC入力も備えています(フルデータシートの｢選択ガイド｣を参照)。このデバイスは、過熱シャットダウンおよび過電流制限を内蔵しています。また、このデバイスは個別のアクティブローのRESET_出力および個別のイネーブル入力も備えています。アクティブローのRESET_出力は、全出力チャネルの電圧監視を提供します。
MAX16993は32ピンのTQFNおよび側面濡れ性QFND-EPパッケージで提供され、-40℃～+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 車載用
  • 産業用
MAX16993
ステップダウンコントローラ、デュアル2.1MHzステップダウンDC-DCコンバータ内蔵

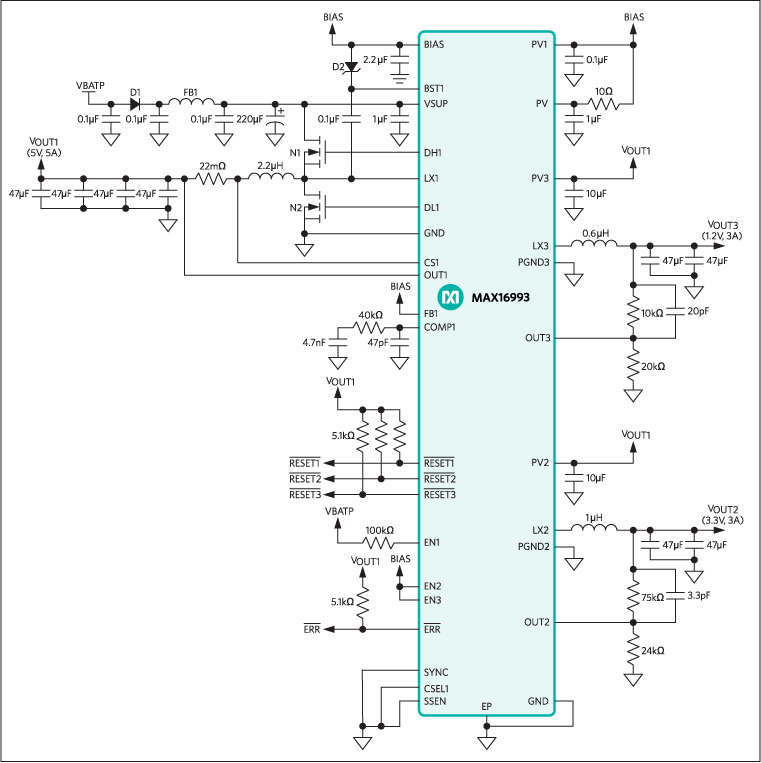

MAX16993：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

技術記事 1

製品ハイライト 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX16993EVKIT

MAX16993の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 入力範囲：3.5V～36V
  • 自己消費電流：20µA (DC-DCコントローラがイネーブル時)
  • 出力電圧
    • 5Aで5V出力(高電圧ステップダウンコントローラ、バック1)
    • 3Aで3.3V出力(ステップダウンコンバータ、バック2)
    • 3Aで1.2V出力(ステップダウンコンバータ、バック3)
  • 高周波数動作
    • 2.1MHzまたはオプションの分周動作(バック1)
  • 個別のイネーブル入力とリセット出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX16993の評価キット(EVキット)は、パワーマネージメントIC (PMIC)のMAX16993の評価に必要なすべての部品を含んだ、完全実装および試験済みの表面実装PCBです。このEVキットは、1つの高電圧ステップダウンコントローラと2つの低電圧ステップダウンコンバータを含んでいます。

このEVキットは3.5V～36Vの入力電圧で動作可能で、車載インフォテイメントアプリケーション用に最適化されています。高電圧コントローラは5V出力用に設定され、少なくとも5Aを供給します。低電圧ステップダウンコンバータは3.3Vおよび1.2V用に設定され、それぞれ最大3Aを供給します。このEVキットは、連続PWMモード、スキップモード、または外部同期動作で動作するように容易に再設定が可能です。

このEVキットにはMAX16993AGJA/VY+デバイスが実装されていますが、MAX16993 ICのその他のバリエーションも評価可能です。外付け部品の選択については、MAX16993 ICのデータシートを参照してください。

アプリケーション

  • 車載用
  • 産業用
MAX16993EVKIT
MAX16993の評価キット
