MAX1698A

LED用、高効率ステップアップ電流レギュレータ

データシート (Rev. 2)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 効率：90%以上
  • 無損失、調整可能なLED輝度
  • パッケージ：省スペースの10ピンµMAX
  • CCFLまたはELバックライトと比較してよりシンプル、低コスト、高信頼性
  • 出力電力：最高5W

MAX1698およびMAX1698Aは、白色LEDまたはカラーLED用の高効率ドライバです。これらの製品はPDAやラップトップコンピュータの大型LEDバックライトディスプレイに最適です。蛍光(CCFL)ランプやエレクトロルミネッセント(EL)ランプと比較して、シンプルで低コスト、高効率、長いランプ寿命、高い信頼性などの数多くの利点があります。

MAX1698/MAX1698Aは、出力電圧よりもLED電流が調整されるスイッチモードのブーストコントローラです。これらの製品は、高価なわずかな抵抗値ではなく15Ω (typ)の検出抵抗で測定される制御電流によって直列接続のLEDを駆動します。LEDの電流制御および調光は、可変入力(ADJ)で行われます。より大型のライト出力向けに、総出力電力が最高5Wの複数のLEDバンクを並列接続可能です。

MAX1698Aは、MAX1698よりも高度かつ高精度の仕様でCS電流制限を備えており、5W以上の高電力アプリケーション向けです。両デバイスともに8ピンSOの半分の省スペース10ピンµMAXパッケージで提供されています。評価キット(MAX1698EVKIT)を利用して、設計作業を早めることもできます。

アプリケーション

  • LCDパネル用バックライト
  • バッテリ駆動バックライトアプリケーション
  • 携帯電話
  • ハンディターミナル
  • PDA
MAX1698A
LED用、高効率ステップアップ電流レギュレータ

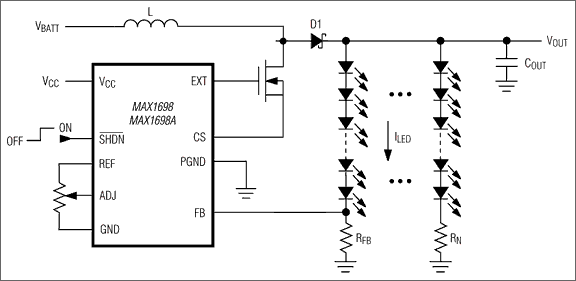

MAX1698、MAX1698A：標準動作回路
