MAX16984

車載用、高電流ステップダウンコンバータ、USB保護/ホストチャージャアダプタエミュレータ内蔵

すべて表示 showmore-icon

業界初、高電圧、フィードバック可変DC-DCコンバータを内蔵したUSBデータ保護スイッチ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$1.68
機能
  • 内蔵のDC-DCおよびUSBホスト充電エミュレータによってカーバッテリからポータブル機器に直接給電する1チップソリューションを実現
    • 動作電圧:4.5V~28V (ロードダンプ42V)
    • 出力電流能力:5V/2.5A
    • 低自己消費電流スキップおよびシャットダウンモード
    • ソフトスタートによって突入電流を抑制
  • 低ノイズ機能によってAM帯やポータブル機器との干渉を防止
    • 固定周波数動作:220kHz~2.2MHz
    • 無負荷時の強制PWMオプション
    • スペクトラム拡散によるEMI低減
    • SYNC入力による周波数同期
  • ポータブル機器に最適なUSB電源および通信
    • ユーザー調整可能な電圧利得による5V~6.15Vの出力調整でケーブル補償が可能
    • ±3%精度のユーザー調整可能なUSB電流制限
    • 4Ω USB 2.0 480Mbps/12Mbpsデータスイッチ
    • iPod/iPhone/iPad充電検出終端抵抗内蔵
    • USB BC1.2チャージングダウンストリームポート(CDP)およびデディケーテッドチャージングポート(DCP)モードをサポート
    • 中国の通信業界標準規格YD/T 1591-2009に対応
    • USB On-the-Go仕様に準拠
    • 高速パススルーモード
  • 堅牢な設計によって車載環境での車システムおよびポータブル機器の安全性を維持
    • DC-DCコンバータのバッテリへの短絡保護
    • USB端子のバッテリへの短絡保護
    • ±25kV気中放電/±8kV接触放電ISO 10605
    • ±15kV気中放電/±8kV接触放電IEC 61000-4-2
    • ±15kV気中放電/±8kV接触放電(330Ω、330pF)
    • フォルト表示アクティブロー、オープンドレイン出力
    • ソフトスタートによる突入電流の抑制
    • 過熱保護
    • 動作温度範囲:-40℃~+125℃
    • 5mm x 5mmの28ピンTQFNおよび側面濡れ性QFNDパッケージ
    • 4mm x 4mmの28ピンCPQFNおよび側面濡れ性バージョンあり
製品概要
show more Icon

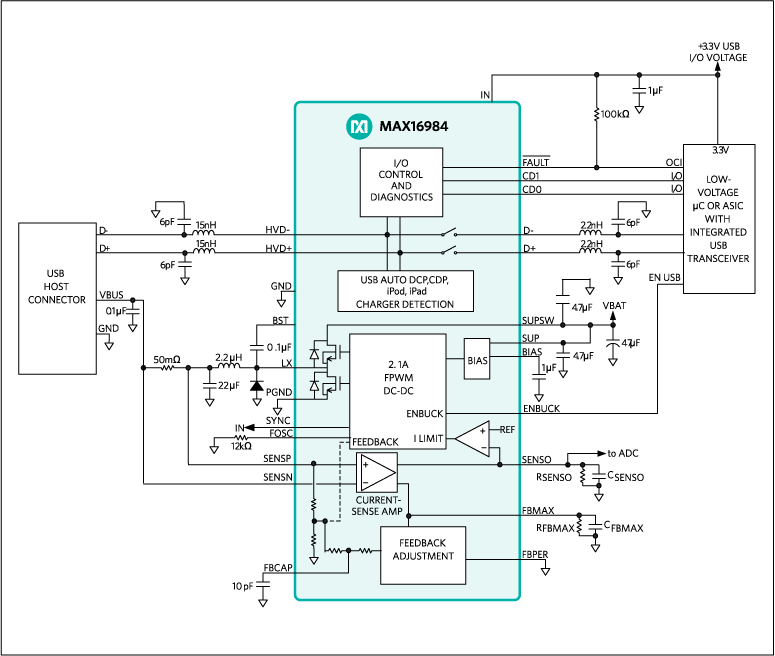

MAX16984は、最大2.5A駆動が可能な5V車載グレードステップダウンコンバータ、USBホストチャージャアダプタエミュレータ、およびUSB保護スイッチを組み合わせた車載USBホストアプリケーション用の製品です。USB保護スイッチは、高ESD、短絡保護を提供し、USB 2.0バッテリチャージング仕様BC1.2バッテリ充電仕様および中国の通信業界標準規格YD/T 1591-2009に準拠したホストチャージャポート検出回路を内蔵しています。また、iPod®/iPhone® 1.0AおよびiPad® 2.1A専用充電モード用の回路も内蔵しています。HVD+およびHVD-のESD保護機能は、IEC 61000-4-2モデルおよび330Ω、330pF ESDモデルに対するHVD+およびHVD-出力の±15kV気中放電/±8kV接触放電の保護を含んでいます。

高効率ステップダウンDC-DCコンバータは最大28Vの電圧で動作し、最大42Vのロードダンプ過渡から保護されます。このデバイスは高周波動作用に最適化され、抵抗で設定可能な220kHz~2.2MHzの周波数選択を内蔵しているため、アプリケーションの要件に基づいて効率、ノイズ、および基板スペースを最適化することができます。コンバータはハイサイドnチャネルスイッチを内蔵し、低順方向電圧降下フリーホイールショットキーダイオードを使用して整流を行います。小型のローサイドnチャネルスイッチを備え、軽負荷状態で固定周波数を維持します。より低自己消費電流の動作が必要な場合は、ローサイドnチャネルスイッチをディセーブルし、軽負荷時にスキップモード動作が可能です。コンバータは、105℃において最大2.1Aの連続電流を供給可能です。MAX16984Sは、EMI性能を向上させるためのスペクトラム拡散発振器を内蔵しています。

MAX16984は、USB負荷電流検出アンプと、自動USB電圧調整を提供するように設計された設定可能なフィードバック調整回路を内蔵し、車載アプリケーションで使用される専用ケーブルでの電圧降下を補償します。MAX16984は、DC-DCコンバータの固定内部ピーク電流スレッショルドと、ユーザー設定可能な外部USB負荷電流検出アンプスレッショルドの両方を使用してUSB負荷電流を制限します。

アプリケーション

  • 車載コネクティビティ
  • 車載ラジオおよびナビゲーション
  • 専用USB電源チャージャ
  • テレマティクス
  • ホストおよびハブアプリケーション用USBポート

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$1.68

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX16984RACIL/V+
  • HTML
  • HTML
MAX16984RACIL/V+T
  • HTML
  • HTML
MAX16984RACIL/VY+
  • HTML
  • HTML
MAX16984RACIL/VY+T
  • HTML
  • HTML
MAX16984RAGI/VY+
  • HTML
  • HTML
MAX16984RAGI/VY+T
  • HTML
  • HTML
MAX16984RATI/V+
  • HTML
  • HTML
MAX16984RATI/V+T
  • HTML
  • HTML
MAX16984SACIL/V+
  • HTML
  • HTML
MAX16984SACIL/V+T
  • HTML
  • HTML
MAX16984SACIL/VY+
  • HTML
  • HTML
MAX16984SACIL/VY+T
  • HTML
  • HTML
MAX16984SAGI/VY+
  • HTML
  • HTML
MAX16984SAGI/VY+T
  • HTML
  • HTML
MAX16984SATI/V+
  • HTML
  • HTML
MAX16984SATI/V+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 17, 2020

- 1707U2

ASSEMBLY

MAX16984RAGI/VY+

製造中

MAX16984RAGI/VY+T

製造中

MAX16984SAGI/VY+

製造中

MAX16984SAGI/VY+T

製造中

6 18, 2021

- 2161

ASSEMBLY

MAX16984RATI/V+

製造中

MAX16984RATI/V+T

製造中

MAX16984SATI/V+

製造中

MAX16984SATI/V+T

製造中

3 16, 2018

- 1681B

WAFER FAB

MAX16984RATI/V+

製造中

MAX16984RATI/V+T

製造中

MAX16984SATI/V+

製造中

MAX16984SATI/V+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 17, 2020

- 1707U2

arrow down

ASSEMBLY

MAX16984RAGI/VY+

製造中

MAX16984RAGI/VY+T

製造中

MAX16984SAGI/VY+

製造中

MAX16984SAGI/VY+T

製造中

6 18, 2021

- 2161

arrow down

ASSEMBLY

MAX16984RATI/V+

製造中

MAX16984RATI/V+T

製造中

MAX16984SATI/V+

製造中

MAX16984SATI/V+T

製造中

3 16, 2018

- 1681B

arrow down

WAFER FAB

MAX16984RATI/V+

製造中

MAX16984RATI/V+T

製造中

MAX16984SATI/V+

製造中

MAX16984SATI/V+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

MAX16984EVKIT

MAX16984の評価キット

zoom

MAX16984EVKIT

MAX16984の評価キット

MAX16984の評価キット

機能と利点

  • 設定可能なチャージ検出モード
    • USB-IF BC1.2 CDP、DCP
    • Apple 2.1A、1.0A
    • 中国のYD/T1591-2009充電仕様に対応
  • 内蔵DC-DCコンバータによる自動USB電圧調整(220kHz~2.2MHz)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX16984の評価キット(EVキット)では、USB保護/ホストチャージャアダプタエミュレータ内蔵の車載用高電流ステップダウンコンバータ、MAX16984の機能を実証することができます。

このデバイスは、USB 2.0バッテリチャージング仕様BC1.2に準拠したホストチャージャポート検出回路を内蔵しており、Apple® iPod®/iPhone® 1.0AおよびiPad® 2.1A専用充電モード用の回路も備えています。

このデバイスは、ハイサイド電流検出機能と、車載アプリケーションで使用される専用ケーブルでの電圧降下を補償するための自動USB電圧調整を実現する電圧調整回路を内蔵しています。

このデバイスのステップダウンDC-DCコンバータは、最大28Vの連続電圧で動作し、最大42Vのロードダンプ過渡から保護されます。このコンバータは220kHz~2.2MHzの周波数に抵抗で設定可能であり、2.1Aを連続供給することができます。

このEVキットは2.2MHzで動作するように構成されており、同梱されている3mのUSBケーブルを使用してデバイスのケーブル補償機能を実証可能です。このEVキットは、同梱のUSBケーブルの末端で最良のアイ品質となるように調整されています。この調整方式は「ファーアイチューニング」と呼ばれています。このEVキットのUSB 2.0ハイスピードのアイダイアグラムを図1に示しています。

このEVキットは、MAX16984を使用した設計の基本的なリファレンスデザインと位置付けられます。最大限のアプリケーション性能を確保するには、この部品選択やレイアウトに忠実に従う必要があります。追加的なサポートや設計支援については、マキシムまでご連絡ください。

アプリケーション

  • 車載コネクティビティ
  • 車載ラジオおよびナビゲーション
  • 専用USB電源チャージャ
  • テレマティクス
  • ホストおよびハブアプリケーション用USBポート

MAX16984LEVKIT

Evaluation Kit for the MAX16984 (MAX16984R/ MAX16984S in CQFN package)

zoom

MAX16984LEVKIT

Evaluation Kit for the MAX16984 (MAX16984R/ MAX16984S in CQFN package)

Evaluation Kit for the MAX16984 (MAX16984R/ MAX16984S in CQFN package)

機能と利点

  • Configurable Charge Detection Modes
    • USB-IF BC1.2 CDP, DCP
    • Apple 2.1A, 1.0A
    • China YD/T1591-2009 Charging Specification
  • Automatic USB Voltage Adjustment by Integrated DC-DC Converter (220kHz to 2.2MHz)
  • Proven PCB Layout
  • Fully Assembled and Tested

製品の詳細

MAX16984L evaluation kit (EV kit) demonstrates the MAX16984L automotive high-efficiency step-down DC-DC converter with integrated USB protection and host charger adapter.

The MAX16984L features integrated host-charger portdetection circuitry adhering to the USB 2.0 BC1.2 battery charging specification and also features circuitry for Apple® iPod®/iPhone® 1.0A and iPad® 2.1A dedication charging modes.

The MAX16984L integrates high-side current sensing and voltage-adjustment circuitry that provides automatic USB voltage adjustment to compensate for voltage drops in captive cables associated with automotive applications.

The MAX16984L step-down DC-DC converter operates from a voltage of up to 28V continuous and is protected from load dump transients to 42V. The converter is resistor- programmable for frequencies from 220kHz to 2.2MHz and can deliver 2.1A continuously.

The EV kit is configured for 2.2MHz operation, and the included 3-meter USB cable allows for demonstration of the cable compensation capability of the MAX16984L. This EV kit has been tuned for optimal EYE quality at the end of the supplied USB cable; this tuning method is referred to as far-eye tuning. The USB 2.0 high-speed eye diagram for this EV kit is shown in Figure 1.

Applications

  • Automotive Connectivity
  • Automotive Radio and Navigation
  • Dedicated USB Power Charger
  • Telematics
  • USB Port for Host and Hub Applications
