MAX16963

製造中

デュアル2.2MHz、低電圧ステップダウンDC-DCコンバータ

小型実装面積で2つの1.5Aレールを提供する車載グレードデュアルDC-DCコンバータ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • 小型部品
    • デュアル2.2MHz DC-DCコンバータ
  • PoL (ポイントオブロード)アプリケーションに最適
    • 出力電流:1.5A (max)
    • 可変出力電圧:0.8V~3.6V
    • 動作電源電圧:2.7V~5.5V
  • 軽負荷時に高効率
    • スキップモードの自己消費電流:36µA
  • 低電磁放射
    • 設定可能なSYNC I/O端子
    • スペクトラム拡散
  • 低電力モードによってエネルギーを削減
    • 独立したイネーブル入力
  • 出力レール監視によってシステム障害を防止
    • オープンドレインパワーグッド出力
  • 起動時の突入電流を制限
    • ソフトスタートタイマー内蔵
  • 過熱および短絡保護
  • 16ピンTQFN (4mm × 4mm)および16ピンTSSOPパッケージ
  • 動作温度範囲:-40℃~125℃

MAX16963は、高効率、デュアル同期整流ステップダウンコンバータで、2.7V~5.5Vの入力電圧範囲で動作し、0.8V~3.6V範囲の出力電圧を供給します。このデバイスは出力当り最大1.5Aの負荷電流を供給します。この低い入力/出力電圧範囲で高い出力電流を供給する能力によって、このデバイスはオンボードのポイントオブロード(PoL)およびポストレギュレーションアプリケーションに最適です。このデバイスは、全負荷、ライン、および温度範囲で±3%の出力誤差を達成します。

このデバイスは、ノイズ耐性と負荷過渡応答を向上する2.2MHz固定周波数PWMモードと、軽負荷動作時の効率を高めるスキップモードを備えています。2.2MHz周波数動作によって、オールセラミックコンデンサの設計と小型外付け部品が可能です。オプションのスペクトラム拡散周波数変調は、スイッチング周波数によって発生する電磁放射を最小限に抑えます。

内蔵の低RDSONスイッチは、重負荷時の効率損失を最小限に抑え、臨界/寄生インダクタンスを低減するため、ディスクリートソリューションに比べてレイアウトが大幅に簡素化します。簡素なレイアウトとピン配置によって、新規設計を初回で完了させることができます。

このデバイスは、出荷時にプリセットされた出力電圧、または調整可能な出力電圧バージョンで提供されます(オプションについては、フルデータシートの「選択ガイド」を参照してください)。出荷時にプリセットされた出力電圧バージョンは、外付け抵抗を使用せずに±3%の出力電圧精度を達成することが可能で、一方調整可能な出力電圧バージョンは、外付け抵抗分圧器で出力電圧を0.8V~3.6Vの任意の希望する値に柔軟に設定することができます。

その他の機能には、8ms固定ソフトスタート、16ms固定パワーグッド遅延、過電流、および過熱保護が含まれます。

MAX16963は、放熱特性を高めた16ピンTSSOP-EP、および16ピンTQFN-EPパッケージ(4mm × 4mm)で提供され、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 車載ポストレギュレーション
  • インダストリアル/軍用
  • PoL (ポイントオブロード)アプリケーション

MAX16963
デュアル2.2MHz、低電圧ステップダウンDC-DCコンバータ

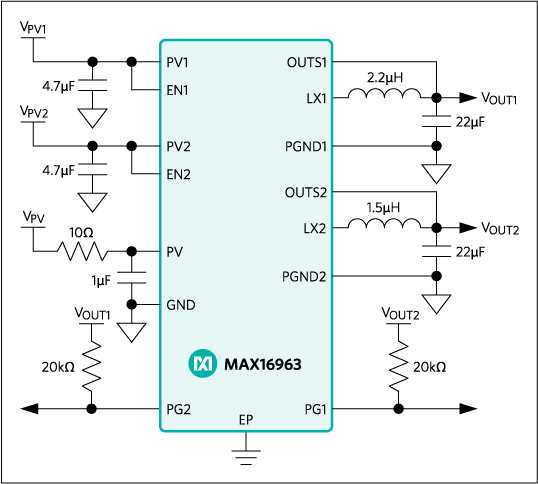

MAX16963:標準アプリケーション回路
