MAX16926

車載4出力ディスプレイ電源ソリューション、ウォッチドッグ内蔵

すべて表示 showmore-icon

業界初の車載PMIC、車載ディスプレイアプリケーション用

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.75
機能
  • 高集積
    • 車載バッテリからの完全なディスプレイ電源ソリューション
    • 1つの高電圧2.1Aバックコンバータ:3.3V
    • 1つの高電圧100mA低IQリニアレギュレータ:3.3V
    • 1つの低電圧1.6Aバックコンバータ:1.1V
    • 1つの175mA低電圧リニアレギュレータ:1.8V
    • パワーグッド出力
  • ウォッチドッグタイマ内蔵
  • 堅牢で低EMI
    • 設定可能なスイッチング周波数
    • 内部スペクトラム拡散発振器
    • スルーレート制御されたスイッチング
    • サーマルシャットダウン保護
  • 小型TQFN20パッケージ(4mm × 4mm)
製品概要
show more Icon

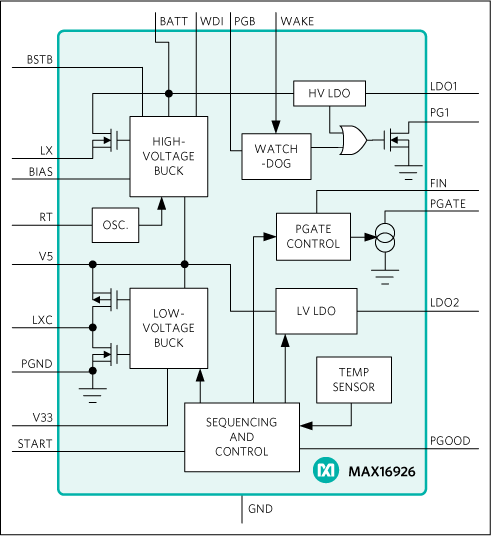

MAX16926は4チャネルパワーマネージメントICで、現代の車載TFTディスプレイで使用される主なレールに対応するように設計されています。MAX16926とTFT電源およびLEDバックライトドライバのMAX20069の組み合わせによって、車載ディスプレイ電源の要件を満たす2チップソリューションを提供します。

MAX16926は高電圧バックコンバータを内蔵し、バッテリ電圧を3.3V中間レールに変換します。さらに、高電圧、常時オン、低自己消費電流リニアレギュレータは3.3Vの電力を供給します。

低電圧セクションは、全機能内蔵DC/DCコンバータおよびLDOで構成され、中間レールを出力します。低電圧DC/DCコンバータは1.1Vを供給し、LDOは1.8Vを生成します。さらに、内蔵のウォッチドッグタイマは暴走コードに対する保護を提供します。

1つのSTART制御端子によって起動シーケンスが開始されるため、デバイス制御が簡素化されます。MAX16926の外部pMOSFET制御ブロックによって、バッテリ電圧をバックライトブーストコンバータなどの下流のデバイスに切り替えることが可能です。

MAX16926はTQFNパッケージで提供され、-40℃~105℃の温度範囲で動作します。

アプリケーション

  • null
  • null
  • null

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$3.75

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX16926GTP/V+
  • HTML
  • HTML
MAX16926GTP/V+T
  • HTML
  • HTML
MAX16926GTPB/V+
  • HTML
  • HTML
MAX16926GTPB/V+T
  • HTML
  • HTML
MAX16926GTPE/V+
  • HTML
  • HTML
MAX16926GTPE/V+T
  • HTML
  • HTML
MAX16926GTPI/V+
  • HTML
  • HTML
MAX16926GTPI/V+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX16923EVKIT

Evaluation Kit for the MAX16923/MAX16926

zoom

MAX16923EVKIT

Evaluation Kit for the MAX16923/MAX16926

Evaluation Kit for the MAX16923/MAX16926

機能と利点

  • 4.5V to 36V Wide Input Voltage Range (40V Load-Dump Tolerant)
  • One High-Voltage 2.1A Buck Converter (5V or 3.3V)
  • One High-Voltage 100mA Low-IQ Linear Regulator (3.3V)
  • One Low-Voltage 1.6A Buck Converter (3.3V, 1.8V, 1.2V, or 1.1V)
  • One Low-Voltage 180mA Linear Regulator (3.3V, 1.8V, 1.5V or 1.1V)
  • Power-Good Outputs
  • Integrated Watchdog Timer
  • Programmable Switching Frequency (400kHz, 440kHz, 2MHz, 2.2MHz)
  • Spread Spectrum
  • Proven PCB Layout
  • Automotive CISPR25 CLASS5 compliant
  • Fully Assembled and Tested

製品の詳細

The MAX16923 evaluation kit (EV kit) is a fully assembled and tested surface-mount PCB used to evaluate the MAX16923 automotive 4-output display-power solution. The MAX16923 is a 4-channel power-management IC designed to accommodate the main rails used in modern automotive TFT displays. The MAX16923 integrates a high-voltage buck converter that transforms battery voltages into a 5V or 3.3V intermediate rail. In addition, a high-voltage, always-on, low-quiescent-current linear regulator supplies power at 3.3V. The low-voltage section consists of a fully-integrated DC/DC converter and an LDO running off the intermediate rail. A single START control pin initiates the start-up sequence, thereby simplifying device control. The MAX16923’s external PMOSFET control block allows battery voltage to be switched to a downstream device, such as a backlight boost converter. The MAX16923 also embeds a watchdog timer and selectable switching frequencies with spread spectrum.

Applications

  • Central Information Displays
  • Infotainment Displays
  • Instrument Clusters
