MAX16839

製造中

オープンLEDフォルト検出付き、高電圧、リニア高輝度LEDドライバ

オープンLED検出付き、リニアHB LED駆動用、業界最高コスト効率ソリューション。車載照明に最適。

データシート (Rev. 4) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 動作範囲：5V～40V
  • 2Ωオープンドレインパストランジスタ内蔵
  • 設定可能なLED電流：15mA～100mA
  • PWM調光
  • オープンLEDフォルト検出
  • オープンLEDフォルトイベントステータスメモリ
  • LEDオープンフォルト検出によって複数のLEDストリングをラッチオフ
  • マルチチップ同期LED電流シンク
  • LED電流精度：±5%
  • 動作温度範囲：-40℃～+125℃
  • 過熱保護
  • 低電圧ロックアウト
  • 6ピンTDFN-EPおよび8ピンSO-EPパッケージ

設定可能な電流レギュレータのMAX16839は、5V～40Vの入力電圧範囲で動作し、オープンドレイン、最大100ｍAのシンクが可能な定電流シンク出力を備えています。MAX16839は、車載アプリケーションやその他の汎用リニアLEDドライバを必要とするアプリケーションに最適です。このデバイスは、最大45Vの車載用ロードダンプイベントに直接耐えます。

内蔵のパス素子が外付け部品点数を最小限に抑えつつ、±5%の出力電流精度を達成します。MAX16839は、出力電流のデューティサイクルを制御する調光入力を備えており、広範なLED調光範囲が可能です。さらに、調光入力は出力電流のオン/オフ制御としても機能します。複数のLEDストリングアプリケーションの場合、調光入力はLED電流シンクのターンオンを同期化し、各LEDストリングの均一な輝度を保証します。

その他の機能として、過熱保護、オープンLED保護、およびオープンLEDフォルト検出出力を備えています。 すべてのFLTSピンが相互接続される複数のLEDストリングアプリケーションの場合、1つのLEDストリングにおけるオープンLED検出が、すべてのストリングを同時にオフにします。オープンLED保護はフォルトメモリも備えており、その後に続くパワーアップサイクル中のLEDの点滅を防止します。

MAX16839は、放熱特性を高めた6ピンTDFN-EPおよび8ピンSO-EPパッケージで提供され、-40℃～+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 車載エクステリア：方向指示器、ブレーキライト、テールおよびマーカーライト
  • 車載インテリア：インパネおよび警報灯、ドームおよびマップライト
  • 一般照明：標識、LEDランプ
  • トラック、列車、飛行機、および緊急車LED照明
MAX16839
オープンLEDフォルト検出付き、高電圧、リニア高輝度LEDドライバ

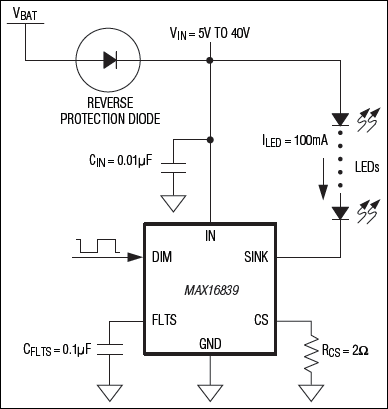

MAX16839：標準アプリケーション回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ツールおよびシミュレーション

SPICEモデル 1

評価用キット

MAX16839EVKIT

Evaluation Kit for the MAX16839

今すぐ購入 詳細を表示

機能と利点

  • Three Independent Channels for Driving High-Brightness LEDs
  • 100mA LED Current per Channel
  • Three Independent PWM Inputs
  • PWM Dimming Control Up to 10kHz
  • Operates from a 5V to 40V Supply
  • Supply Input Chopper Circuit
  • Capability for Cascading Multiple Kits
  • Proven PCB and Thermal Design
  • Fully Assembled and Tested

製品詳細

The MAX16839 evaluation kit (EV kit) demonstrates three separate high-voltage, single-channel, linear high-brightness LED (HB LED) drivers using the MAX16839 IC. This EV kit is configured to supply an HB LED current of 100mA per channel and operates from a 5V to 40V rated power supply providing up to 300mA. The EV kit can withstand a 45V automotive load-dump condition. An input switch is included to evaluate pulse-width-modulation (PWM) driving with supply chopping.

The EV kit eases evaluation of the MAX16839 PWM dimming-control feature by providing three independent PWM inputs to all three channels. Each PWM input accepts a digital signal up to 10kHz. Additionally, multiple EV kits can be cascaded by using the MAX16839 FLTS signals. An input common-mode choke is also provided to facilitate EMI immunity testing.

Applications

  • Automotive Exterior: Turn Signal Light, Brake Light, Tail and Marker Lights
  • Automotive Interior: Cluster and Warning Lights, Dome and Map Lights
  • General Lighting: Signage, LED Lamps
  • Truck, Train, Airplane, and Emergency Car LED Lighting
MAX16839EVKIT
Evaluation Kit for the MAX16839
