製品概要

機能と利点

  • 動作範囲:5.5V~40V
  • 調整可能な定電流出力(5mA~100mAおよび外付けBJTで最大2A)
  • 出力電流精度:±5%
  • オープンLED検出
  • 3種の独立した高電圧DIM入力
  • 低ドロップアウト電圧(0.7V max)の3つのパス素子内蔵
  • 低電圧ロックアウト
  • 出力短絡保護
  • 4mAの電流能力を備える3.4Vの電圧レギュレータ
  • 高精度な203mVという低い電流検出
  • 温度過昇シャットダウン
  • 動作温度範囲:-40℃~+125℃

製品概要

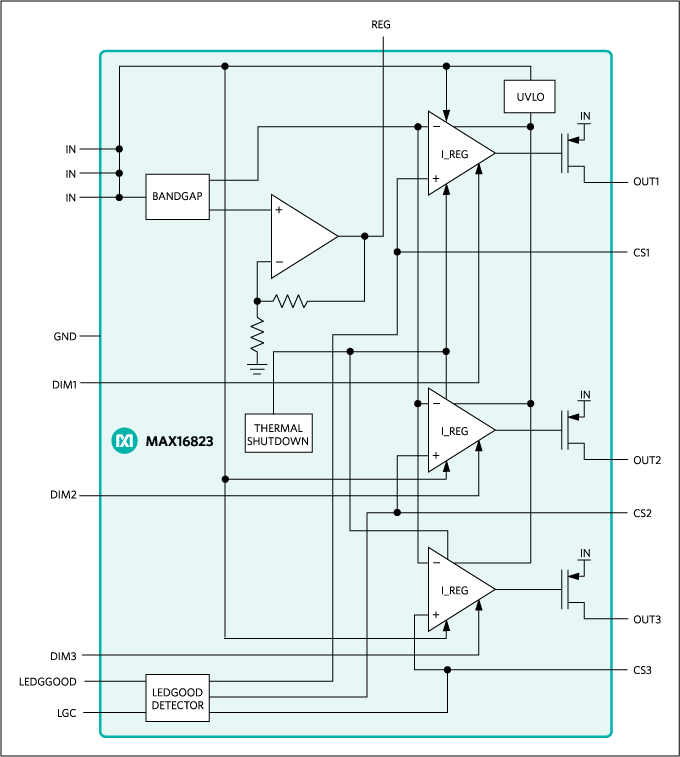

3チャネルLEDドライバのMAX16823は5.5V~40Vの入力電圧範囲で動作し、チャネル当り最大100mAを1列または複数列の高輝度LED (HB LED)に供給します。各チャネルの電流は、LEDと直列の外付け電流検出抵抗によって設定可能です。3種のDIM入力によって、出力のオン/オフ制御のほかに、広範囲の個別のパルス調光も可能です。波形整形回路は、高速のオン/オフ時間を実現するとともに、EMIを低減します。

MAX16823は高電圧入力が必要な車載用アプリケーションに最適で、最大45Vまでのロードダンプイベントに耐えることができます。内蔵パス素子によって外付け部品が最小限に抑えられ、また±5%のLED電流精度が実現します。その他の機能には、オープンLED検出用のアクティブハイ、オープンドレインLEDGOOD出力、出力電流能力が4mAの+3.4V (±5%)の安定化出力、短絡および熱保護などがあります。

MAX16823は放熱特性を高めた5mm x 5mmの16ピンTQFN-EPパッケージおよび16ピンTSSOP-EPパッケージで提供され、-40℃~+125℃の自動車用温度範囲での動作が保証されています。

アプリケーション

  • 建築および産業用照明
  • 車載エクステリア:リアコンビネーションライト(RCL)、CHMSL
  • 車載インテリア:RGBアンビエント照明、クラスタ照明、およびLCDバックライト
  • 緊急車両用警報ライト
  • ナビゲーションおよび航海ナビゲータ
