MAX16818

新規設計には非推奨

高速LED電流パルス、1.5MHｚ、30A、高効率LEDドライバ

高速過渡応答、高精度LED電流レギュレーション、PWMおよびアナログ調光を可能にする初の高効率、大電力LEDドライバ

データシート (Rev. 5) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 柔軟なアーキテクチャによって最小部品数で広範なLED照明アプリケーションに対応
    • 出力電流：最大30A
    • 入力電圧範囲：4.75V～5.5Vまたは7V～28V
    • 平均電流モード制御
    • 真の差動リモート検出入力
  • 周波数管理によってEMIや他のシステムクロックとの干渉を低減
    • 設定可能なスイッチング周波数または外部同期：125kHz～1.5MHz
    • 180°逆位相動作用のクロック出力
  • 内蔵保護機能と放熱特性を高めたパッケージによってシステムの信頼性を向上
    • 出力過電圧保護およびヒカップモード過電流保護
    • サーマルシャットダウン
    • 放熱特性を高めた28ピンTQFNパッケージ

MAX16818はパルス幅変調(PWM) LEDドライバコントローラであり、最低数の外付け部品で小型パッケージ内に大出力電流能力を備えています。MAX16818は、ブースト、バックブースト、SEPIC、およびCuk LEDドライバのほかに、同期および非同期ステップダウン(バック)トポロジでの使用に適しています。MAX16818は、最大20A/µsおよび30kHzの調光周波数の高速LED電流トランジェントに対するマキシムの技術を実現する最初のLEDドライバコントローラです。

このデバイスは、最適な電荷およびオン抵抗特性でMOSFETを最適利用することができる平均電流モード制御を採用しています。このため、最大30AのLED電流を供給する場合でも、外部ヒートシンクの必要性が最低限に抑えられます。真の差動検出によって、LED電流を高精度で制御することができます。外部PWM信号によって広い調光範囲が容易に実装されます。内蔵レギュレータは、広い入力電圧範囲(4.75V～5.5Vまたは7V～28V、および簡単な外付けバイアスデバイスでそれ以上)にわたる動作を実現します。最高1.5MHzまでの広いスイッチング周波数範囲によって、小型インダクタとコンデンサを使用することができます。

MAX16818は逆位相の第2 LEDドライバを制御する、位相遅延が180°のクロック出力を備え、入力および出力フィルタコンデンサのサイズを小さくするか、またはリップル電流を最低限に抑制します。MAX16818は、プログラマブルなヒカップ、過電圧、および温度過昇保護を備えています。MAX16818ETE+の定格は拡張温度範囲(-40℃～+85℃)で、MAX16818ATE+の定格は自動車用温度範囲(-40℃～+125℃)です。このLEDドライバコントローラは、鉛フリー、高さ0.8mm、5mm x 5mmのエクスポーズドパッド付き28ピンTQFNパッケージで提供されます。

アプリケーション

  • フロントプロジェクタ/リアプロジェクションTV
  • LCD TVおよびディスプレイバックライト
  • ポータブルおよびポケットプロジェクタ
MAX16818
高速LED電流パルス、1.5MHｚ、30A、高効率LEDドライバ

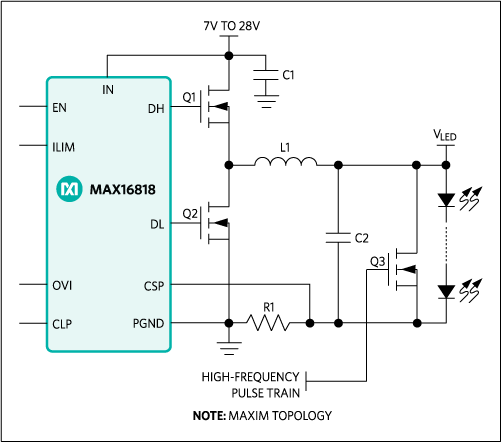

MAX16818：簡易ダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

MAX16818EVKIT

MAX16818 Evaluation Kit

今すぐ購入 詳細を表示

機能と利点

  • 6V to 28V Input-Voltage Range
  • 1A Output Current into an 18V LED String
  • Pulse-Width Modulated LED Current Dimming
  • Resistor-Adjustable Overvoltage Protection and Switching Frequency
  • 180° Out-of-Phase Clock Output
  • Fully Assembled and Tested

製品詳細

The MAX16818 evaluation kit (EV kit) is a fully assembled and tested surface-mount printed-circuit board (PCB) designed to evaluate the MAX16818 pulse-width modulation (PWM) LED driver controller in a buck-boost configuration.

The MAX16818 EV kit operates from a DC supply voltage of 6V to 28V. The EV kit's output is configured to deliver at least 1A of current into an 18V series LED string. The LED brightness can be dimmed using a digital PWM signal.

The EV kit provides an option to configure the MAX16818 IC's overvoltage protection, switching frequency, and frequency compensation. The MAX16818 EV kit also features a 180° out-of-phase clock output PCB pad.

Applications

  • Automotive Emergency Lighting and Signage
  • Automotive, Bus/Truck Exterior Lighting
  • Front Projectors/Rear Projection TVs
  • LCD TVs and Display Backlight
  • Portable and Pocket Projectors
MAX16818EVKIT
MAX16818 Evaluation Kit
