MAX16816

アナログ制御PWM調光、プログラマブルスイッチモードLEDドライバ

設計を簡素化し、広範囲の調光制御を可能にし、EMIを最小限に抑える、プログラマブルハイパワーLEDドライバ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • EEPROMプログラマブルなLED電流のランク分け
  • 広い入力範囲:5.9V~76V (最低5.4Vまでのコールドスタート可能)
  • フローティング差動LED電流検出アンプ内蔵
  • nチャネルMOSFETを駆動可能なフローティング調光ドライバ
  • LED電流精度:5%以上
  • 複数のトポロジ:バック、ブースト、バック-ブースト、SEPIC
  • 抵抗設定可能なスイッチング周波数(125kHz~500kHz)および同期機能
  • 200Hzの内蔵ランプによって、アナログ制御されたPWM調光と外部PWM調光が可能
  • 出力過電圧、過電流、およびLED短絡の保護
  • シャットダウン電流が45µA以下のイネーブル/シャットダウン入力

MAX16816は、単一ストリングLED電流レギュレーション用に2つの外付けnチャネルMOSFETを制御するように設計された電流モード、高輝度LED (HB LED)ドライバです。MAX16816は、広範囲な調光制御、および最大1.6の係数でEEPROM設定可能なLED電流のランク分け機能を備えた固定周波数HB LEDドライバに必要なすべての構成要素を内蔵しています。このデバイスは、ステップダウン(バック)、ステップアップ(ブースト)、またはステップアップ/ステップダウン(バック-ブースト)電流レギュレータとして動作するように設定することができます。

調整可能な前縁ブランキングを備えた電流モード制御によって、制御ループ設計が簡素化されます。調整可能なスロープ補償は、50%を上回るデューティサイクルでの動作時の電流ループを安定化します。MAX16816は、広い入力電圧範囲で動作し、ロードダンプイベントに耐えることができます。複数のMAX16816デバイスを相互同期化、または外部クロックに同期化させることができます。MAX16816は、LEDストリングと直列の外付けnチャネルMOSFETを備えた輝度制御用のフローティング調光ドライバを内蔵しています。

MAX16816を使用するHB LEDは、90%を超える効率を達成します。また、MAX16816は、フロントライトアセンブリなどのハイパワーLEDドライバアプリケーションにおいてスイッチングMOSFETを駆動する1.4Aのソースおよび2Aのシンクゲートドライバも内蔵しています。調光制御は、最大5kHzの周波数で広範囲のPWM調光が可能です。最大1000:1の高い調光比が低い調光周波数で実現可能です。

MAX16816は、内蔵の不揮発性EEPROMレジスタを通じて、ユーザプログラマブルな機能を提供します。調整可能な機能には、プログラマブルソフトスタート、LED電流(ランク分け)、外付けMOSFETゲートドライバ電源電圧、スロープ補償、前縁ブランキング時間、およびRT発振器のディセーブル/イネーブルがあります。

MAX16816は、エクスポーズドパッド付きの32ピンTQFNパッケージで提供され、-40℃~+125℃の自動車用温度範囲で動作します。

アプリケーション

  • 一般照明
  • ナビゲーションおよび航海ナビゲータ
  • ネオン代替、緊急照明
  • 標識およびビーコン

MAX16816
アナログ制御PWM調光、プログラマブルスイッチモードLEDドライバ

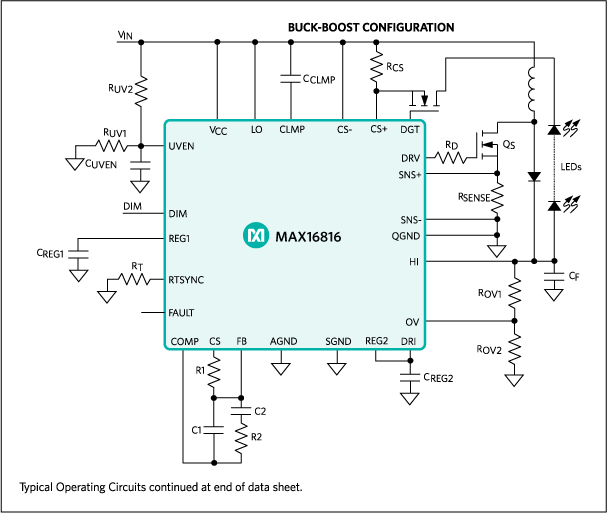

MAX16816:標準動作回路
