MAX1636

製造中止

ポータブルCPU電源用、低電圧、高精度ステップダウンコントローラ

Viewing:

製品情報

DC精度：±1% (可変モード)
出力過電圧クローバ保護
出力低電圧シャットダウン
最大340kHzの可変スイッチング周波数
低ドロップアウト動作
Idle Modeパルススキッピング動作
出力電圧：可変1.10V～5.5V
デュアルモード固定出力設定：2.5V/3.3V
内部ディジタルソフトスタート
リファレンス出力：1.1V ±1%
シャットダウン電流：3µA (typ)
オープンドレインパワーグッド出力(アクティブローRESET)
パッケージ：20ピンSSOP

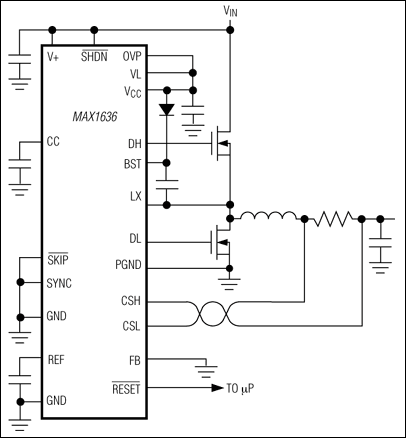

MAX1636は、バッテリ駆動機器のCPU電源電圧を発生する同期バック、スイッチモード電源コントローラです。本製品は、出力電圧精度±1%を実現しており、次世代のダイナミッククロックCPUで必要とされる優れた負荷トランジェント応答を提供します。

同期整流およびマキシム独自のIdle Mode™制御方式により、最大95%の効率を実現しています。効率は1000:1の負荷電流範囲にわたって80%以上に維持されるため、システムサスペンドまたはスタンバイモードのバッテリ寿命が延長されます。優れたダイナミック応答特性により、最新のダイナミッククロックCPUが生成する出力トランジェントを300kHzクロックの5サイクル以内に修正します。強力な1Aの内蔵ゲートドライバにより、外部NチャネルMOSFETの高速スイッチングを可能にしています。

MAX1636は、ロジック制御の同期可能な固定周波数パルス幅変調(PWM)動作モードを備えています。このモードでは、敏感なモバイルコミュニケーションやペン入力アプリケーションにおいて、ノイズおよびRF干渉を低減します。SKIPピンをハイにすることにより、固定周波数モードをイネーブルして、全ての負荷条件でノイズを最小限に抑えることもできます。

+5V VLリニアレギュレータブロックを省略して、より小型の16ピンQSOPパッケージに収められた低コストバージョンについては、MAX1637のデータシートを参照してください。

アプリケーション

バス終端電源
コンピュータ：デスクトップ、ワークステーション、サーバ
ノートブックコンピュータ
サブノートブックコンピュータ

ドキュメント

データシート 2

MAX1636: Low-Voltage, Precision Step-Down Controller for Portable CPU Power Data Sheet (Rev.3) 09/26/2005

MAX1636: ポータブルCPU電源用、低電圧、高精度ステップダウンコントローラ Data Sheet (Rev.1) 12/08/2000

これは最新改訂バージョンのデータシートです。
