MAX16170

High-Voltage Ideal Diode Controller with Integrated CSA

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • AEC-Q100 Qualified for Automotive Applications
  • 3V to 65V Operating Voltage Range
    • Supports 12V/24V Battery Systems
  • −42V to +76V Input Protection Range
    • Wider Transients Immunity

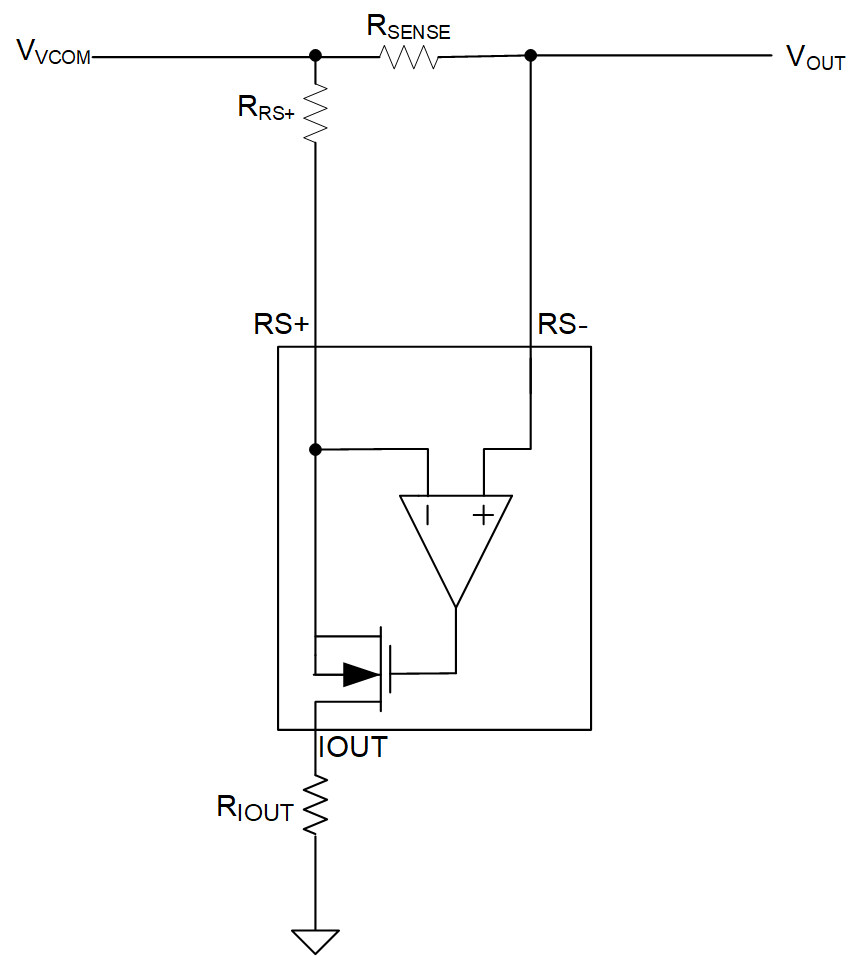

  • High-Side CSA
    • Enables System Power-Level Measurement
  • Output Sensing
    • Enables Fast Fault Recovery
  • 30kHz Active Rectification
    • Facilitates System Level Testing Per Automotive Standard
  • Support ORing Application
  • Robust Fault-Recovery Mode
  • 5μA Shutdown Mode Current
    • Extends Battery Life
  • Resistor-Adjustable OCP Threshold
    • Adds Design Flexibility
  • 1mA (min) Sleep Mode Current Output
    • Supports Standby Mode of Operation
  • FETOK/FLT Outputs
    • Enhance System Diagnostics
製品概要
show more Icon

The MAX16170, a high-voltage ideal diode controller, offers full system-level protections for automotive applications. The MAX16170 is designed to enhance system safety, reliability, and performance with added diagnostics, robust fault-recovery mode, and a high-side, integrated current-sense amplifier (CSA). The MAX16170 features dual-gate-driver topology that supports common-drain configuration and protects systems against reverse voltage, input overvoltage (OV), undervoltage (UV), overcurrent, and thermal fault conditions. During power-up, the device monitors the health of the external power metal-oxide semiconductor field effect transistors (MOSFETs) for open or short-circuit conditions and asserts an open-drain output (FETOK) when one or both power MOSFETs are damaged. Additionally, the device offers an open-drain fault output (FLT) that asserts low when there is a fault condition.

During normal operation, the MAX16170 regulates the voltage drop across the drain-to-source of MOSFET (Q1) to 10mV to block DC flow to the battery in reverse voltage fault condition. A resistor from a low-voltage input (ILIM) to ground sets the overcurrent threshold.

During sleep mode of operation, the device consumes only 5uA (typ) while delivering 1mA (min) of current to the load to support stand-by system operation. In shutdown mode, the charge pump is disabled, and the OV and UV resistive dividers are disconnected from the battery through the TERM switch to lower the shutdown supply current to 3μA (typ).

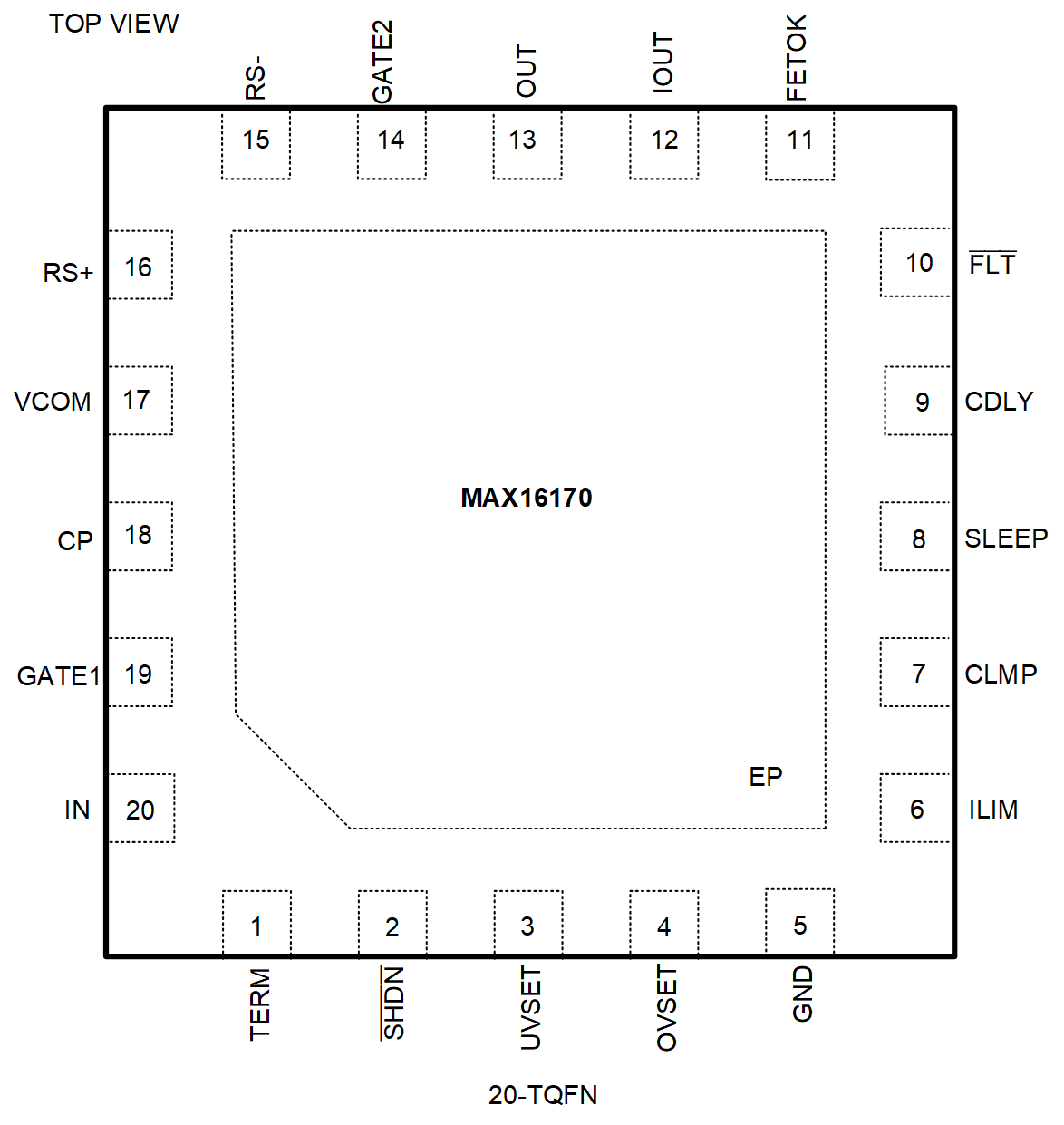

The MAX16170 is available in a 4mm x 4mm x 0.75mm, 20-pin, side-wettable, TQFN package with an exposed pad and operates over the automotive tempe raturerange of −40°C to +125°C.

APPLICATIONS

  • Automotive Power Systems
  • Network/Telecom Power Systems
  • RAID Systems
  • Servers
  • PoE Systems

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX16170ATP/VY+
  • HTML
  • HTML
MAX16170ATP/VY+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

MAX16170EVKIT

Evaluation Kit for MAX16170

zoom

MAX16170EVKIT

Evaluation Kit for MAX16170

Evaluation Kit for MAX16170

機能と利点

  • -42V to +76V Input Protection
  • +3V to +65V Operating Voltage Range
  • Proven 2-Layer 2oz Copper Printed circuit board (PCB)Layout
  • PCB Pads for Optional Transient Voltage Suppressor(TVS) Diodes
  • Automotive Temperature Range: -40°C and +125°C
  • Fully Assembled and Tested

製品の詳細

The MAX16170 evaluation kit (EV kit) evaluates the MAX16170, an automotive protection IC with up to 30kHz active rectification in a 20-pin thin quad-flat no-leads (TQFN) package. It has several test points for device evaluation. The EV kit is fully assembled and tested over the automotive temperature range of -40°C and +125°C, and is available with the MAX16170_TP/VY+.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
