MAX16152

nanoPower監視回路ICおよびウォッチドッグタイマ

すべて表示 showmore-icon

超低電流監視回路IC、動的ウォッチドッグ内蔵、小型SOTパッケージ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.65
特長
  • 消費電流:400nA (typ)
  • 動作電源範囲:1.2V~5.5V
  • 電源電圧を監視しシステムリセット信号を提供
  • 入力スレッショルド範囲:1.5V~5V (100mVステップ)
  • ウォッチドッグ機能によって不正なコード実行を検出
  • オープンドレインのリセットおよびウォッチドッグ出力
  • ウォッチドッグタイマイネーブル入力
  • 6ピンWLPパッケージ
  • 6ピンSOT23パッケージ
  • 動作温度範囲:-40℃~+125℃
製品概要
show more Icon

超低電流監視回路ICのMAX16152/MAX16153/MAX16154/MAX16155は、1つのシステム電源電圧およびマイクロプロセッサまたはマイクロコントローラによるコード実行の完全性を監視します。これらの監視回路ICは、VCC電源電圧が最小動作電圧以上で、しかしリセットスレッショルド以下のとき常にリセット出力をアサートします。電源電圧がリセットスレッショルドを上回ったあと、リセット出力はリセットタイムアウト時間の間アサートされたままになり、その後デアサートされます。リセット電圧スレッショルドは1.50V~5.0V (約100mVステップ)が利用可能です。

ウォッチドッグタイマ回路は、マイクロプロセッサまたはマイクロコントローラの活動を監視します。通常動作時、マイクロプロセッサまたはマイクロコントローラは監視回路ICのウォッチドッグタイムアウト時間が経過する前にウォッチドッグ入力(WDI)を繰り返しトグルし、システムがコードを適切に実行していることを確認します。タイムアウト時間が経過する前にマイクロプロセッサまたはマイクロコントローラが有効なウォッチドッグ入力の遷移を提供しない場合、監視回路ICはウォッチドック出力(アクティブローWDO)をアサートしてシステムが予想どおりにコードを実行していないことを通知します。ウォッチドッグ出力パルスは、マイクロプロセッサまたはマイクロコントローラのリセットに使用するか、またはシステムへの割込みに使用して実行エラーを警告することも可能です。MAX16152およびMAX16153はマニュアルリセット入力(アクティブローMR)を備えているため、外部プッシュボタンまたはロジック信号によってリセットパルスを開始することが可能です。MAX16154およびMAX16155はロジック入力(WD_EN)を備えているため、システムはウォッチドッグ機能をイネーブルおよびディセーブルすることができます。

MAX16152およびMAX16154は6ピンWLP (0.86mm × 1.27mm)で提供され、MAX16153およびMAX16155は6ピンSOT23パッケージで提供されます。すべてのデバイスは-40℃~+125℃の温度範囲にわたって動作します。

アプリケーション

  • 血糖値モニタ/患者モニタ
  • 計測
  • ポータブル/バッテリ駆動機器
  • タブレット/電子ブックリーダー/モバイル機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.65

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

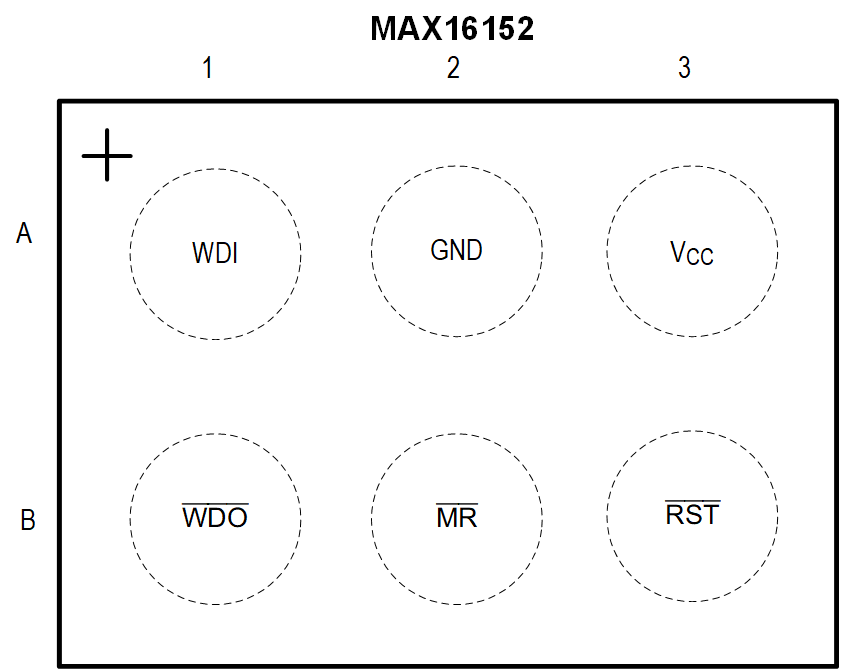

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX16152ABAD+
  • HTML
  • HTML
MAX16152ABAD+T
  • HTML
  • HTML
