特長
  • 出荷時設定リセットスレッショルドオプション:+3.3V~+11.6V
  • マニュアルリセット入力
    • トリガオプション:アクティブハイおよびアクティブロー
    • オプションの内部プルアップまたはプルダウン
    • デバウンス時間オプション:高速(45µs)および低速(50ms)
  • 保証有効リセット電圧:VCC ≥ 1.3V
  • リセット出力オプション:プッシュプルおよびオープンドレイン
    • MAX16143:オープンドレイン、アクティブロー
    • MAX16145:オープンドレイン、アクティブハイ
    • MAX16147:プッシュプル、アクティブロー
    • MAX16149:プッシュプル、アクティブハイ
  • 電源過渡耐性
  • 動作温度範囲:-40℃~+125℃
  • 5ピンSOT23パッケージおよび4ピンWLP
製品概要
show more Icon

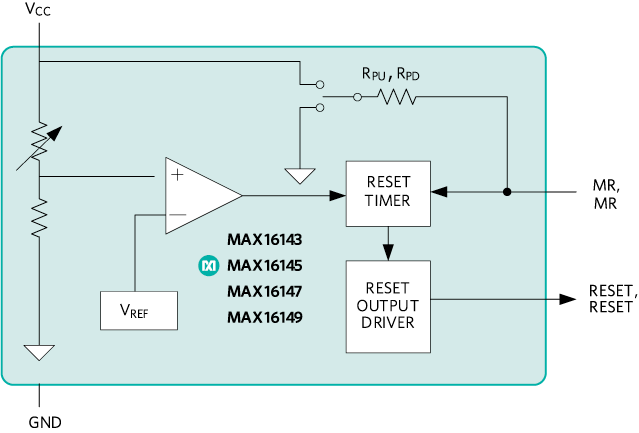

MAX16143、MAX16145、MAX16147、およびMAX16149は、+3.3V~+11.6Vの範囲の出荷時設定リセットスレッショルドを使用して、自身の電源電圧を監視する監視回路です。マニュアルリセット(MRまたはMR)入力を備えています。RESET (またはRESET)出力はアクティブロー、アクティブハイ、プッシュプル、またはオープンドレインのオプションがあります。リセット出力は監視対象の電圧がスレッショルド電圧を下回るとアサートし、出荷時設定のリセットタイムアウト時間に等しい時間にわたって監視対象の電圧がそのスレッショルド(およびヒステリシス)を上回るまでアサートしたままになります。利用可能なリセットタイムアウト時間の範囲は30µs~4.2sです。

5ピンSOT23および4ピンウェハレベルパッケージ(WLP)は、スペースに制約のある環境への対応を提供します。これらのICは-40℃~+125℃の温度範囲での動作が完全に保証されています。

アプリケーション

  • 通信機器
  • 産業用機器
  • サーバ
