MAX16043

デュアル/トリプル/クワッド電圧、コンデンサ調整可能な、シーケンス/監視回路

すべて表示 showmore-icon

複数の設計プラットフォームで使用可能な多用途シーケンスおよび監視回路

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.94
特長
  • 動作電圧範囲:2.2V~28V
  • 3.3V、2.5V、1.8V、1.5V、および1.2Vシステム用の固定スレッショルド
  • 精度1.5%の可変スレッショルドによって最低0.5Vまでの電圧を監視
  • 全温度範囲にわたって精度2.7%の固定スレッショルド
  • 固定(140ms min)、またはコンデンサで調整可能な遅延タイミング
  • 独立したオープンドレイン出力、またはプッシュプル/RESET出力
  • 監視対象電圧ごとのイネーブル入力
  • ロジックで選択可能な9つのスレッショルドオプション
  • マニュアルリセットおよび許容値選択(5%または10%)入力
  • 4mm x 4mmの小型TQFNパッケージ
  • 完全動作保証温度範囲:-40℃~+125℃
  • 製品概要
    show more Icon

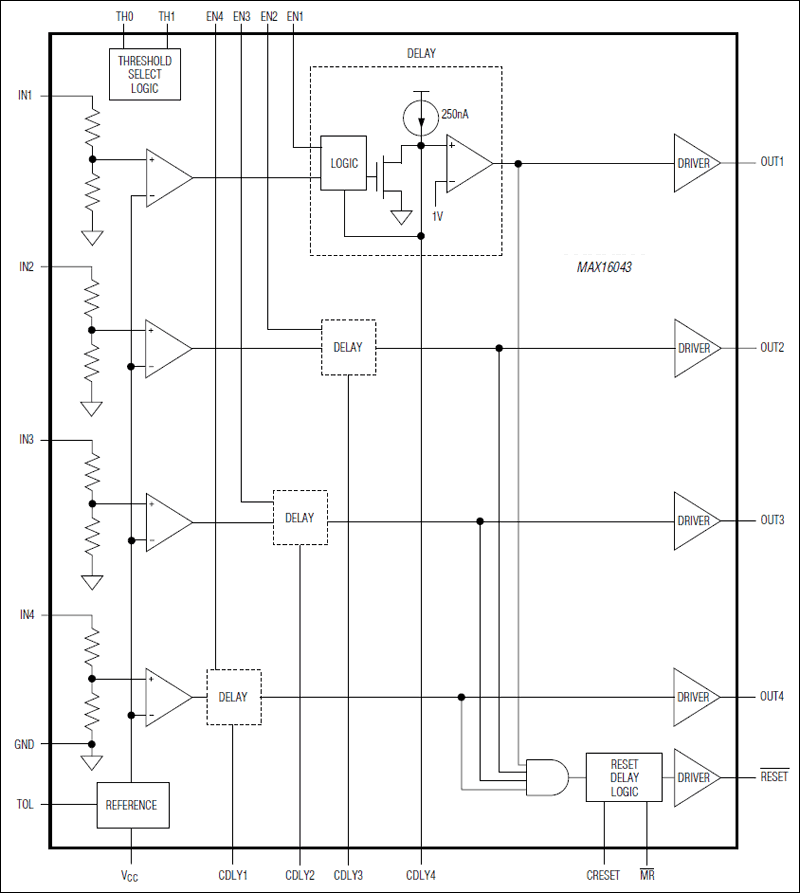

    MAX16041/MAX16042/MAX16043は、小型TQFNパッケージで提供されるデュアル/トリプル/クワッド電圧モニタおよびシーケンサです。これらのデバイスでは、固定および可変スレッショルドを、ロジック入力によって選択することができ、外付け小容量コンデンサによるシーケンスタイミングを提供して、飛躍的な設計のフレキシビリティが実現されます。これらの汎用デバイスは、広範囲のマルチ電圧アプリケーション用に最適です。

    各監視対象入力の電圧が各スレッショルドを上回ると、伝搬遅延またはコンデンサで設定された時間遅延の後にそれぞれに対応する出力がハイになります。電圧がそのスレッショルドを下回ると、各出力は伝搬遅延の後にローになります。また、各検出回路は、パワーグッド出力を個別にシャットオフ可能なイネーブル入力もそれぞれ内蔵しています。各検出器ごとに独立した出力は最大28Vの電圧に対応可能なオープンドレイン構成であるため、これらを接続して、各種DC-DCレギュレータの入力をシャットダウンおよびイネーブルすることができます。各検出器は4つの独立した監視回路として個別に動作するか、またはデイジーチェーン接続して電源シーケンスを制御することができます。

    また、MAX16041/MAX16042/MAX16043は、独立して監視される電圧すべてが各スレッショルドを超えた場合に限りデアサートするプッシュプルリセット機能も搭載しています。リセットタイムアウトを内部で固定するか、または外部から設定することができます。これらのデバイスは4mm x 4mmのTQFNパッケージで提供され、-40℃~+125℃の温度範囲での動作が完全保証されています。

    アプリケーション

    • DC-DC電源
    • マルチ電圧システム
    • ネットワーキング/電気通信機器
    • サーバ/ワークステーション
    • ストレージシステム
