製品概要
機能と利点
- 低い最低入力電圧：1.62V
- 保証出力電流：500mA
- 初期精度：±0.5%
- 低ドロップアウト電圧：175mV (500mA負荷時)
- アクティブローRESET出力フラグ：70ms
- 負荷やドロップアウト電圧から独立した消費電流
- ロジック信号制御のシャットダウン
- 熱過負荷および短絡保護
- プリセット出力電圧：0.75V、1.0V、1.3V、1.5V、1.8V、2.5V、および3.0V
- 小型6ピンThin SOT23パッケージ(高さ1.1mm以下)
- 薄型6ピンTDFNパッケージ(高さ0.8mm以下)
製品概要

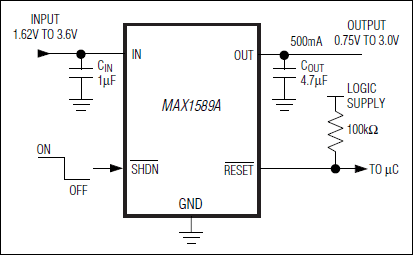

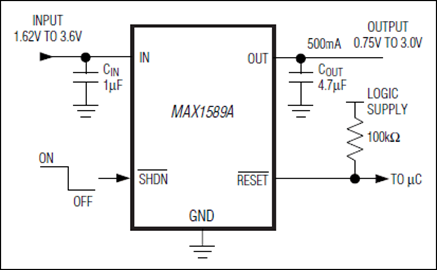

低ドロップアウトリニアレギュレータのMAX1589Aは+1.62V～+3.6V電源で動作し、175mVの低ドロップアウト電圧で500mAの保証連続負荷電流を供給します。高精度(±0.5%)の出力電圧は、+0.75V～+3.0Vの電圧に内部でトリミングされてプリセットされています。出力電圧がレギュレーションに達すると、アクティブローのオープンドレイン型リセット出力が最低70ms間アサートに維持されます。このデバイスは、6ピンThin SOT23および3mm x 3mmの6ピンTDFNパッケージで提供されます。
負荷やドロップアウト電圧に関係なく、内蔵pMOSパストランジスタは低消費電流を維持するため、MAX1589Aはパーソナルディジタルアシスタント(PDA)、ディジタルスチルカメラ、携帯電話、コードレス電話、およびノートブックコンピュータなどのポータブルバッテリ駆動機器に最適です。その他の機能として、ロジック信号制御のシャットダウン、短絡保護、および熱過負荷保護などがあります。
アプリケーション
- CDおよびMP3プレーヤー
- セルラおよびPCS電話
- デジタルスチルカメラ
- ハンドヘルドコンピュータ
- ノートブックコンピュータ
- PCMCIAカード
- 携帯情報端末(PDA)
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX1589AETT150+ | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX1589AETT150+T | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX1589AETT180+ | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX1589AETT180+T | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX1589AETT250+ | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX1589AETT250+T | 材料宣誓書（MD） | 信頼性データ | Thin Dual Flatpack No Leads, Exposed Pad | |
| MAX1589AEZT100+ | 材料宣誓書（MD） | 信頼性データ | 6-TSOT-N/A | |
| MAX1589AEZT100+T | 材料宣誓書（MD） | 信頼性データ | 6-TSOT-N/A | |
| MAX1589AEZT180+ | 材料宣誓書（MD） | 信頼性データ | 6-TSOT-N/A | |
| MAX1589AEZT180+T | 材料宣誓書（MD） | 信頼性データ | 6-TSOT-N/A | |
| MAX1589AEZT250+ | 材料宣誓書（MD） | 信頼性データ | 6-TSOT-N/A | |
| MAX1589AEZT250+T | 材料宣誓書（MD） | 信頼性データ | 6-TSOT-N/A | |
| ウェハ・ファブリケーション・データ | MAX1589A Reliability Data |
