製品概要

機能と利点

  • 効率95%のステップアップDC-DCコンバータ
  • ステップダウンDC-DCコンバータ
    • バッテリ動作時に効率95%のステップダウン
    • ブーストバックで効率90%
  • 3個の補助PWM DC-DCコントローラ
  • トランスなし(MAX1585)
  • 動作周波数:最大1MHz
  • シャットダウンモード:1mA
  • 内蔵ソフトスタート制御
  • 過負荷保護
  • 小型32ピン、Thin QFNパッケージ(5mm x 5mm)

製品概要

MAX1584/MAX1585は、薄型ディジタルカメラ用の完全電源管理ソリューションを提供します。両製品は、2セルAA、1セルリチウムイオン(Li+)、およびデュアルバッテリ設計の従来のマルチチャネルコントローラと比べて性能が向上し、部品数とサイズが削減されています。内蔵MOSFETはクリティカルな電源に対して最大95%の効率を提供し、追加チャネルは外付けFETで動作して、設計のフレキシビリティを提供します。

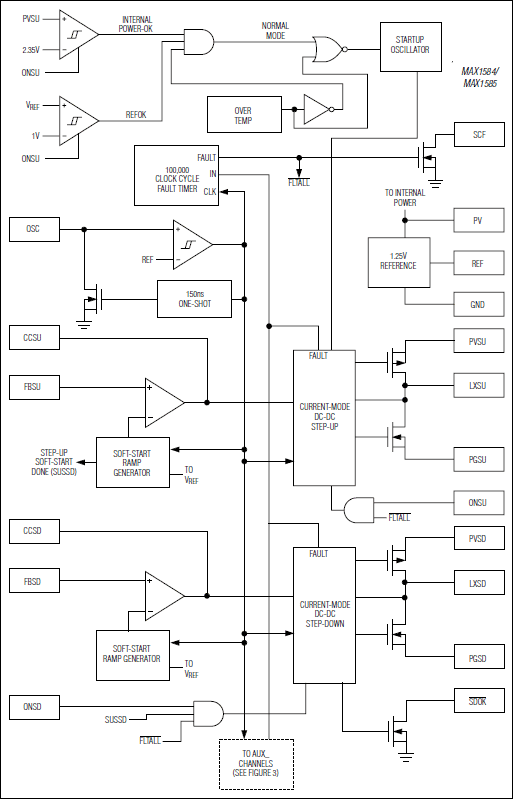

MAX1584/MAX1585は、以下の5個の高効率DC-DC変換チャネルを装備しています。

  • FET内蔵ステップアップDC-DCコンバータ
  • FET内蔵ステップダウンDC-DCコンバータ
  • CCD、LCD、LED、またはその他機能用の3個のPWM DC-DCコントローラ
ステップダウンDC-DCコンバータはバッテリやステップアップ出力から直接動作可能で、複合効率が最大90%の昇降圧能力を提供します。両デバイスとも、3個のPWM DC-DCコントローラを備えています。MAX1584は2個のステップアップコントローラと1個のステップダウンコントローラを装備し、MAX1585はステップアップコントローラ、反転コントローラ、およびステップダウンコントローラを1個ずつ装備しています。すべてのDC-DCチャネルは100kHz~1MHzに設定可能な1つの固定周波数で動作し、サイズ、コスト、および効率を最適化します。その他の機能には、ソフトスタート、パワーOK出力、および過負荷保護などがあります。MAX1584/MAX1585は、省スペース32ピン薄型QFNパッケージで提供されます。設計時間を短縮する評価キットも提供されます。

アプリケーション

  • デジタルカメラ
  • PDA
