MAX1552

MAX1552は、1セルリチウムイオン(Li+)や3セルNiMHバッテリで動作する低コストパーソナルディジタルアシスタント(PDA)およびポータブル機器用のパワーマネージメントチップです。このチップには小型PDAに必要なレギュレータ、出力、および電圧モニタをすべて内蔵し、必要な外付け部品はわずかです。また、このデバイスは、小型QFNパッケージに4個のリニアレギュレータ、LCDバイアス用ステップアップDC-DCコンバータ、マイクロプロセッサリセット出力、およびローバッテリ検出を備えています。USBおよびACアダプタ入力双方に対応するLi+チャージャに関しては、MAX1551を参照してください。

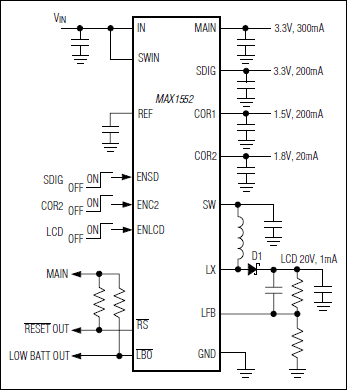

4個のリニアレギュレータはPMOSパスエレメントを搭載し、高効率な低ドロップアウト動作を実現します。メインLDOは、300mA以上で3.3Vを供給します。また、SDカードスロット出力は、200mAで3.3Vを供給します。COR1 LDOは200mAで1.5Vを出力し、COR2 LDOは20mAで1.8Vを供給します。SD出力およびCOR2 LDOは、ピン制御のシャットダウン機能を備えています。その他の出力電圧の組合せに関しては、マキシムにお問い合わせください。

ステップアップDC-DCコンバータは、内蔵MOSFETとオフ時のTrue Shutdownが特長です。すなわち、シャットダウン時に入力はインダクタから切り離されるので、入力電圧よりダイオードドロップ1降下分低下するのではなく、ブースト出力は0Vになります。

通常起動のために、入力電圧が3.4Vに上昇すると、µPリセット出力がクリアされます。バッテリ出力が低下すると、セーフシャットダウンために、緊急停電をシステムに警告します。サーマルシャットダウンは、ダイを過熱から保護します。

MAX1552は3.1V～5.5Vの電源電圧で動作し、無負荷消費電流は50µAです。この製品は、パッケージ裏面にパワーパッドを備えた1.3W、16ピン薄型QFNパッケージで提供されます。MAX1552は、-40℃～+85℃での動作が保証されています。

アプリケーション

• 携帯電話/コードレス電話
• ハンドヘルド機器
• MP3プレーヤー
• オーガナイザ
• PDA
