MAX15492
製造中単相同期MOSFETドライバ、超低電力スタンバイ内蔵
超低電力モード付き、単相同期バックMOSFETドライバ、2mm x 2mmパッケージ
- 製品モデル
- 8
- 1Ku当たりの価格
- 価格は未定
製品情報
- バッテリ寿命を延長
- 超低電力モード消費電流:4µA
- 入力電圧範囲:2V~24V
- 選択可能なパルススキップモード
- 最小保証デッドタイム:7ns
- 位相当り最大3MHzの動作可能
- ローサイドオン抵抗:0.7Ω
- ハイサイドオン抵抗:1.5Ω
- 伝搬遅延:12ns
- バイアス電源範囲:4.2V~5.5V
- 内蔵ブーストスイッチによってスペースとコストを削減

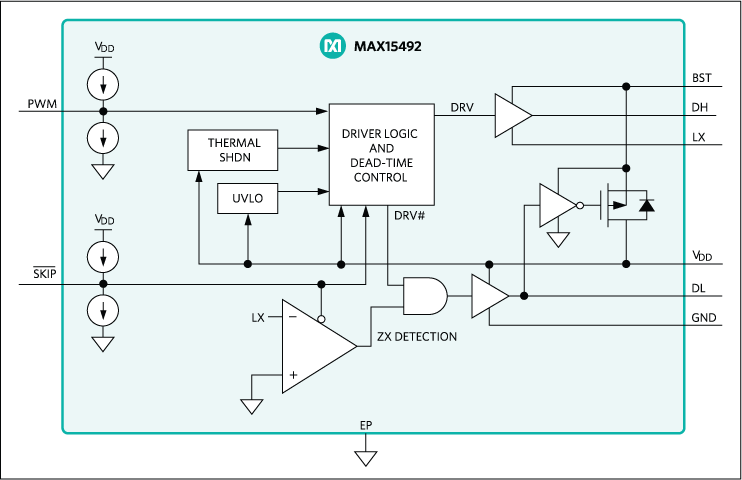

MAX15492は、超低電力モードを備えた同期ハーフブリッジドライバです。このデバイスは、マルチフェーズCPUコアレギュレータにおいてMAX15411、MAX15566/MAX15567、またはMAX15576/MAX15577などのコントローラICと組み合わせて動作するように設計されています。軽負荷時に最適な効率を提供するために、コントローラはこのデバイスをわずか4µAの消費電流の超低電力モードに設定することができます。
ローサイドドライバは3nF容量性負荷を3ns/7nsの標準立下り/立上り時間で駆動し、ハイサイドドライバは7ns/14nsの標準立下り/立上り時間で駆動するように最適化されています。適応型デッドタイム制御は、貫通電流を防止し、コンバータ効率を最大にします。
MAX15492は、エクスポーズドパッドを備えた小型8ピンTDFNパッケージ(2mm × 2mm)で提供されます。
アプリケーション
- Intel® Ultrabook™/ノートブックコンピュータ
- 多相DC-DCコンバータ
- タブレットコンピュータ
ドキュメント
データシート 1
| 製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX15492BGTA+ | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX15492BGTA+T | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX15492BGTA/V+ | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX15492BGTA/V+T | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX15492GTA+ | 8-LFCSP-2X2X0.75 | ||
| MAX15492GTA+T | 8-LFCSP-2X2X0.75 | ||
| MAX15492GTA/V+ | Thin Dual Flatpack No Leads, Exposed Pad | ||
| MAX15492GTA/V+T | Thin Dual Flatpack No Leads, Exposed Pad |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
2 11, 2025 - 2455B ASSEMBLY |
||
| MAX15492BGTA/V+ | 製造中 | |
| MAX15492BGTA/V+T | 製造中 | |
| MAX15492GTA/V+ | 製造中 | |
| MAX15492GTA/V+T | 製造中 | |
|
6 18, 2021 - 2161 ASSEMBLY |
||
| MAX15492BGTA/V+ | 製造中 | |
| MAX15492BGTA/V+T | 製造中 | |
| MAX15492GTA/V+ | 製造中 | |
| MAX15492GTA/V+T | 製造中 | |
|
10 23, 2013 - 1345_AMENDED ASSEMBLY |
||
| MAX15492GTA+ | 製造中 | |
| MAX15492GTA+T | 製造中 | |
|
10 11, 2013 - 1345 ASSEMBLY |
||
| MAX15492GTA+ | 製造中 | |
| MAX15492GTA+T | 製造中 | |
これは最新改訂バージョンのデータシートです。
