MAX153: 1Msps、µPコンパチブル、8ビットADC、1µAパワーダウン内蔵 Data Sheet (Rev. 0)7/1/1992PDF300K
製品概要
機能と利点
- 変換時間:660ns
- パワーアップ/パワーダウン:200ns
- トラック/ホールド内蔵
- スループット:1Msps
- 低電力
- 40mW (動作モード)
- 5µW (パワーダウンモード)
- フルパワー帯域幅:1MHz
- 20ピンナローDIP、SO、およびSSOPパッケージ
- 外部クロック不要
- ユニポーラ/バイポーラ入力
- +5V単一電源または±5Vデュアル電源
- レシオメトリックリファレンス入力
製品概要

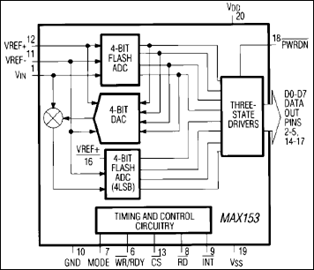

高速、マイクロプロセッサ(µP)コンパチブル、8ビットアナログ-デジタルコンバータ(ADC)のMAX153は、ハーフフラッシュ技術を使用して660nsの変換時間を実現し、1Mサンプル/秒(Msps)の速度でデジタル化を行います。このデバイスは+5V単一電源または±5Vデュアル電源で動作し、ユニポーラ入力またはバイポーラ入力のいずれも許容します。アクティブローのPOWERDN (パワーダウン)端子は、消費電流を1µA (typ、5V電源の場合)に低減します。この製品はパワーダウンから通常動作モードに200ns以下で復帰するため、バーストモード入力信号を扱うアプリケーションで消費電流が大幅に減少します。
MAX153は、DC試験および動的試験済みです。このデバイスのµPインタフェースはメモリ位置または入出力ポートとしてアクセス可能で、外付けのインタフェースロジックは不要です。データ出力はラッチを備えた3ステートのバッファ内蔵回路を使用しているため、µPのデータバスまたはシステム入力ポートに直接接続することができます。このADCの入力/リファレンス構成はレシオメトリック動作が可能です。
アプリケーション
- バッテリ駆動システム
- バーストモードデータ収集
- 携帯電話
- デジタル信号処理
- 高速サーボループ
- ポータブル無線
- テレコム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
