製品概要
機能と利点
- 2Msps/3Mspsの変換レート、パイプライン遅延なし
- 12/10/8ビット分解能
- 1/2チャネル、シングルエンドアナログ入力
- 低ノイズ73dB SNR
- 可変I/O：1.5V～3.6V (デュアルチャネルのみ)
- シリアルインタフェースを1.5V/1.8V/2.5V/3Vデジタルシステムに直接接続が可能
- 電源電圧：2.2V～3.6V
- 低電力
- 3.7mW (2Mspsの場合)
- 5.2mW (3Mspsの場合)
- 超低消費電力(2.5µA/kspsの場合)
- 外部リファレンス入力(デュアルチャネルデバイスのみ)
- パワーダウン電流：1.3µA
- SPI/QSPI/MICROWIRE対応シリアルインタフェース
- 10ピンTDFNパッケージ(3mm x 3mm)
- 10ピンµMAXパッケージ(3mm x 5mm)
- 6ピンSOT23パッケージ(2.8mm x 2.9mm)
- 広い動作温度：-40℃～+125℃
製品概要
MAX11102、MAX11103、MAX11105、MAX11106、MAX11110、MAX11111、MAX11115～MAX11117は、12/10/8ビットの、小型、高速、低電力、逐次比較アナログ-デジタルコンバータ(ADC)です。これらの高性能ADCは、高ダイナミックレンジのサンプル/ホールド、および高速シリアルインタフェースを備えています。これらのADCは、0Vから電源またはリファレンス電圧までのフルスケール入力を受け付けます。

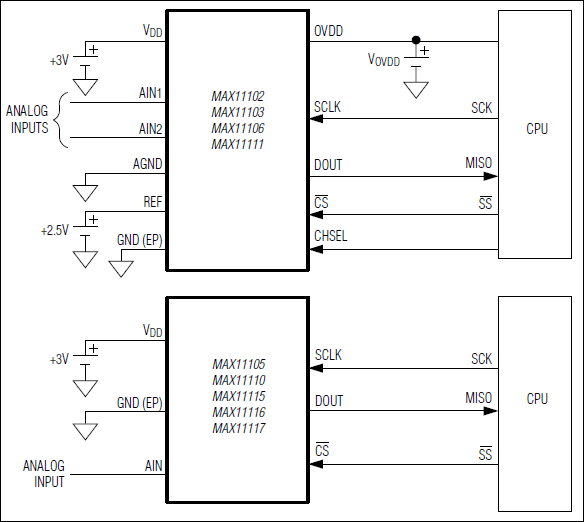

MAX11102/MAX11103/MAX11106/MAX11111は、2:1マルチプレクサを使用するADCコアに接続された、デュアル、シングルエンドアナログ入力を特長とします。これらのデバイスは、データインタフェース用の個別電源入力、およびリファレンス電圧用の専用入力も備えています。それに対し、他のシングルチャネルのデバイスは、内部で電源からリファレンス電圧を生成します。
これらのADCは、+2.2V～+3.6Vの電源で動作し、消費電力は3Mspsの場合はわずか8.3mW、2Mspsの場合は6.2mWとなります。各デバイスは、パワーマネージメントを最適化する完全なパワーダウンモードおよび高速ウェイクアップ、および高速3線式シリアルインタフェースを備えています。3線式シリアルインタフェースは、外部ロジックなしでSPI、QSPI™、およびMICROWIRE®デバイスに直接接続します。
優れたダイナミック性能、低電圧、低電力、使いやすさ、および小型パッケージサイズによって、これらのコンバータはポータブルのバッテリ駆動データ収集アプリケーションや、低消費電力と最小スペースを要求するその他のアプリケーションに最適です。
これらのADCは、10ピンTDFNパッケージ、10ピンµMAX®パッケージ、および6ピンSOT23パッケージで提供されます。いずれのデバイスも、-40℃～+125℃の温度範囲で動作します。
アプリケーション
- 車載用システム
- バッテリ動作のシステム
- 通信システム
- データ収集
- 医療用計測
- ポータブルデータロギング
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
MAX11116 Reliability Data1/12/2023PDF91K
ツールおよびシミュレーション
IBIS Models
IBS
MAX11116 IBIS Model
82.15K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX11116AUT+ | 材料宣誓書（MD） | 信頼性データ | 6-SOT_23-N/A | |
| MAX11116AUT+T | 材料宣誓書（MD） | 信頼性データ | 6-SOT_23-N/A | |
| ウェハ・ファブリケーション・データ | MAX11116 Reliability Data |
