MAX15162

8V~60Vスマートデュアル1.5Aサーキットブレーカ、高精度電流監視内蔵

すべて表示 showmore-icon

最小の実装面積、スマート高電圧デュアルチャネル1.5A電子ヒューズ

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.25
特長
  • 広い入力電圧範囲:8V~60V
  • デュアルパワーMOSFET内蔵
  • MOSFETのオン抵抗:140mΩ (WLP)、180mΩ (TQFN)
  • デュアルチャネル個別または並列モード設定
  • 個別チャネルの電流報告精度:±3%
  • 個別チャネルのイネーブル入力
  • 起動時の定電力制御
  • 起動時のウォッチドッグタイマ
  • 起動時のIN-OUT間短絡保護
  • 低電圧ロックアウト
  • 過電流および過熱フォルト状態表示
  • マルチレベル過電流制限保護
  • サーマルシャットダウン保護内蔵
  • 設定可能な電流制限レベル
  • 設定可能な過電流シャットダウン遅延時間
  • 設定可能な自動再試行時間(MAX15162A)
  • フォルト発生時のラッチオフ(MAX15162)
  • フォルト発生時の自動再試行(MAX15162A)
  • 24ピンTQFN (4mm × 4mm)または16ピンWLP (2mm × 2mm)
製品概要
show more Icon

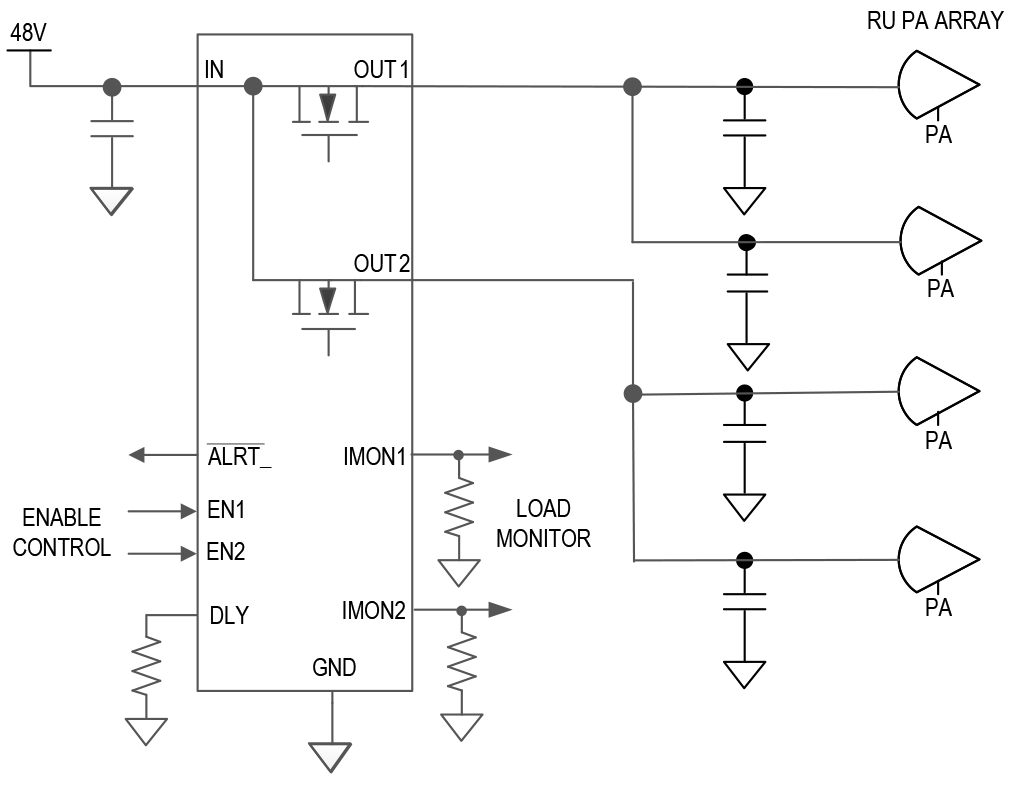

MAX15162/MAX15162Aデバイスは、デュアルチャネル、サーキットブレーカICです。これらのデバイスは、デュアルチャネルコントローラとデュアル140mΩ (WLPの場合、TQFNの場合は 180mΩ)パワーMOSFETおよび電子サーキットブレーカ保護を1つのパッケージに集積しています。

これらのデバイスは起動時の定電力制御を備え、安全動作領域(SOA)でのMOSFET動作を維持します。これらのデバイスは、設定可能な電流制限レベルを備えた堅牢な過電流保護、および調整可能な過電流シャットダウン遅延を提供し、システムノイズおよび負荷過渡に対する耐性を向上させます。電流監視端子は、各チャネルで±3%の電流検出精度を提供します。出力に短絡がある場合、高速電流制限コンパレータは200ns以内にMOSFETをオフにして負荷を入力から絶縁します。フォルト状態時、MAX15162Aは自動再試行モードに移行し、MAX15162はラッチオフモードに移行します。どちらのデバイスも、ALRT端子がアサートしてフォルトを表示します。MAX15162/MAX15162Aは、2つの個別のチャネルまたは1つの共通の出力用の2つの並列チャネルとして設定することができます。

これらのデバイスは、IN-OUT間短絡保護、出力短絡保護、起動時のウォッチドッグタイマ、入力低電圧ロックアウト、および内部過熱保護などの複数の保護機能を備えています。

MAX15162/MAX15162Aは、24ピンTQFNパッケージ(4mm × 4mm)および16ピンWLPパッケージ(2mm × 2mm)で提供され、-40℃~+105℃の動作温度範囲での動作が保証されています。

アプリケーション

  • 通信
  • 産業用
  • 無線アクセスポイントシステム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$1.25

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15162AATG+
  • HTML
  • HTML
MAX15162AATG+T
  • HTML
  • HTML
MAX15162AAWE+
  • HTML
  • HTML
MAX15162AAWE+T
  • HTML
  • HTML
MAX15162ATG+
  • HTML
  • HTML
MAX15162ATG+T
  • HTML
  • HTML
MAX15162AWE+
  • HTML
  • HTML
MAX15162AWE+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

MAX15162AWEEVKIT

Evaluation Kit for MAX15162

zoom

MAX15162AWEEVKIT

Evaluation Kit for MAX15162

Evaluation Kit for MAX15162

機能と利点

  • 8V to 60V Wide Input Voltage Range
  • Integrated Dual-Power MOSFET with Low Turn-on Resistance 150mΩ
  • Dual-Channel Independent or Parallel Mode Configuration
  • Undervoltage Lockout
  • Enable Input for Individual Channel
  • Constant Power Control at Startup
  • Startup Watchdog Timer
  • Startup IN-to-OUT Short Protection
  • Overcurrent and Overtemperature Fault Status Indication on Individual Channel
  • ±3% Accuracy Current Reporting on Individual Channel
  • Multilevel Overcurrent Limit Protection
  • Programmable Current-Limit Level
  • Programmable Overcurrent Shutdown Delay Time
  • Latch in a Fault Event (MAX15162AWE+)
  • Auto-Retry in a Fault Event with Programmable Auto-Retry Time (MAX15162AAWE+)
  • Built-in Thermal Shutdown Protection
  • Proven PCB Layout
  • Fully Assembled and Tested

製品の詳細

The MAX15162AWE evaluation kit (EV kit) is a fully assembled and tested surface-mount circuit board that contains all components necessary to evaluate the MAX15162AWE+ and MAX15162AAWE+ dual-channel circuit breaker IC for power amplifier system. The IC is in an extremely compact, 16-bump, 2mm x 2mm WLP. The EV kit is powered from an 8V to 60V DC supply and can be configured as two independent single-channel or one parallel dual-channel circuit breaker. The EV kit provides multilevel overcurrent limit protection and pin-strap programmable current-limit level up to 1.5A for each channel.

The EV kit demonstrates the full functionality of the MAX15162AWE+/MAX15162AAWE+, such as IN-OUT short protection during startup, inrush current control, input undervoltage lockout (UVLO), programmable overcurrent shutdown delay time and fast large overcurrent protection. The EV kit also features current monitoring/reporting with ±3% accuracy (0.8A~1.5A) on individual channel and overcurrent/overtemperature fault status indication.

MAX15162TAEVKIT

MAX15162の評価キット

zoom

MAX15162TAEVKIT

MAX15162の評価キット

MAX15162の評価キット

機能と利点

  • 広い入力電圧範囲:8V~60V
  • デュアルパワーMOSFET内蔵(オン抵抗:200mΩ)
  • デュアルチャネル個別または並列モード設定
  • 低電圧ロックアウト
  • 個別チャネルのイネーブル入力
  • 起動時の定電力制御
  • 起動時のウォッチドッグタイマ
  • 起動時のIN-OUT間短絡保護
  • 個別チャネルの過電流および過熱フォルト状態表示
  • 個別チャネルの電流報告精度:±3%
  • マルチレベル過電流制限保護
  • 設定可能な電流制限レベル
  • 設定可能な過電流シャットダウン遅延時間
  • フォルト発生時のラッチ(MAX15162ATG+)
  • フォルト発生時の自動再試行、設定可能な自動再試行時間(MAX15162AATG+)
  • サーマルシャットダウン保護内蔵
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15162ATGの評価キット(EVキット)は、パワーアンプシステム用デュアルチャネルサーキットブレーカICのMAX15162ATG+/MAX15162AATG+の評価に必要な全部品を含んだ完全実装および試験済みの表面実装回路基板です。このICは小型24ピンTQFNパッケージ(4mm × 4mm)に封止されています。このEVキットは8V~60V DC電源から給電され、2つの個別シングルチャネルまたは1つの並列デュアルチャネルサーキットブレーカとして設定することができます。このEVキットはマルチレベル過電流制限保護および各チャネルのピンストラップ設定可能な最大1.5Aの電流制限レベルを提供します。

このEVキットは、起動時のIN-OUT間短絡保護、突入電流制御、入力低電圧ロックアウト(UVLO)、設定可能な過電流シャットダウン遅延時間、および高速大過電流保護などの、MAX15162ATG+/MAX15162AATG+の完全な機能を実証します。また、このEVキットは、個々のチャネルの±3%精度(0.8~1.5A)の電流監視/報告および過電流/過熱フォルト状態表示も備えています。

アプリケーション

  • 通信
  • 産業用
  • 無線アクセスポイントシステム

MAX15162TLEVKIT

MAX15162の評価キット

zoom

MAX15162TLEVKIT

MAX15162の評価キット

MAX15162の評価キット

機能と利点

  • 広い入力電圧範囲:8V~60V
  • デュアルパワーMOSFET内蔵(オン抵抗:200mΩ)
  • デュアルチャネル個別または並列モード設定
  • 低電圧ロックアウト
  • 個別チャネルのイネーブル入力
  • 起動時の定電力制御
  • 起動時のウォッチドッグタイマ
  • 起動時のIN-OUT間短絡保護
  • 個別チャネルの過電流および過熱フォルト状態表示
  • 個別チャネルの電流報告精度:±3%
  • マルチレベル過電流制限保護
  • 設定可能な電流制限レベル
  • 設定可能な過電流シャットダウン遅延時間
  • フォルト発生時のラッチ(MAX15162ATG+)
  • フォルト発生時の自動再試行、設定可能な自動再試行時間(MAX15162AATG+)
  • サーマルシャットダウン保護内蔵
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15162ATGの評価キット(EVキット)は、パワーアンプシステム用デュアルチャネルサーキットブレーカICのMAX15162ATG+/MAX15162AATG+の評価に必要な全部品を含んだ完全実装および試験済みの表面実装回路基板です。このICは小型24ピンTQFNパッケージ(4mm × 4mm)に封止されています。このEVキットは8V~60V DC電源から給電され、2つの個別シングルチャネルまたは1つの並列デュアルチャネルサーキットブレーカとして設定することができます。このEVキットはマルチレベル過電流制限保護および各チャネルのピンストラップ設定可能な最大1.5Aの電流制限レベルを提供します。

このEVキットは、起動時のIN-OUT間短絡保護、突入電流制御、入力低電圧ロックアウト(UVLO)、設定可能な過電流シャットダウン遅延時間、および高速大過電流保護などの、MAX15162ATG+/MAX15162AATG+の完全な機能を実証します。また、このEVキットは、個々のチャネルの±3%精度(0.8~1.5A)の電流監視/報告および過電流/過熱フォルト状態表示も備えています。

アプリケーション

  • 通信
  • 産業用
  • 無線アクセスポイントシステム
ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
