MAX15157D

60V電流モード・バック(降圧)コントローラ、無損失電流検出内蔵

すべて表示 showmore-icon

最高の効率と密度を備えた高電圧、高出力電力設計を実現する業界初の高電圧結合バック

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.23
特長
  • 広い動作範囲によって開発期間を短縮
    • 入力電圧範囲:8V~60V
    • 出力電圧範囲:3V~0.95 × VIN
    • スイッチング周波数範囲:60kHz~1MHz
    • インタリーブ1/2/3/4/6/8相動作
    • 温度範囲:-40℃~+125℃
  • 高集積によって設計フットプリントを削減
    • 内蔵LDOによってバイアス電源を生成
    • 同期入力
    • 電流モニタ出力
    • 内部2V高精度リファレンス
    • 2Ωプルアップおよび0.6Ωプルダウンの高速パワーFETドライバ
    • 高精度のMOSFETデッド・タイム適応型制御
  • 堅牢なフォルト保護によって品質を向上しシステム設計を簡素化
    • 調整可能な入力低電圧ロックアウト
    • 調整可能な入力EN
    • 調整可能なサイクル単位の過電流保護
    • 入力低電圧フォルト保護
    • 複数レベルの過電圧保護
    • サーマル・シャットダウン
  • 柔軟で、簡素なシステム設計
    • 調整可能なスロープ補償
    • ディスクリート・インダクタまたは小型の結合インダクタ・アーキテクチャ
    • 無損失RDSONまたは抵抗電流検出
  • 小型32ピンTQFNパッケージ(5mm × 5mm、0.5mmピッチ)
製品概要
show more Icon

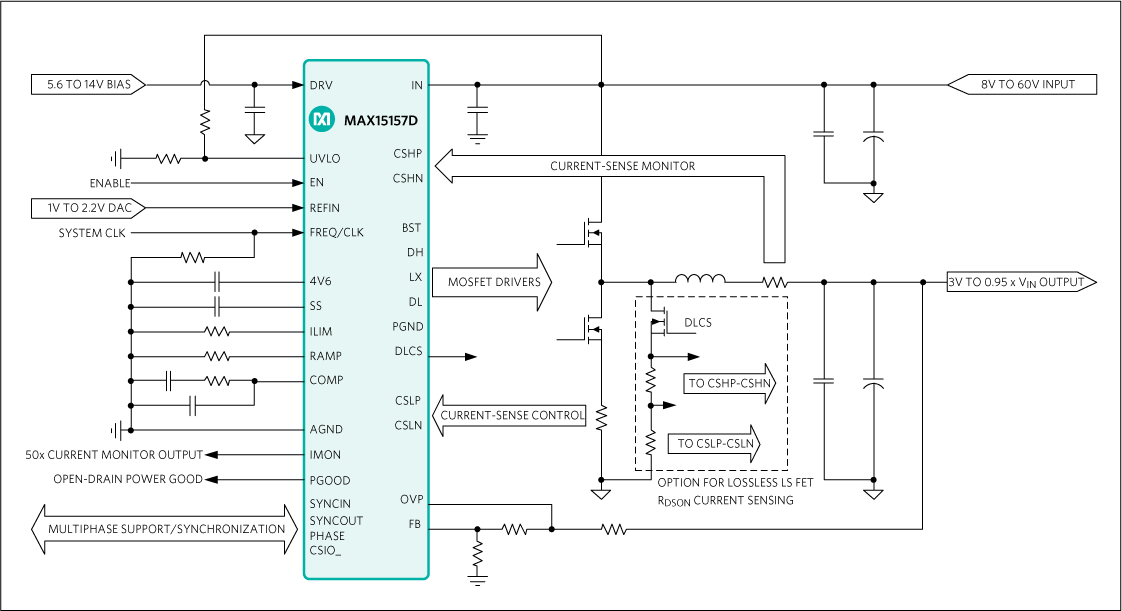

MAX15157Dは、高電圧バック(降圧)コントローラ・ファミリのMAX15157Bを進化させた製品です。MAX15157Dは単相、PWM谷電流モード・コントローラを実装し、バック構成の2つの外部パワーMOSFETを駆動します。出力電圧は1V~2.2Vのリファレンス入力(REFIN)を介して動的に設定可能で、モジュール型設計に対応します。

スイッチング周波数は、内部発振器を設定する外付け抵抗を介して、またはレギュレータを外部クロックに同期することによって制御します。このデバイスは、60kHz~1MHzのスイッチング周波数に対応するように設計されています。このコントローラは専用の低電圧ロックアウト端子(UVLO)および高精度のイネーブル入力スレッショルドを備え、柔軟なパワー・シーケンス構成が可能です。また、このコントローラはILIM端子を介して調整可能な過電流(OCP)、出力過電圧(OVP)、入力低電圧(UVLO)、およびサーマル・シャットダウン保護など、複数のフォルト保護回路も備えています。

MAX15157Dは、調整可能な内部補償ランプを備えています。このデバイスは高精度の電流検出アンプを内蔵し、アナログ出力(IMON)を介して出力電流を報告します。

MAX15157Dは、無損失LS FET RDSONまたは抵抗電流検出を備えています。このデバイスは、設定可能な単相または多相(最大8つのインタリーブ位相)動作が可能で、高精度の電流バランス方式を実装しています。多相動作の場合、MAX15157Dはディスクリート・インダクタまたは結合インダクタのいずれかで動作可能です。

このデバイスは32ピンTQFNパッケージ(5mm × 5mm)で提供され、-40℃~+125℃のジャンクション温度範囲に対応します。

アプリケーション

  • データセンター
  • 産業用
  • マルチフェーズバック

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.23

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15157DATJ+
  • HTML
  • HTML
MAX15157DATJ+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

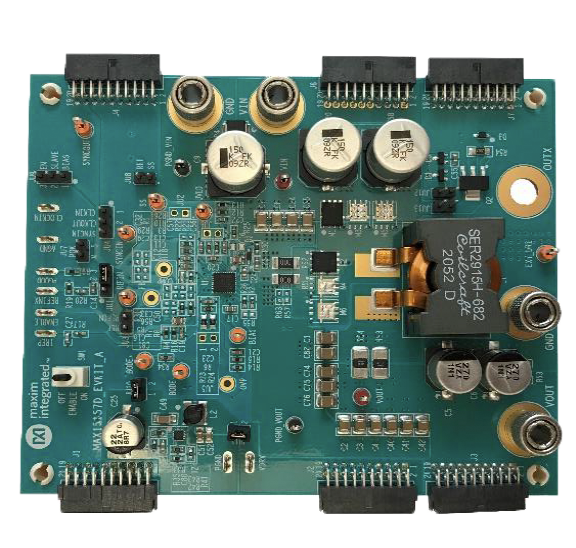

MAX15157DEVKIT

MAX15157Dの評価キット

zoom

MAX15157DEVKIT

MAX15157Dの評価キット

MAX15157Dの評価キット

機能と利点

  • 40V to 60V Input Voltage Range (Configurable from 8V to 60V)
  • 12V Output Voltage (Configurable from 3V to 0.95 × VIN)
  • Adjustable Slope Compensation Ramp
  • Multiphase Operation up to 8 Phases
  • Adjustable 60kHz to 1MHz Switching Frequency
  • External Switching Frequency Clock Synchronization
  • External REFIN Input for Output Adjustment
  • Hiccup Fault Protection for Overcurrent and Thermal Shutdown
  • PGOOD Output (Power-Good Output)
  • Adjustable Input UVLO and Output OVP Voltage
  • Adjustable Soft-Start
  • Monotonic Startup into Prebiased Output

製品の詳細

アプリケーション

  • 車載用
  • データセンター
  • 産業用
  • マルチフェーズバック
