  5. MAX15104


製品概要

機能と利点

  • 動作範囲:1.7V~5.5V
  • 保証ドロップアウト:150mV (2A時)
  • 出力精度:±1.6% (全ライン、負荷、および温度範囲)
  • PSRR:70dB (500kHzの場合)
  • 可変出力:0.6V~5.2V
  • フォールドバック電流保護
  • サーマルシャットダウン保護
  • 低ノイズ:15µVRMS (typ)
  • 小型ウェハレベルパッケージ(WLP) (1.6mm x 2.7mm)

製品概要

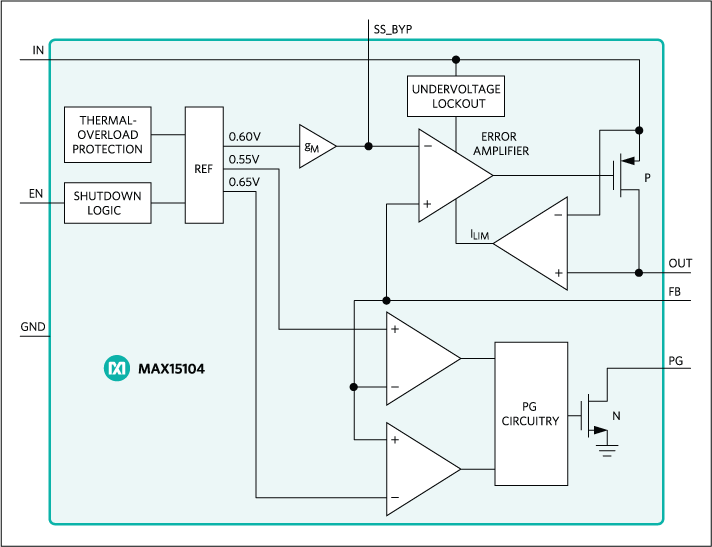

MAX15104は、ネットワーキング、データ通信、およびサーバーアプリケーション用に最適化された小型、低ドロップアウト(LDO)のリニアレギュレータです。このレギュレータは、1.7V~5.5Vの入力電源で最大2Aを供給し、出力精度は±1.6%です。出力は、最低0.6Vまで調整可能で、保証ドロップアウト電圧は最大負荷で150mV以下です。内蔵pチャネルスイッチは、フォールドバック電流制限およびサーマルシャットダウンによって保護されます。

MAX15104は、外部バイパス入力を備えており、ノイズを低減します。このバイパス入力はソフトスタート制御としても機能します。電源シーケンス制御のために、イネーブル入力とパワーグッド出力が用意されています。

MAX15104は、ウェハレベルパッケージ(WLP) (1.6mm x 2.7mm)で提供され、-40℃~+85℃の動作温度範囲での動作が完全に保証されています。

アプリケーション

  • 基地局
  • ネットワーキング
  • PLL電源
  • サーバ
  • テレコム/データ通信

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX15104EWL+ 材料宣誓書(MD) 信頼性データ 15-WLCSP-N/A
MAX15104EWL+T 材料宣誓書(MD) 信頼性データ 15-WLCSP-N/A
