MAX15101

小型1A、低ドロップアウトリニアレギュレータ、2.7mm × 1.6mmパッケージ

すべて表示 showmore-icon

市場最小、1.7V~5.5V、1A LDO (100mV max)

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.71
機能
  • 動作範囲:1.7V~5.5V
  • 保証ドロップアウト:100mV (1A時)
  • 出力精度:±1.6% (全ライン、負荷、および温度範囲)
  • 可変出力:0.6V~5.2V
  • フォールドバック電流保護
  • サーマルシャットダウン保護
  • 低ノイズ:15µVRMS (typ)
  • 小型ウェハレベルパッケージ(WLP) (1.6mm x 2.7mm)
追加の詳細
show more Icon

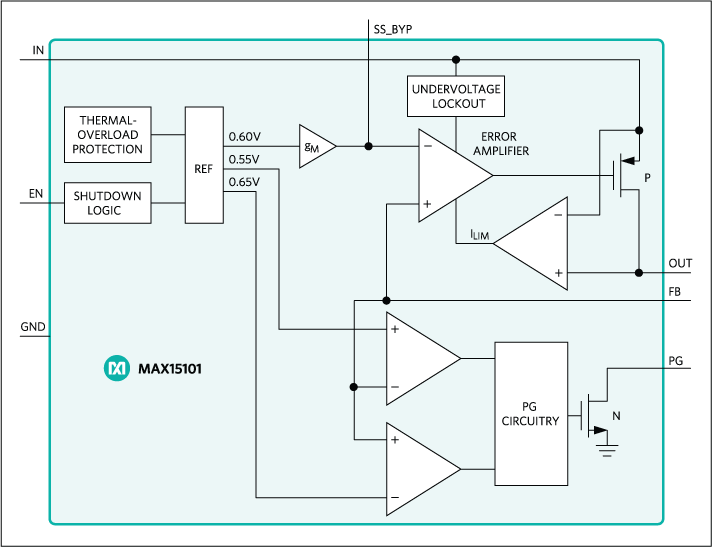

MAX15101は、ネットワーキング、データ通信、およびサーバーアプリケーション用に最適化された小型、低ドロップアウトのリニアレギュレータです。このレギュレータは、1.7V~5.5Vの入力電源で最大1Aを供給し、出力精度は±1.6%です。出力は、最低0.6Vまで調整可能で、保証ドロップアウト電圧は最大負荷で100mV以下です。内蔵pチャネルスイッチは、フォールドバック電流制限およびサーマルシャットダウンによって保護されます。

MAX15101は、外部バイパス入力を備えており、ノイズを低減します。このバイパス入力はソフトスタート制御としても機能します。イネーブル入力とパワーグッド出力は、電源シーケンス制御のために備えられています。

MAX15101は、ウェハレベルパッケージ(WLP) (1.6mm x 2.7mm)で提供され、-40℃~+85℃の動作温度範囲での動作が完全に保証されています。

アプリケーション

  • 基地局
  • ネットワーキング
  • PLL電源
  • サーバ
  • テレコム/データ通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15101EWL+
  • HTML
  • HTML
MAX15101EWL+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

MAX15103EVKIT

MAX15101、MAX15102、およびMAX15103の評価キット

zoom

MAX15103EVKIT

MAX15101、MAX15102、およびMAX15103の評価キット

MAX15101、MAX15102、およびMAX15103の評価キット

機能と利点

  • 入力電圧範囲:1.7V~5.5V
  • 出力電流
    • 1A (MAX15101)
    • 2A (MAX15102)
    • 3A (MAX15103)
  • 出力電圧範囲:0.6V~(VIN - 200mV)
  • 保証ドロップアウト:200mV (3A時)
  • イネーブル入力/パワーグッド出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15101/MAX15102/MAX15103の評価キット(EVキット)は、ウェハレベルパッケージ(WLP)の最大1A/2A/3Aを供給可能な小型低ドロップアウトリニアレギュレータのMAX15101/MAX15102/MAX15103を評価するための実証済みデザインを提供します。これらのEVキットは、MAX15101では1A負荷電流で、MAX15102では2Aで、MAX15103では3Aで1.5V出力にプリセットされています。これらのEVキットは、イネーブル入力とパワーグッド出力を提供し、1.7V~5.5Vの電源で動作可能です。入力電源範囲の高い電圧付近で動作する場合は、各ICのデータシートの「Operating Region and Power Dissipation (動作範囲と電力消費)」を参照してください。

アプリケーション

  • 基地局
  • ネットワーキング
  • PLL電源
  • サーバ
  • テレコム/データ通信

MAX15101EVKIT

MAX15101、MAX15102、およびMAX15103の評価キット

zoom

MAX15101EVKIT

MAX15101、MAX15102、およびMAX15103の評価キット

MAX15101、MAX15102、およびMAX15103の評価キット

機能と利点

  • 入力電圧範囲:1.7V~5.5V
  • 出力電流
    • 1A (MAX15101)
    • 2A (MAX15102)
    • 3A (MAX15103)
  • 出力電圧範囲:0.6V~(VIN - 200mV)
  • 保証ドロップアウト:200mV (3A時)
  • イネーブル入力/パワーグッド出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15101/MAX15102/MAX15103の評価キット(EVキット)は、ウェハレベルパッケージ(WLP)の最大1A/2A/3Aを供給可能な小型低ドロップアウトリニアレギュレータのMAX15101/MAX15102/MAX15103を評価するための実証済みデザインを提供します。これらのEVキットは、MAX15101では1A負荷電流で、MAX15102では2Aで、MAX15103では3Aで1.5V出力にプリセットされています。これらのEVキットは、イネーブル入力とパワーグッド出力を提供し、1.7V~5.5Vの電源で動作可能です。入力電源範囲の高い電圧付近で動作する場合は、各ICのデータシートの「Operating Region and Power Dissipation (動作範囲と電力消費)」を参照してください。

アプリケーション

  • 基地局
  • ネットワーキング
  • PLL電源
  • サーバ
  • テレコム/データ通信

MAX15102EVKIT

MAX15101、MAX15102、およびMAX15103の評価キット

zoom

MAX15102EVKIT

MAX15101、MAX15102、およびMAX15103の評価キット

MAX15101、MAX15102、およびMAX15103の評価キット

機能と利点

  • 入力電圧範囲:1.7V~5.5V
  • 出力電流
    • 1A (MAX15101)
    • 2A (MAX15102)
    • 3A (MAX15103)
  • 出力電圧範囲:0.6V~(VIN - 200mV)
  • 保証ドロップアウト:200mV (3A時)
  • イネーブル入力/パワーグッド出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15101/MAX15102/MAX15103の評価キット(EVキット)は、ウェハレベルパッケージ(WLP)の最大1A/2A/3Aを供給可能な小型低ドロップアウトリニアレギュレータのMAX15101/MAX15102/MAX15103を評価するための実証済みデザインを提供します。これらのEVキットは、MAX15101では1A負荷電流で、MAX15102では2Aで、MAX15103では3Aで1.5V出力にプリセットされています。これらのEVキットは、イネーブル入力とパワーグッド出力を提供し、1.7V~5.5Vの電源で動作可能です。入力電源範囲の高い電圧付近で動作する場合は、各ICのデータシートの「Operating Region and Power Dissipation (動作範囲と電力消費)」を参照してください。

アプリケーション

  • 基地局
  • ネットワーキング
  • PLL電源
  • サーバ
  • テレコム/データ通信
