MAX15003

トラッキング/シーケンス付き、トリプル出力バックコントローラ

すべて表示 showmore-icon

シーケンスおよびトラッキング制御付き、出力当り15Aを供給するフレキシブルなトリプルコントローラ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.40
機能
  • 入力電圧範囲:5.5V~23V、または5V ±10%
  • トリプル出力同期バックコントローラ
  • 同位相または120°位相差動作を選択可能
  • 調整可能な出力電圧:0.6V~0.85VIN
  • 無損失谷モード電流検出またはRSENSEを使う高精度谷電流検出
  • 外部補償によって最大限のフレキシビリティ
  • デジタルソフトスタートとソフトストップ
  • シーケンスまたは同時/レシオメトリックVOUTトラッキング
  • 個別のPGOOD出力
  • プログラマブルなタイムアウト期間付き、アクティブローRESET出力
  • プログラマブルスイッチング周波数:200kHz~2.2MHz
  • 外部周波数同期
  • ヒカップモード短絡保護
  • 7mm x 7mmの省スペース48ピンTQFNパッケージ

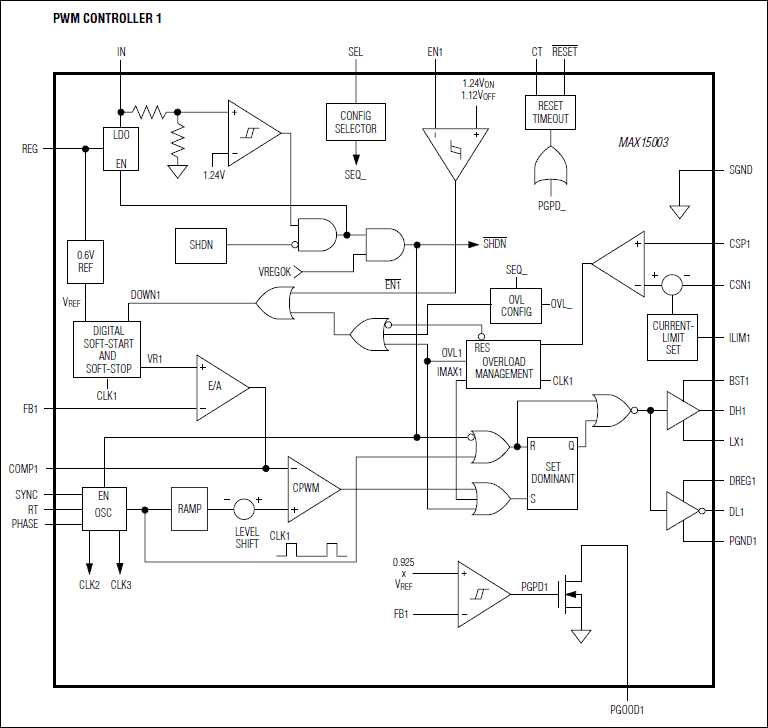

製品概要
show more Icon

MAX15003は、トリプル出力PWM (パルス幅変調)ステップダウンDC-DCコントローラで、トラッキングおよびシーケンス機能を備えています。このデバイスは、5.5V~23Vまたは5V ±10%の入力電圧範囲で動作します。各PWMコントローラは、最低0.6Vまで調整可能な出力を提供し、優れた負荷およびラインレギュレーションによって出力当り最大15Aを供給します。MAX15003は、高性能な小型パワーマネージメントソリューション用に最適化されています。

同時トラッキング、レシオメトリックトラッキング、および出力シーケンスのオプションによって、システム要件に応じて、パワーアップ/パワーダウンシーケンスを調整することができます。MAX15003の各PWMセクションは、外部補償による電圧モード制御方式を採用しているため、優れたノイズ耐性が可能となり、インダクタ値とコンデンサタイプを広い範囲で選択することができます。各PWMセクションは、200kHz~2.2MHzにプログラム可能な同一の固定スイッチング周波数で動作し、SYNC入力を使用して外部クロック信号に同期することができます。各コンバータは、120°の位相差で、最高2.2MHzで動作するため入力コンデンサリップル周波数は最高6.6MHzまで高くなります。このため、RMS入力リップル電流が小さくなり、入力バイパスコンデンサのサイズを大幅に小型化することができます。

MAX15003は、ヒステリシス付き入力低電圧ロックアウトを内蔵し、各コンバータのグリッチレスパワーアップ/パワーダウン用のデジタルソフトスタート/ソフトストップを備えています。調整可能なタイムアウト期間付きパワーオンリセット(アクティブローRESET)は、3つすべての出力を監視し、すべての出力がレギュレーション内になるとアクティブローRESET信号をプロセッサに提供します。保護機能として、無損失谷電流モード電流制限とヒカップモード出力短絡保護を備えています。

MAX15003は、7mm x 7mmの48ピンTQFN-EPパッケージで提供され、-40℃~+125℃の自動車用温度範囲での動作が保証されています。MAX15003のデュアルバージョンについては、MAX15002のデータシートを参照してください。

アプリケーション

  • ネットワーキング/サーバ電源
  • PCI Express®ホストバスアダプタ電源
  • POL (Point-of-Load)型DC-DCコンバータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15003ATM+
  • HTML
  • HTML
MAX15003ATM+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX15003EVKIT

Evaluation Kit for the MAX15003

zoom

MAX15003EVKIT

Evaluation Kit for the MAX15003

Evaluation Kit for the MAX15003

機能と利点

  • Triple-Output Power Supply
    • VOUT1 (3.3V, 3A)
    • VOUT2 (2.5V, 4A)
    • VOUT3 (1.2V, 10A)
  • 600kHz PWM Switching
  • Programmable Switching Frequency Up to 2.2MHz
  • External Frequency Synchronization
  • Selectable Tracking or Sequencing Operation Mode
  • Selectable Phase Operation Mode
  • Individual PGOOD and Active-Low RESET Signal Outputs
  • Fully Assembled and Tested

製品の詳細

The MAX15003 evaluation kit (EV kit) is a fully assembled and tested surface-mount printed-circuit board (PCB) that demonstrates the capabilities of the MAX15003 IC. The MAX15003 IC is a high-performance triple-output synchronous buck controller, capable of delivering up to 10A per output with tracking and sequencing capability. The EV kit requires a DC input-voltage range of 6V to 14V (12V typ) for normal operation.

The EV kit outputs are configured for 3.3V, 2.5V, and 1.2V, and provide 3A, 4A, and 10A, respectively. The MAX15003 IC switching frequency is programmed to 600kHz or can be synchronized to an external clock signal with a frequency of up to 2.2MHz. The phase-and-tracking/sequencing operation modes are configurable. The PGOOD1, PGOOD2, PGOOD3, and active-low RESET logic signal output pads are provided for circuit monitoring.

Applications

  • Networking/Server Power Supplies
  • PCI Express® Host Bus Adapter Power Supplies
  • Point-of-Load DC-DC Converters
