製品概要

機能と利点

  • 完全なデジタル絶縁ソリューション
    • 絶縁耐圧:600VRMS (60秒)
    • 片方向出力で短絡保護
    • 動作絶縁電圧:200VRMS
    • 4つの片方向信号経路:2つの入力/2つの出力
    • 2つの双方向オープンドレイン信号経路
    • 片方向データレート:50Mbps (max)
    • 双方向データレート:2Mbps (max)
  • 多数のインタフェース規格に適合
    • I2C
    • SPI
    • RS-232、RS-485/RS-422
    • SMBus、PMBusインタフェース

製品概要

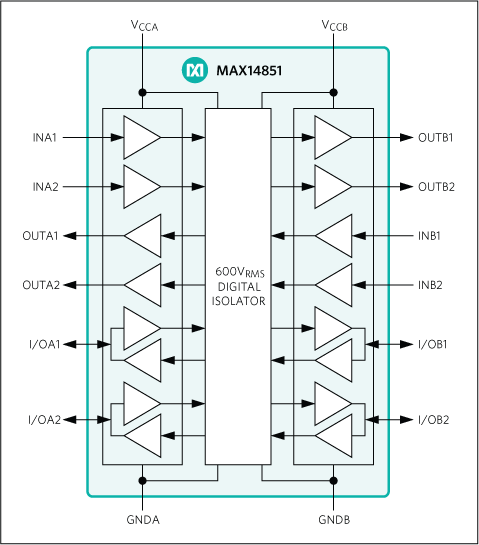

MAX14851は、マキシムの独自プロセス技術を採用した6チャネルデジタルアイソレータで、そのモノリシック設計は、異なる電源領域を備えた回路間で、小型で低コストのデジタル信号転送を提供します。この技術は低消費電力および高チャネル密度を実現します。

4つの片方向チャネルはそれぞれDCから50Mbpsまでが可能で、4つのチャネルのうち2つは各方向に絶縁バリアを越えてデータを通過させます。2つの双方向チャネルは、オープンドレインで、それぞれDCから2Mbpsまでのデータレートが可能です。

アイソレータの両側の独立した3.0V~5.5V電源によって、レベルトランスレータとしての使用に最適です。MAX14851はSPIバス、I2Cバス、RS-232、RS-485/RS-422バスの絶縁、および汎用の絶縁に使用することができます。バスアイソレータとして使用した場合、別のチャネルを電源監視とリセット信号に使用することができます。

MAX14851は16ピンQSOPパッケージ(3.9mm × 4.94mm)で提供されます。このデバイスは-40℃~+125℃の温度範囲での動作が保証されています。

MAX14851はMAX14850の機能置換品であり、MAX14850と同じピン配置です。

アプリケーション

  • バッテリマネージメント
  • 産業用制御システム
  • 絶縁型I2C、SPI、RS-232/422/485インタフェース
  • 医療用システム
  • テレコムシステム
