MAX14815

製造中

オクタル(8回路) 5レベルパルサー、T/Rスイッチおよびエンベデッドビームフォーミング内蔵

業界初のビームフォーミング内蔵オクタル(8回路) 5レベルパルサーでポータブル超音波システムの設計を簡素化し電力を節約

製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 小型およびポータブルアプリケーション用に最適化
    • 高密度、8チャネル5レベルパルサーを68ピンTQFNパッケージ(10mm × 10mm)に封止
    • 低電力、低ノイズアクティブT/Rスイッチ内蔵
    • DirectDrive®アーキテクチャによって外部フローティング電源(FPS)およびHV信号コンデンサが不要
    • エンベデッドビームフォーメーションによって送信FPGAが不要、PCBレイアウトを簡素化、および同期を容易化
  • 柔軟性
    • 多重化の受信に対応
    • 内部/外部ビームフォーミングリソースを使用可能
  • ビームフォーミング用のエンベデッドデジタルリソース
    • 1K × 24のパルス波テーブルメモリに最大1024の固有パターン(各8シンボル、3ビット/シンボル)を保存
    • 1.5K × 24のラインナンバーメモリに最大1.5Kの異なるラインの遅延およびパターンアドレス情報を保存
    • 128 × 24のラインタイプレジスタに全チャネル共通のグローバルラインタイプ情報を保存
    • 遅延ビームフォーメーション用のステートマシン(時間分解能：5ns)
    • 設定可能なサイクル数およびパターンタイムベース(サンプル時間)
  • 高性能(画像品質が向上する設計)
    • 優れた2次高調波歪みおよびパルスインバージョン：-40dBc (5MHz)
    • 低伝播遅延によってドップラーモードの優れた位相ノイズおよび優れたデバイス間整合を確保：14ns (typ)
    • 高速立上り/立下りエッジによって高分解能のPWMおよび音響パワー制御が可能
  • 低電力
    • 低自己消費電力：4.3mW/チャネル(typ)
    • CWDおよび低電圧モード用の設定可能な電流能力
  • 堅牢性
    • 温度警告：110℃
    • サーマルシャットダウン：150℃
    • HVレールへの出力クランプダイオード

MAX14815は高集積、オクタル(8回路) 5レベル、高電圧超音波トランスミッタ(パルサー)です。

このパルサーは、2つの個別のHV電源ペアから超音波システムの圧電トランスデューサを駆動するための高周波HVバイポーラパルスを生成します。各チャネルは最大200VPPを送信可能で、最大2Aの電流能力を備え、2Aのアクティブクランプを内蔵しています(ゼロ復帰)。電流能力は最小0.4Aまで設定可能です。

このパルサーはエンベデッドデジタルリソース(SRAMおよびステートマシン)を使って制御可能で、これらをビームフォーミング送信のサポートに使用することによって、相互接続数およびFPGAのI/O数を大幅に節約することができます。エンベデッドデジタルリソースは高速シリアルインタフェースを介して設定され、バーストシェーピング用のPWMやビームシェーピング用のアポダイゼーションなどの高度な送信手法に対応します。

あるいは、専用のCMOSロジック入力を介して外部デジタルリソース(FPGA)によってこのデバイスを従来の方法で制御することも可能です。

MAX14815は、8つの個別の低ノイズ、低インピーダンスアクティブT/Rスイッチも備えています。

T/Rスイッチを外部で設定し、送信チャネル数よりも少ない受信チャネル数を使用する多重化の受信に対応することが可能です。

MAX14815はTQFNパッケージ(10mm × 10mm)に封止されています。

アプリケーション

  • HVトランスデューサMEMSドライバ
  • 超音波産業用アプリケーション(NDT)
  • 超音波医療用画像処理
MAX14815
オクタル(8回路) 5レベルパルサー、T/Rスイッチおよびエンベデッドビームフォーミング内蔵
MAX14815 Simplified Block Diagram
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

秘密保持契約（NDA）をリクエスト

技術文書一式は、秘密保持契約（NDA）の締結後にご利用いただけます。

秘密保持契約（NDA）をリクエスト
さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

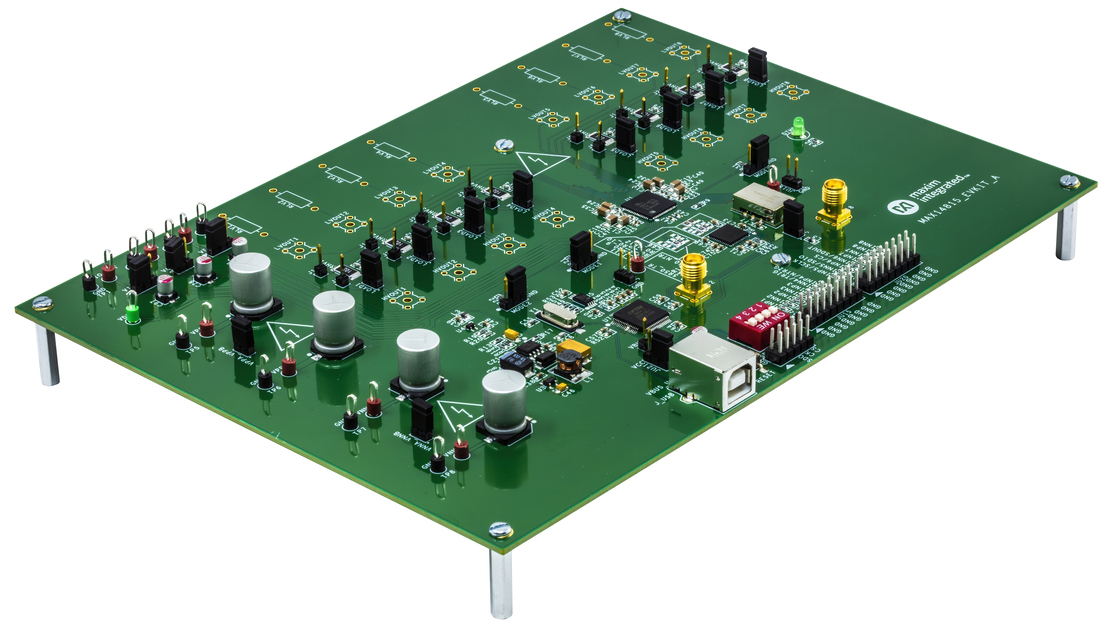

eval board
schematic 1
schematic 2
schematic 3
MAX14815EVKIT

MAX14815の評価キット

今すぐ購入 詳細を表示

機能と利点

  • MAX14815の簡便な評価
  • 3レベルまたは5レベルモードに設定可能
  • 設定可能なマスタークロック周波数およびトリガ
  • 外部クロックおよび外部トリガのオプション
  • 高電圧出力用3.5mmスコーププローブジャック実装
  • Windows XP®、Windows 7、Windows 8.1、Windows 10対応ソフトウェア
  • 完全実装および試験済み
  • 実証済みPCBレイアウト
  • RoHS準拠

製品詳細

MAX14815の評価キット(EVキット)は、高電圧、高周波、5レベルオクタル(8回路)パルサーのMAX14815を評価するための実証済みデザインを提供します。

MAX14815のEVキットは、USB-SPIインタフェース、高周波クロックジェネレータ、および同期トリガを備えています。また、MAX14815はICのビームフォーミング機能を実行するための簡素なグラフィカルユーザーインタフェース(GUI)を提供するWindows 7®、Windows 8.1®、およびWindows 10®対応ソフトウェアも備え、完全なPCベースの評価プラットフォームとなっています。

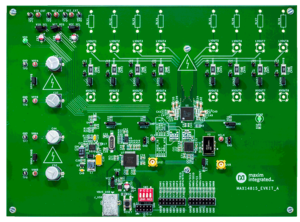

MAX14815EVKIT
MAX14815の評価キット

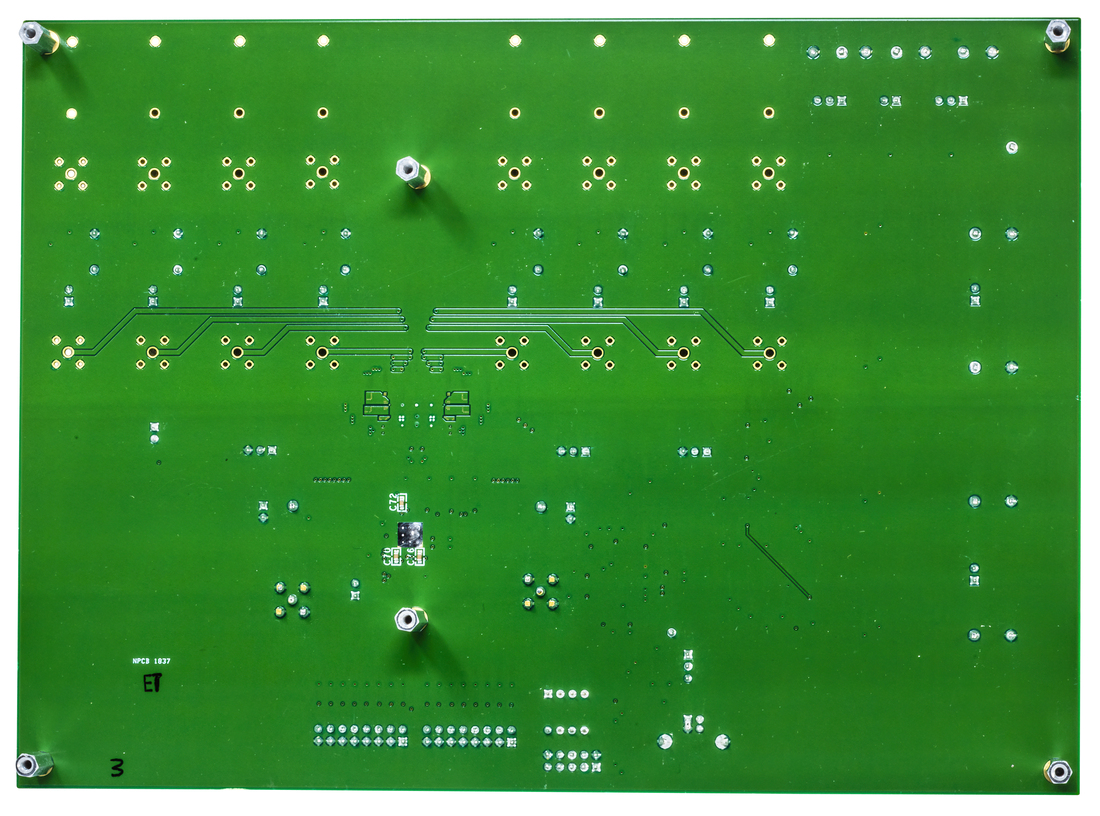

MAX14815EVKIT Angle MAX14815EVKIT Bottom MAX14815EVKIT Top
