MAX14759

レール以上/以下、低オン抵抗アナログスイッチ

すべて表示 showmore-icon

電源を簡素化する±25Vレール以上/以下スイッチ

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.94
特長
  • 電源要件を簡素化
    • 電源範囲:+3.0V~+5.5V
    • 信号範囲:-25V~+25V
  • 高性能
    • 低オン抵抗:1Ω (max)または2Ω (max)
    • 低いRON平坦性:2.4mΩ (typ)および5.1mΩ (typ)
    • スイッチ電流:500mA (max) (MAX14759)
    • サーマルシャットダウン保護
    • 動作温度範囲:-40℃~+85℃
    • 高帯域幅:100MHz (typ)の挿入損失
    • 高ESD保護:2kV (max)
  • 基板スペースを節減
    • 小型8ピンおよび10ピンTDFNパッケージ
製品概要
show more Icon

アナログスイッチのMAX14759/MAX14761/MAX14763は、その電源レール以上のバイポーラ信号を通過させることができます。これらのデバイスは、+3.0V~+5.5Vの単一電源で動作し、-25V~+25Vの範囲の信号に対応します。

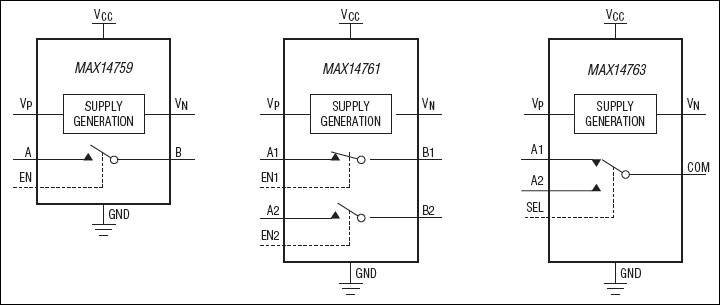

MAX14759は、単極/単投(SPST)アナログスイッチで、MAX14761は、デュアルSPSTアナログスイッチです。MAX14763は、単極/双投(SPDT)アナログスイッチです。

MAX14759は、1Ω (max)のオン抵抗と±200nA (max)のオンリーク電流を備えています。MAX14761/MAX14763は、2Ω (max)のオン抵抗と±100nA (max)のオンリーク電流を備えています。この低オン抵抗と高帯域幅によって、デジタルおよびアナログ信号スイッチアプリケーションでの使用が可能です。

MAX14759/MAX14763は、8ピンTDFNパッケージ(3mm x 3mm)で提供されます。MAX14761は、10ピンTDFNパッケージ(3mm x 3mm)で提供されます。これらのデバイスは、-40℃~+85℃の拡張温度範囲での動作が保証されています。

携帯アプリ

アプリケーション

  • ATEシステム
  • オーディオ信号ルーティングおよびスイッチング
  • CANバス終端切替
  • インダストリアル用測定システム
  • 計測システム
  • 医療用システム
  • 光リレー代替
  • RS-485終端切替

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.94

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX14759ETA+
  • HTML
  • HTML
MAX14759ETA+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 27, 2024

- 2400

ASSEMBLY

MAX14759ETA+

製造中

MAX14759ETA+T

製造中

10 11, 2013

- 1345

ASSEMBLY

MAX14759ETA+

製造中

MAX14759ETA+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 27, 2024

- 2400

arrow down

ASSEMBLY

MAX14759ETA+

製造中

MAX14759ETA+T

製造中

10 11, 2013

- 1345

arrow down

ASSEMBLY

MAX14759ETA+

製造中

MAX14759ETA+T

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX147XXEVKIT

MAX14759、MAX14760、MAX14761、MAX14762、MAX14763、およびMAX14764の評価キット

zoom

MAX147XXEVKIT

MAX14759、MAX14760、MAX14761、MAX14762、MAX14763、およびMAX14764の評価キット

MAX14759、MAX14760、MAX14761、MAX14762、MAX14763、およびMAX14764の評価キット

機能と利点

  • 入力電源範囲:+3V~+5.5V
  • シングルチャネルおよびデュアルチャネルのスイッチを評価可能
  • 入力信号電圧範囲:±25V
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX147xxの評価キット(EVキット)は、Beyond-the-RailsスイッチのMAX14759およびMAX14760ファミリを評価するための完全実装および試験済みの回路基板です。このEVキットは8ピンと10ピンの両方のTDFN表面実装パッケージ用の実装パターンを備えているため、上記スイッチファミリの任意の製品を評価することができます。これらのスイッチは+3V~+5.5Vの単一電源で動作します。
このEVキットは、シングルチャネルスイッチのMAX14759がU1に実装されています。このEVキットはMAX14760~MAX14764の評価にも使用することができます。

アプリケーション

  • ATEシステム
  • オーディオ信号ルーティングおよびスイッチング
  • CANバス終端切替
  • インダストリアル用測定システム
  • 計測システム
  • 医療用システム
  • 光リレー代替
  • RS-485終端切替

リファレンス・デザイン 1

MAXREFDES67 Hardware.

Universal Input Micro PLC

zoomopens a dialog

MAXREFDES67

Universal Input Micro PLC

Universal Input Micro PLC

機能と利点

Features

  • High accuracy
  • -10V to +10V ±20% voltage inputs
  • -20mA to +20mA ±20% current inputs
  • RTD and TC tested temperature range (-40°C to +150°C)
  • Software-controlled input type
  • 24V input protection
  • Isolated power and data
  • Board and sensor calibration
  • Micro PLC form factor
  • Device drivers
  • Example C source code
  • Test data

Competitive Advantages

  • Flexibility
  • Accelerated time to market
  • Ease of use

Applications

  • Industrial control and automation
  • Process control
  • PLC
詳細なリファレンス・デザインを表示 external link
