製品概要
機能と利点
- 最小限の消費電力でバッテリ接続モジュールを保護
- 広動作入力電圧:+2.1V~+5.5V
- 連続電流性能:4.5A
- pFET内蔵:15mΩ (typ)
- 超低消費電流:13µA (typ)
- OVLO実装の高精度な設計が可能
- プリセットされた内部高精度OVPスレッショルド
- MAX14736:4.7V ±2.0%
- MAX14737:5.2V ±2.0%
- プレミアムセキュリティによってシステムの信頼性を向上
- サージ耐性:最大±35V
- ソフトスタートによって突入電流を最小化
- 出力ホットプラグイン保護
- サーマルシャットダウン
- 超高速OVP応答時間:200ns (typ)
- 小型WLPによって基板スペースを最小化
- 9ピンWLP (1.34mm x 1.36mm)
製品概要
過電圧保護(OVP)デバイスのMAX14736/MAX14737は、ポータブル機器のバッテリ駆動モジュールを過電圧フォルトから保護します。これらのデバイスは、15mΩ (typ)の低オン抵抗および13µA (typ)の低自己消費電流によって消費電力を最小限に抑えるため、低電力システムに最適な選択です。また、これらのデバイスは、高精度過電圧ロックアウト(OVLO)スレッショルド、超高速応答時間、および最大±35Vのサージサプレッション機能を備えているため、高スルーレート、高電圧過渡に対しても優れた保護を提供することができます。

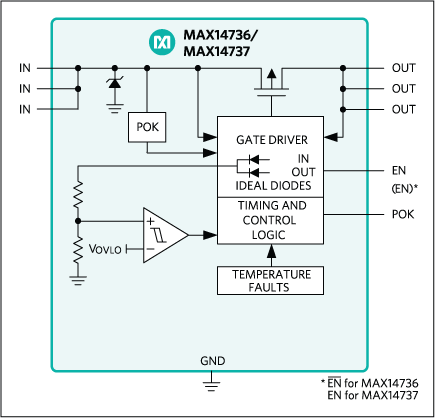

これらのデバイスの内蔵パワートランジスタは、pチャネルデバイスですが、OUT-IN間の固有ボディダイオードは適切な設計技術を使用して取り外されています。したがって、スイッチがオフ状態のときは、これらのデバイスに特有の逆電流から保護されます。MAX14736/MAX14737は、プッシュプルPOK出力を備え、過電圧、低電圧、サーマルフォルトのいずれかが検出された場合や、デバイスがシャットダウンモードに入った場合、このプッシュプルPOK出力をローにします。
MAX14736のイネーブル端子(EN)はアクティブローであるのに対し、MAX14737のイネーブル端子(EN)はアクティブハイです。
イネーブル端子をアクティブ状態にした場合、デバイスはイネーブルされます。非アクティブ状態にした場合、デバイスは低電力シャットダウンモードに入り、スイッチはオフ状態に保たれます。
MAX14736/MAX14737は、小型9ピンウェハレベルパッケージ(WLP) (1.34mm x 1.36mm)で提供され、-40℃~+85℃の拡張温度範囲で動作します。
アプリケーション
- 電子書籍リーダー
- スマートフォン
- タブレットPC
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
