MAX14582

業界最小および最低(VL)フルスピードUSBトランシーバ、低VIO 3/5線インタフェース内蔵

省スペースフルスピードUSB 2.0準拠トランシーバ

データシート (Rev. 0)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 柔軟なUSBトランシーバ設計を提供
    • 3線式インタフェースをサポート(MAX14581)
    • 5線式インタフェースをサポート(MAX14582)
    • USB 2.0 (フルスピード、12Mbps)準拠トランシーバ
    • +1.2V～+3.6Vインタフェース電圧(VL)
    • エニュメレーション入力によってD+プルアップ抵抗を制御
    • ディセーブルモードの電流：13µA (typ)
  • PCB面積を最小化
    • D+にプルアップ抵抗内蔵
    • 直列抵抗内蔵
  • 追加の保護機能によってシステム信頼性が向上
    • 低出力容量によって外付けUSB HSトランシーバの並列接続が容易
    • 電源シーケンス不要
    • 最大3.6VのD+/D-電圧を許容可能(VBUS = 0Vの場合)
    • 28V耐圧VBUSピン
    • VBUS検出用バス検出(BD)ピン(MAX14581のみ)
    • D+/D-およびVBUSに高ESD保護
      • ±15kV HBM

USB対応トランシーバのMAX14581/MAX14582は、低電圧ASICをUSBにインタフェースするために必要なスペースと外付け部品数を最小限に抑えるように設計されています。これらのデバイスは、フルスピード(12Mbps)専用のUSB 2.0規格に準拠しています。これらのトランシーバは、3.3Vレギュレータ、および1.5kΩ D+プルアップ抵抗を内蔵し、USB I/Oポート(D+、D-)を保護する±15kV ESD HBM保護回路を備えています。また、MAX14581/MAX14582は、直列抵抗も内蔵しているため、デバイスをUSBコネクタに直接配線することができます。

各デバイスは、最低+1.2Vまでのロジック電源電圧で動作し、低電圧ASICとの適合性を保証します。低電力ディセーブルモードによって、VBUSから流れる電流消費は標準で13µA (typ)以下に低減されます。エニュメレート機能によってD+プルアップ抵抗が制御されるため、各デバイスはプラグインした状態のままで論理的に切断することができます。

これらのデバイスは、D+/D-に36Ω (typ)の直列抵抗を備えており、USBコネクタに直接接続することができます。各デバイスは、ペリフェラルまたはホスト(FS) USBトランシーバのいずれとしても使用することができます。ホストUSBトランシーバにする場合、MAX14581/MAX14582は外付け15kΩプルダウン抵抗を必要とし、ENUMをロジックローに駆動する必要があります。

MAX14581 (3線式)は、DATおよびSE0インタフェース信号を備えています。このトランシーバは、USB検出機能を備え、USB VBUSの存在を監視し、BDピンを使用してイベントを通知します。

MAX14582 (5線式)は、VP、VM、およびRCVインタフェース信号を備えています。MAX14582のVBUSの検出はVP = VM = ロジックハイのようにエンコードされます。

各デバイスは、-40℃～+85℃の拡張温度範囲で動作し、12ピン、ウェハレベルパッケージ(WLP)で提供されます。

アプリケーション

  • 電子書籍リーダー
  • ポータブルメディアプレーヤー
  • スマートフォン
  • タブレット
MAX14582
業界最小および最低(VL)フルスピードUSBトランシーバ、低VIO 3/5線インタフェース内蔵

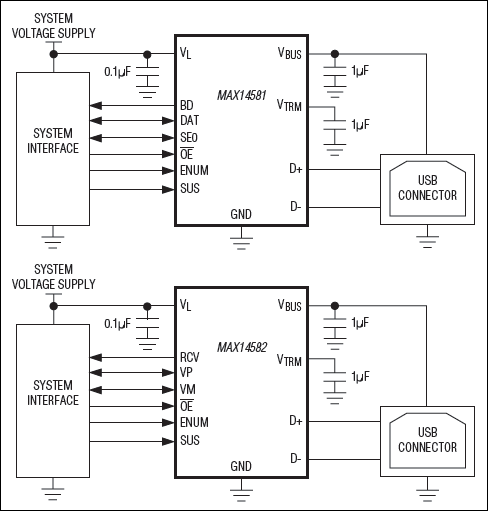

MAX14581、MAX14582：標準動作回路
