MAX1358B

ADC、DAC、UPIO、RTC、電圧モニタ、および温度センター内蔵、16ビット、データ収集システム

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.43
特長
  • 単一電源動作:+1.8V~+3.6V
  • マルチチャネル16ビットシグマデルタADC
    • 設定可能な変換レート:10sps~477sps
    • 自己/システムオフセットおよび利得較正
    • 1、2、4、または8の利得を備えたPGA
    • ユニポーラ/バイポーラモード
    • 10の入力差動マルチプレクサ
  • 10ビットのフォース/センスDAC
  • 汎用オペアンプ
  • デュアルSPDTおよびSPSTアナログスイッチ
  • 選択可能なリファレンス
    • 1.25V、2.048V、および2.5V
  • チャージポンプ内蔵
  • システムサポート
    • RTCおよびアラームレジスタ
    • 内部/外部温度センサー
    • クロック出力を備えた発振器内蔵
    • ユーザープログラマブルI/Oおよび割込み発生器
    • VDDモニタ
  • SPI/QSPI/MICROWIRE対応の4線式シリアルインタフェース
  • 省スペース(6mm x 6mm x 0.8mm)の40ピンTQFNパッケージ
製品概要
show more Icon

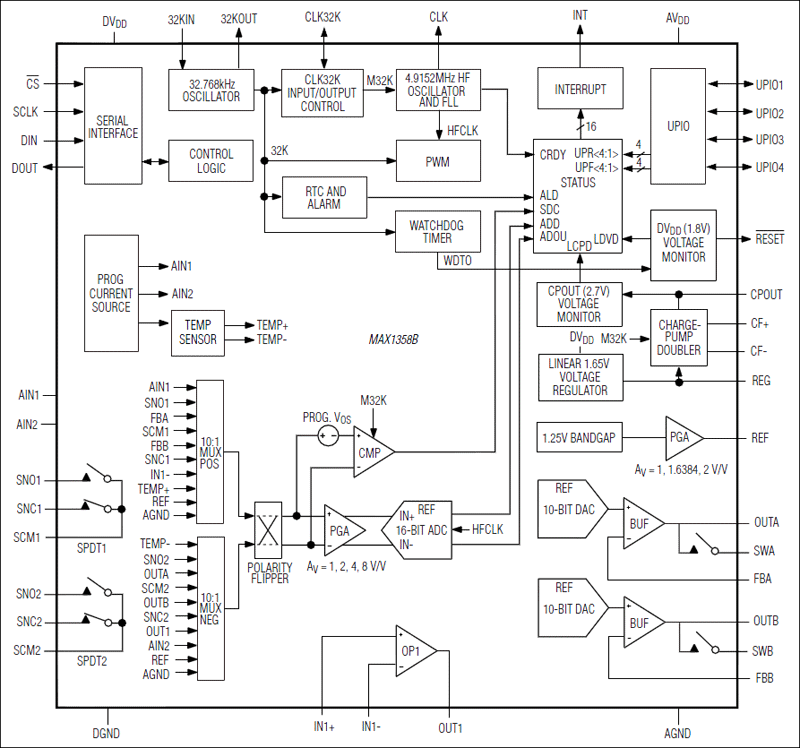

スマートデータ収集システム(DAS)のMAX1358Bは、16ビットシグマデルタアナログ-ディジタルコンバータ(ADC)、およびマイクロプロセッサ(µP)ベースシステム用のシステムサポート機能をベースにしています。このデバイスは、単一チップにADC、DAC、オペアンプ、内部選択可能な電圧リファレンス、温度センサー、アナログスイッチ、32kHz発振器、アラーム内蔵リアルタイムクロック(RTC)、高周波数ロックループ(FLL)クロック、4つのユーザープログラマブルI/O、割込み発生器、および1.8V/2.7V電圧モニタを集積しています。

MAX1358Bは、0~AVDDの信号レベルを受け入れるデュアル10:1差動入力マルチプレクサ(mux)を備えています。内蔵の1x~8x可変利得アンプ(PGA)は、低レベル信号を測定し、必要な外部回路を減らします。

MAX1358Bは、+1.8V~+3.6Vの単一電源で動作し、消費電流はわずか1.15mA (通常モード)および3µA (スリープモード)となります。MAX1358Bは、1つの汎用オペアンプを備えた2つのDACを備えています。

シリアルインタフェースは、SPI™/QSPI™またはMICROWIRE™のいずれにも対応しており、起動、設定、および全機能ブロックのステータスのチェックに使用されます。

MAX1358Bは、省スペースの40ピンTQFNパッケージで提供され、民生用温度範囲(0℃~+70℃)および拡張温度範囲(-40℃~+85℃)が保証されています。

アプリケーション

  • バッテリ駆動およびポータブル機器
  • データ収集システム
  • 電気化学および光センサー
  • 産業用制御
  • 医療用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.43

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1358BETL+
  • HTML
  • HTML
MAX1358BETL+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

WAFER FAB

MAX1358BETL+

製造中

MAX1358BETL+T

製造中

10 21, 2014

- 1460

TEST

MAX1358BETL+

製造中

MAX1358BETL+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 9, 2023

- 2276A

arrow down

WAFER FAB

MAX1358BETL+

製造中

MAX1358BETL+T

製造中

10 21, 2014

- 1460

arrow down

TEST

MAX1358BETL+

製造中

MAX1358BETL+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

MAX1358EVKIT

MAX1358の評価キット

zoom

MAX1358EVKIT

MAX1358の評価キット

MAX1358の評価キット

機能と利点

  • MAX1358データ収集システム
  • EVキット制御用のグラフィカルユーザインタフェース(GUI)
  • MAXQ2000マイクロコンピュータ
    • 64kB (32k x 16)のフラッシュメモリ
    • 2kB (1k x 16)のデータRAM
  • UARTからRS-232の物理インタフェース
  • シリアルメモリ
    • 2kB IIC EEPROM
    • 4kB SPI™ EEPROM
    • 512バイトの1-Wire®
  • 内部および外部温度センサ
  • MAX1358内部温度センサ
    • 外部トランジスタ温度センサ
    • 外部リニア温度センサ
    • 外部サーミスタ
  • 圧電ブザー

製品の詳細

MAX1358の評価キット(EVキット)は、データ収集システムのMAX1358の性能を評価するための便利なプラットフォームです。このEVキットは、PCとインタフェースしてアプリケーションソフトウェアを実行するために必要なすべてのハードウェアを完備しています。

アプリケーション

  • バッテリ駆動およびポータブル機器
  • データ収集システム
  • 電気化学および光センサー
  • 産業用制御
  • 医療用機器
