  4. MAX13331


製品概要

機能と利点

  • 4V~5.5Vの単一電源動作
  • 2MHzのチャージポンプによってAMラジオ干渉を回避
  • グランド基準出力によって、大容量のDCブロッキングコンデンサが不要
  • グランドおよびバッテリ(最大+45VのVBAT)への出力短絡保護、ロードダンプ保護
  • 短絡診断出力
  • 可変利得(MAX13331)または-1.5V/Vの固定利得(MAX13330)
  • 32Ωに対し0.01%のTHD+Nでチャネル当り125mW
  • クリック/ポップ抑制回路を内蔵
  • 高いPSRRによってLDOが不要
  • 出力コンデンサによる低周波応答の悪化なし
  • 各出力端子に±15kVのヒューマンボディモデルのESD保護

製品概要

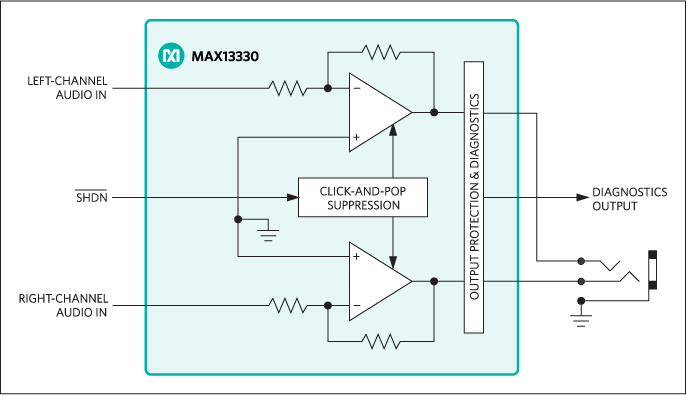

ステレオヘッドフォンアンプのMAX13330/MAX13331は、診断機能を備えたバッテリ/グランドに対する出力短絡およびESD保護を必要とする車載アプリケーション用に設計されています。これらのデバイスはマキシム独自のDirectDriveアーキテクチャを使用して、単一電源からグランド基準の出力を生成し、大容量のDCブロッキングコンデンサを不要にして、基板スペースと部品の高さを節約します。アンプの利得はMAX13330では内部設定されており(-1.5V/V)、MAX13331では抵抗で外部調整可能です。

MAX13330/MAX13331は16Ω負荷にチャネル当り120mW、または32Ω負荷に135mWを供給して、THD+Nは0.01%と低いのが特長です。ローインピーダンスの出力と高効率の内蔵チャージポンプによって、このデバイスは最小8Ωまでの負荷の駆動が可能で、小型のラウドスピーカを使用することができます。PSRRは217Hzで80dBと高く、これらのデバイスはリニアレギュレータを追加することなくノイズの多いデジタル電源での動作が可能です。これらのデバイスはヘッドフォン出力に±15kVのヒューマンボディモデルのESD保護および最大+45Vの短絡保護を備えています。包括的なクリック/ポップ回路によって、起動およびシャットダウン時の可聴クリックおよびポップが抑制されます。低電力シャットダウンモードでは消費電流が3µA (typ)に低減します。

MAX13330/MAX13331は-40℃~+105℃のAEC-Q100レベル2の自動車用温度範囲での動作が保証され、16ピンQSOPパッケージで提供されています。

アプリケーション

  • 車載エンタテイメントシステム
  • 車載後部座席エンタテイメントシステム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

設計リソース
