MAX12527

デュアル、65Msps、12ビット、IF/ベースバンドADC

ご購入

製造中

トップへ

製品概要

機能と利点
製品概要

機能と利点

直接IFサンプリング：最高400MHz
優れたダイナミック性能
- 70.4dB/69.8dB SN比(f_IN = 70MHz/175MHzの場合)
- 84.4dBc/80.2dBc SFDR (f_IN = 70MHz/175MHzの場合)
低電力動作：3.3V
- 647mW (差動クロックモード時)
- 620mW (シングルエンドクロックモード時)
完全差動またはシングルエンドアナログ入力
調整可能な差動アナログ入力電圧
入力帯域幅：750MHz
調整可能な内部または外部共用リファレンス
差動またはシングルエンドクロック
25%～75%のクロックデューティサイクルに対応
ユーザ選択可能なDIV2およびDIV4クロックモード
パワーダウンモード
2の補数またはグレイコードのCMOS出力
範囲外およびデータ有効インジケータ
小型68ピンThin QFNパッケージ
14ビット対応バージョンを提供(MAX12557)
評価キットを提供(MAX12557EVKITを注文してください)

製品概要

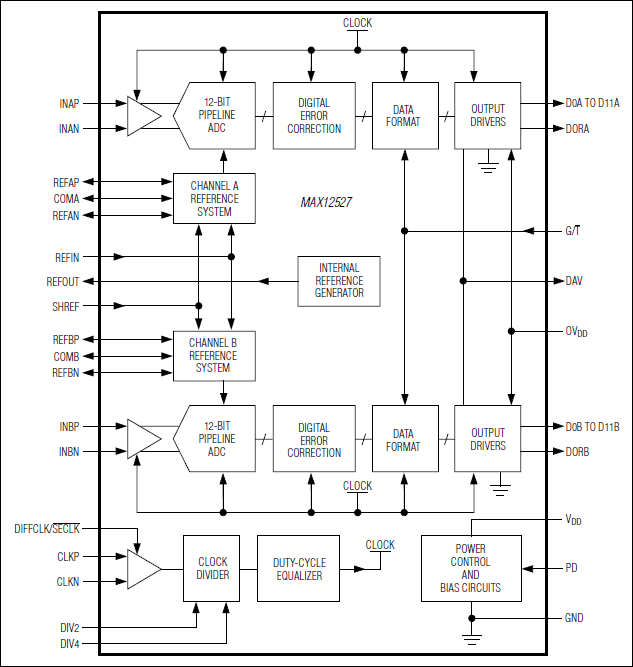

MAX12527はデュアル、3.3V、12ビット、アナログ-ディジタルコンバータ(ADC)で、完全差動広帯域トラック/ホールド(T/H)入力を備え、内蔵の量子化器を駆動します。MAX12527は、中間周波数(IF)およびベースバンドサンプリングアプリケーションにおける低電力、小型サイズ、および高ダイナミック性能に最適化されています。このデュアルADCは3.3Vの単一電源で動作し、消費電力はわずか620mWですが、175MHzの入力周波数で69.8dB (typ)の信号対ノイズ比(SN比)性能を実現します。T/H入力段は、最大400MHzのシングルエンド入力または差動入力を受け付けます。MAX12527は低動作電力に加えて、166µWのパワーダウンモードも備えているため、アイドル期間に節電することができます。

MAX12527はリファレンス構造がフレキシブルであるため、2.048Vの内蔵バンドギャップリファレンスを利用するか、または外部印加リファレンスを受け付けることが可能で、リファレンスを2つのADC間で共用することができます。このリファレンス構造によって、フルスケールアナログ入力範囲を±0.35V～±1.15Vに設定することができます。MAX12527は、差動アナログ入力回路の設計を簡素化し、外付け部品点数を削減するコモンモードリファレンスを備えています。

MAX12527は、シングルエンドまたは差動入力クロックをサポートしています。ユーザが選択可能な2分割(DIV2)および4分割(DIV4)モードによって、設計がフレキシブルになり、クロックジッタによる悪影響がなくなります。クロックデューティサイクルの広範囲な変動は、ADCの内蔵デューティサイクルイコライザ(DCE)で補償されます。

MAX12527は、パラレル、12ビット幅のCMOSコンパチブル出力を2つ備えています。ディジタル出力フォーマットは、2の補数またはグレイコードをピン選択することができます。ディジタル出力用の独立した電源入力は1.7V～3.6Vの電圧を受け付け、各種ロジックレベルとフレキシブルにインタフェースします。MAX12527は10mm x 10mm x 0.8mm、エクスポーズドパドル(EP)付き68ピン薄型QFNパッケージで提供され、拡張温度範囲(-40℃～+85℃)での動作が保証されています。

このADCの14ビットのピンコンパチブルバージョンについては、MAX12557のデータシートを参照してください。

ピンコンパチブル、12/14ビット高速ADCファミリの全リストは、パラメトリック表を参照してください(English only)。

アプリケーション

デジタルセットトップボックス
I/Qレシーバ
IFおよびベースバンド通信レシーバ：セルラ、LMDS、ポイント間マイクロ波、MMDS、HFC、WLAN
低電力データ収集
ポータブル計測機器
超音波および医療用画像化
