MAX1213

ブロードバンドアプリケーション用、1.8V、12ビット、170Msps ADC

業界最高のダイナミック性能を備えた170Msps～250Mspsのピン互換ファミリ、12/10/8ビットADC

データシート (Rev. 4)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 170Mspsの変換レート
  • -68dBFSの低ノイズフロア
  • 優れた低ノイズ特性
    • SNR = 65.8dB (fIN = 100MHzにて)
    • SNR = 64.5dB (fIN = 250MHzにて)
  • 優れたダイナミックレンジ
    • SFDR = 74dBc (fIN =100MHzにて)
    • SFDR = 72.9dBc (fIN = 250MHzにて)
  • fNOTCH = 28.8MHzおよび50MHzのノイズ帯域幅に対して、59.5dBのNPR
  • 1.8V単一電源
  • fSAMPLE = 170MHzおよびfIN = 65MHzで、788mWの電力消費
  • オンチップのトラック/ホールドアンプ
  • 内蔵の1.23Vバンドギャップリファレンス
  • オンチップの選択可能な2分周クロック入力
  • データクロック出力付きのLVDSディジタル出力
  • MAX1213のEVキットが入手可能

MAX1213は、最高300MHzの高いIF周波数において優れたダイナミック性能を発揮するように最適化された12ビット、170Mspsのモノリシックアナログ-ディジタルコンバータ(ADC)です。この製品は最高170Mspsの変換レートで動作し、消費電力はわずか788mWです。

170Mspsおよび最大250MHzの入力周波数で、MAX1213は、72.9dBcのスプリアスフリーダイナミックレンジ(SFDR)を実現します。10MHzで66.2dBという優れた信号対雑音比(SNR)は、最大250MHzの入力トーンに対して平坦性(2dB以内)を維持します。このADCは、-68dBFSの優れた低ノイズフロアを示し、セルラ基地局トランシーバのケーブルヘッドエンドのレシーバやパワーアンプのプリディストーションなどの広帯域アプリケーションに最適です。

MAX1213には、1.8Vの単一電源が必要です。アナログ入力は、差動またはシングルエンドのいずれかで動作するように設計され、AC結合またはDC結合が可能です。ADCは選択可能なオンチップの2分周クロック回路も備えており、340MHzという高いクロック周波数を利用することができます。これは、入力クロックソースの位相ノイズの削減に役立ちます。最高性能を得るためには、低電圧差動信号(LVDS)のサンプリングクロックをお勧めします。コンバータのディジタル出力はLVDS互換で、データフォーマットは2の補数またはオフセットバイナリのいずれかを選択することができます。

MAX1213は、エクスポーズドパドル(EP)付きの68ピンQFNパッケージで提供され、工業用温度範囲(-40℃～+85℃)での動作が保証されています。

このファミリの8ビット、10ビット、および12ビット高速ADC (バッファあり/なし)の完全セレクションについてはフルデータシートの｢Pin-Compatible Versions｣表をご参照ください。

アプリケーション

  • 基地局パワーアンプ線形化
  • ケーブルヘッドエンドレシーバ
  • 通信テスト機器
  • レーダおよび衛星サブシステム
  • ワイヤレスおよび有線ブロードバンド通信
MAX1213
ブロードバンドアプリケーション用、1.8V、12ビット、170Msps ADC

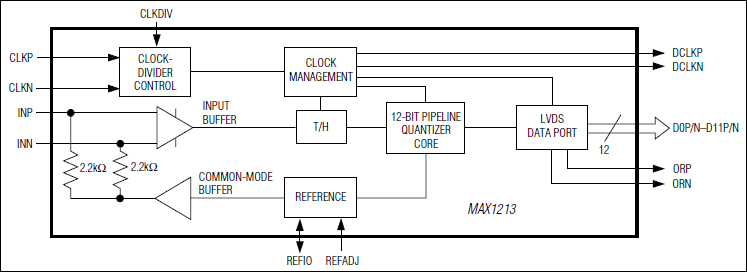

MAX1213：ブロックダイアグラム
