製品概要
機能と利点
- モノリシック14ビット、1Msps ADC
- 電源：+5V単一
- SNR：80dB (fIN = 500kHz)
- SFDR：87dB (fIN = 500kHz)
- 低電力消費：257mW
- オンデマンド・セルフキャリブレーション
- 差動非直線性誤差：±0.3 LSB
- 積分非直線性誤差：±1.2 LSB
- スリーステート、2の補数形式の出力データ
製品概要
MAX1205は、最大変換レート1Mspsの14ビットモノリシックA/Dコンバータ(ADC)です。CMOSプロセスで製造されたこの集積回路は、ディジタルエラー補正付きの完全差動パイプライン構造と、コンデンサおよびゲインのミスマッチを補正してフルサンプルレートで14ビットの直線性を保証する短時間のセルフキャリブレーション機能を備えています。内蔵トラック/ホールド(T/H)により、ナイキスト周波数までの優れた動的性能を維持します。MAX1205は+5V単一電源で動作します。
完全差動入力により、±VREFの入力スイングが可能になっています。リファレンスも差動で、正リファレンス(RFPF)は通常+4.096Vに、負リファレンス(RFNF)はアナロググランドに接続されています。リファレンスピンのチップ上の抵抗とリファレンストレースの有限な内部および外部抵抗に起因する抵抗分圧作用を補償するために、検出ピン(RFPS、RFNS)が追加されています。2つのオペアンプを使ったシングルエンド入力も可能です。
電力消費は+5V、サンプリングレート1Mspsにおいて257mW (typ)です。本製品はCMOSコンパチブルの14ビットパラレル、2の補数形式のデータフォーマットを採用しています。MAX1201は、サンプリングレート2.2MspsでMAX1205とピンコンパチブルのアップグレード製品となっています。

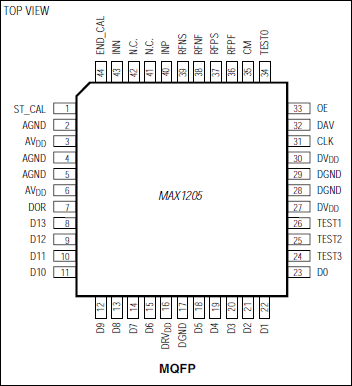

MAX1205はMQFPパッケージで提供されています。温度範囲は民生用(0℃～+70℃)および拡張工業用(-40℃～+85℃)のものが用意されています。
アプリケーション
- 通信システム
- データ収集
- 画像処理
- 医療用
- スキャナ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (3)
参考資料
-
Pipeline ADCs Come of Age11/20/2001
-
Understanding Pipelined ADCs10/2/2001
おすすめ製品
MAX1205 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX1205CMH+ | 材料宣誓書（MD） | 信頼性データ | 44-MQFP-10X10X2(+3.2) | |
| MAX1205CMH+T | 材料宣誓書（MD） | 信頼性データ | 44-MQFP-10X10X2(+3.2) | |
| ウェハ・ファブリケーション・データ |
