MAX1201

+5V単一電源、2.2Msps、14ビットセルフキャリブレートADC

すべて表示 showmore-icon

低ノイズおよび歪み(81dB SNR @ 1.1Msps)の14ビット2.2Msps ADC

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • モノリシック14ビット、2.2Msps ADC
  • 信号雑音比:83dB
  • スプリアスフリーダイナミックレンジ:91dB
  • 微分非直線性誤差:±0.3 LSB
  • 積分非直線性誤差:±1.2 LSB
  • +5V単一アナログ電源、+3Vディジタル電源
  • 低消費電力:269mW
  • オンデマンド対応のセルフキャリブレーション
  • スリーステート、2の補数出力データ
追加の詳細
show more Icon

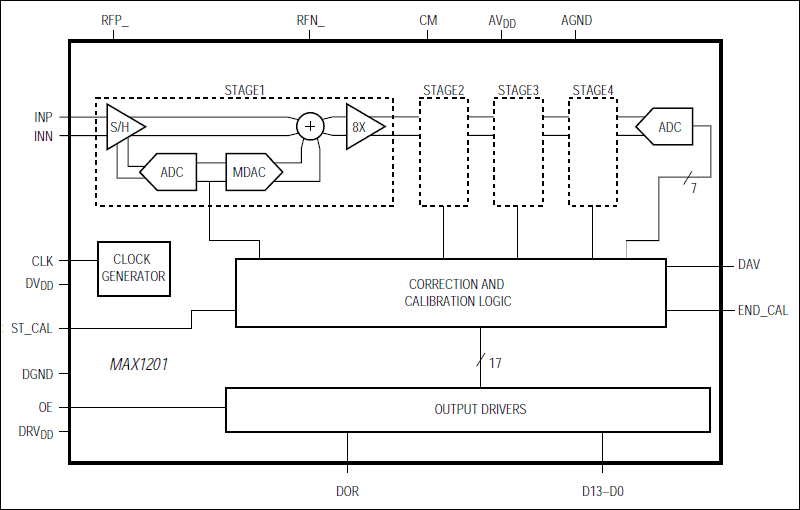

MAX1201は2.2Mspsまでの変換速度性能を備えた14ビットのモノリシックアナログディジタルコンバータ(ADC)です。CMOSプロセスで製造されたこのデバイスには完全差動のパイプライン構造が採用されており、コンデンサおよび利得のミスマッチングを補正し、最高のサンプリングレート時で14ビットの直線性を保証するためにディジタルエラー補正機能と短時間で実行されるセルフキャリブレーション手続きが用意されています。内蔵のトラック/ホールド(T/H)回路によって、ナイキスト周波数までの優れたダイナミック性能が維持されています。MAX1201は+5Vの単一電源で動作します。

完全差動入力によって、±VREFの入力スイングが可能です。2個のオペアンプを使用してシングルエンド入力も可能です。リファレンスも同様に差動になっており、正のリファレンス(RFPF)は通常+4.096Vに接続され、負のリファレンス(RFNF)はアナロググランドに接続されます。さらに、有限の内部および外部抵抗値が要因となって起こりうる全ての分圧抵抗器動作を補償する目的で、2本のセンシングピン(RFPS、RFNS)が追加されています。

+5Vおよび2.2Mspsサンプリングレート時の消費電力は僅か269mW (typ)です。このデバイスにはCMOSコンパチブルの14ビットパラレル、2の補数出力データフォーマットが採用されています。MAX1201は44ピンのMQFPパッケージで提供されており、温度範囲は民生用(0℃~+70℃)と拡張工業用(-40℃~+85℃)のものが用意されています。

アプリケーション

  • IR画像化
  • スキャナ
  • スペクトル分析
  • xDSL

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

MAX1200EVKIT

MAX1200、MAX1201、およびMAX1205の評価キット

zoom

MAX1200EVKIT

MAX1200、MAX1201、およびMAX1205の評価キット

MAX1200、MAX1201、およびMAX1205の評価キット

機能と利点

  • シングルエンドまたは差動入力が可能
  • 正弦波または方形波クロック入力が可能
  • 実証済みのPCBレイアウト
  • 便利なテストポイントをボード上に用意
  • 完全にアセンブリおよびテスト済みの表面実装ボード

製品の詳細

MAX1200/MAX1201/MAX1205の評価用キット(EVキット)はアセンブリおよびテスト済みのPCBで、このボード上には16ビットのMAX1200または14ビットのMAX1201/MAX1205アナログ-ディジタルコンバータ(ADC)を駆動するために必要な基本的な部品が実装されています。電源、アナログ入力およびディジタル出力用のコネクタがそれぞれ用意されているので、デバイスの接続が簡略化されます。PCBレイアウトは、最良のダイナミック性能が確保されるように最適化されています。各EVキットは完全にアセンブリおよびテスト済みで、MAX1200、MAX1201、またはMAX1205が(要求に応じて)実装されていますので、すぐにテストが行えます。

アプリケーション

  • 通信システム
  • データ収集
  • 高画質画像処理
  • 計測
  • スキャナ

MAX1205EVKIT

MAX1200、MAX1201、およびMAX1205の評価キット

zoom

MAX1205EVKIT

MAX1200、MAX1201、およびMAX1205の評価キット

MAX1200、MAX1201、およびMAX1205の評価キット

機能と利点

  • シングルエンドまたは差動入力が可能
  • 正弦波または方形波クロック入力が可能
  • 実証済みのPCBレイアウト
  • 便利なテストポイントをボード上に用意
  • 完全にアセンブリおよびテスト済みの表面実装ボード

製品の詳細

MAX1200/MAX1201/MAX1205の評価用キット(EVキット)はアセンブリおよびテスト済みのPCBで、このボード上には16ビットのMAX1200または14ビットのMAX1201/MAX1205アナログ-ディジタルコンバータ(ADC)を駆動するために必要な基本的な部品が実装されています。電源、アナログ入力およびディジタル出力用のコネクタがそれぞれ用意されているので、デバイスの接続が簡略化されます。PCBレイアウトは、最良のダイナミック性能が確保されるように最適化されています。各EVキットは完全にアセンブリおよびテスト済みで、MAX1200、MAX1201、またはMAX1205が(要求に応じて)実装されていますので、すぐにテストが行えます。

アプリケーション

  • 通信システム
  • データ収集
  • 高画質画像処理
  • 計測
  • スキャナ

MAX1201EVKIT

MAX1200、MAX1201、およびMAX1205の評価キット

zoom

MAX1201EVKIT

MAX1200、MAX1201、およびMAX1205の評価キット

MAX1200、MAX1201、およびMAX1205の評価キット

機能と利点

  • シングルエンドまたは差動入力が可能
  • 正弦波または方形波クロック入力が可能
  • 実証済みのPCBレイアウト
  • 便利なテストポイントをボード上に用意
  • 完全にアセンブリおよびテスト済みの表面実装ボード

製品の詳細

MAX1200/MAX1201/MAX1205の評価用キット(EVキット)はアセンブリおよびテスト済みのPCBで、このボード上には16ビットのMAX1200または14ビットのMAX1201/MAX1205アナログ-ディジタルコンバータ(ADC)を駆動するために必要な基本的な部品が実装されています。電源、アナログ入力およびディジタル出力用のコネクタがそれぞれ用意されているので、デバイスの接続が簡略化されます。PCBレイアウトは、最良のダイナミック性能が確保されるように最適化されています。各EVキットは完全にアセンブリおよびテスト済みで、MAX1200、MAX1201、またはMAX1205が(要求に応じて)実装されていますので、すぐにテストが行えます。

アプリケーション

  • 通信システム
  • データ収集
  • 高画質画像処理
  • 計測
  • スキャナ
