MAX12005

衛星IFスイッチ

すべて表示 showmore-icon

DiSEqC 2.0デコーダ内蔵、高集積、8 x 4衛星IFスイッチマトリックスで、16個の衛星入力に拡張可能

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$14.21
機能
  • 8入力4出力マトリックススイッチ
  • カスケードマスター/スレーブオプションによって16入力に拡張可能
  • 動作範囲:950MHz~2150MHz
  • スイッチ絶縁:30dB以上
  • 0/+6/+12dB入力段の利得選択によってスプリッタの挿入損失を補償
    • すべての入力段の利得ステップはアナログ選択ピンから一般に制御
  • 発振器を備えた4つのDiSEqC 2.0デコーダ内蔵
  • 代替のトーン/電圧検出
  • ESD保護:2kV HBM

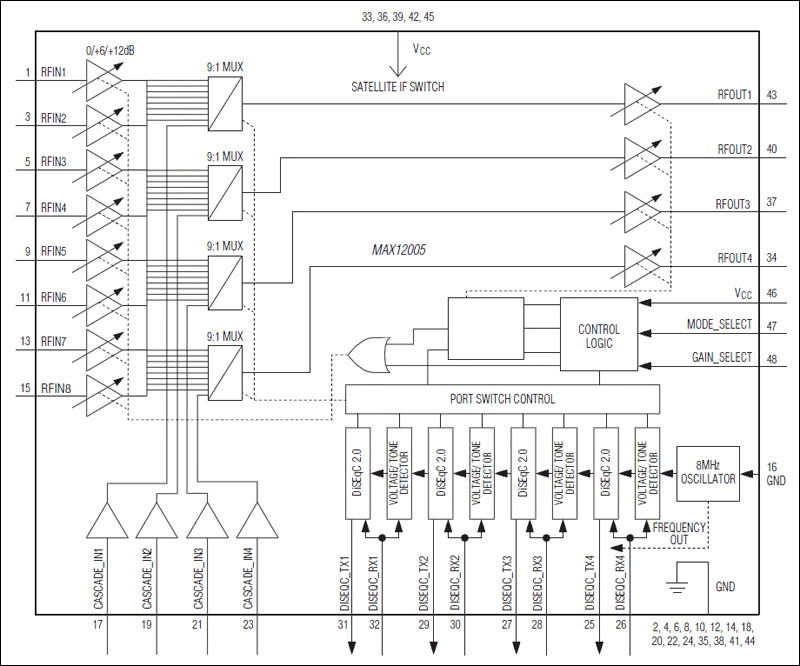

製品概要
show more Icon

衛星IFスイッチICのMAX12005は、2つのクワッドユニバーサルローノイズブロック(LNB)をサポートするマルチユーザーアプリケーション用に設計されており、4つの衛星レシーバのマトリックススイッチとなります。このシステムは、カスケードオプションと1つの追加の衛星IFスイッチICを使用して、16の衛星IF入力を受け入れるよう容易に拡張することができます。また、2つのICを使用し8つの入力スプリッタを追加することで、8つの衛星IF入力を8つの衛星レシーバに構成することも可能です。これらのスプリッタの挿入損失は、+6dBまたは+12dBの入力利得の選択によって補償することができます。

スイッチ機能の制御には2つの方法があります。各ICは、4つのDiSEqC™ 2.0デコーダと4つの代替のトーン/電圧デコーダを内蔵しています。これらのデコーダは、内蔵の調整された発振器を使用し、任意のシステムへのMAX12005の実装を簡素化しています。4つの動作モードとして、LNBモード(LNB内で使用)、カスケードマスターモード、カスケードスレーブモード、およびシングルモードがあります。

この衛星IFスイッチは、高度なSiGeプロセスで設計され、鉛フリーの表面実装型48ピンTQFNパッケージ(7mm x 7mm)で提供されます。

アプリケーション

  • 直接衛星放送用レシーバ
  • Lバンド分配
  • 衛星IF分配

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$14.21

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX12005ETM+
  • HTML
  • HTML
MAX12005ETM+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 14, 2023

- 2275A

WAFER FAB

MAX12005ETM+

製造中

MAX12005ETM+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 14, 2023

- 2275A

arrow down

WAFER FAB

MAX12005ETM+

製造中

MAX12005ETM+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX12005EVKIT

MAX12005の評価キット

zoom

MAX12005EVKIT

MAX12005の評価キット

MAX12005の評価キット

機能と利点

  • ホストPCへのUSBインタフェース
  • 使いやすいGUIソフトウェア
  • すべてのポートに75Ω-50Ωインピーダンス変換ネットワーク搭載
  • 完全実装および試験済み

製品の詳細

MAX12005の評価キット(EVキット)は、衛星スイッチRFICのMAX12005の評価を容易にする実証済みPCBレイアウトを提供します。このEVキットは、完全実装および試験済みです。グラフィカルユーザーインタフェース(GUI)を使用したソフトウェア制御プログラムを入手可能なため(ページ下のツールセクションのリンクを参照)、ユーザーはICの機能および設定を完全に制御することができます。

このEVキットは、75Ω RFラインを備えています。ただし、標準の50Ω試験機器による評価を容易にするために、すべての入力および出力ポートに75Ω-50Ωインピーダンス変換ネットワークが搭載されています。

アプリケーション

  • 直接衛星放送用レシーバ
  • Lバンド分配
  • 衛星IF分配
