MAX11960

デュアル同時サンプリング、20ビット、1Msps、差動SAR ADC

すべて表示 showmore-icon

業界初の20ビットデュアル同時サンプリングADC

: 製造中止 tooltip
: 製造中止 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 分解能:20ビット、ミッシングコードなし
  • スループット:1Msps、パイプライン遅延なし
  • 超低消費電力:18mW (1Msps時)
  • INL:±1.5 LSB (全温度範囲)
  • DNL:±1 LSB (20ビットでの最大値)
  • SN比:99dB (fIN = 10kHz時)
  • SINAD:99dB (fIN = 10kHz時)
  • THD:-123dB (fIN = 10kHz時)
  • ユニポーラ差動アナログ入力範囲:±VREF
  • VREF = 2.5V~3.6V
  • リファレンスバッファ内蔵
  • アナログおよびデジタルコア電源:1.8V
  • REFVDDリファレンスバッファ電源:3.3V
  • デジタルインタフェース電源:1.5V~3.6V
  • シリアルインタフェース:SPI/QSPI/MICROWIRE®/DSP対応
  • 動作温度:-40℃~+85℃*
  • 32ピンTQFNパッケージ(5mm × 5mm)
製品概要
show more Icon

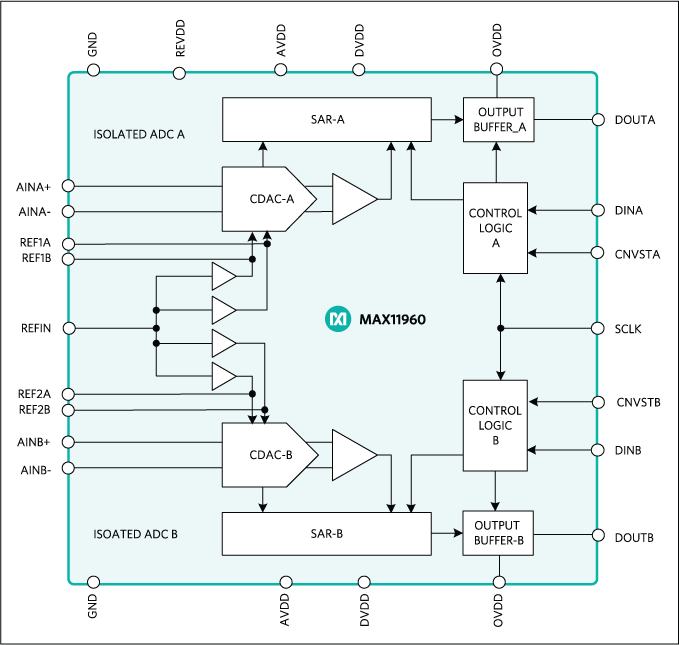

MAX11960は、リファレンスバッファ内蔵の20ビット、1Msps、デュアル同時サンプリング、完全差動SAR ADCです。MAX11960は、スループットに直接比例するクラス最高の低消費電力をもち、優れた静的および動的性能を提供します。このデバイスの入力範囲は、ユニポーラ差動±VREFです。供給電源は、リファレンスバッファ用3.3V電源、1.8Vアナログ電源、1.8Vデジタル電源、および1.5V~3.6Vデジタルインタフェース電源が含まれます。

このADCは、99dBのSN比と-123dB のTHDを実現し、20ビット分解能、ミッシングコードなし、および5 LSB (max)のINLを保証します。

MAX11960は、SPI対応のシリアルインタフェースを使用してデータを通信します。MAX11960は、32ピンTQFNパッケージ(5mm × 5mm)で提供され、-40℃~+85℃の動作温度範囲が保証されています。

アプリケーション

  • 自動試験装置
  • データ収集システム
  • モーションコントロールのエンコーダおよびリゾルバ
  • 医療用計測
  • プロセス制御および産業用オートメーション
  • 冗長測定
  • テレコム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

評価用キット 1

MAX11960EVKIT

MAX11960の評価キット

zoom

MAX11960EVKIT

MAX11960の評価キット

MAX11960の評価キット

機能と利点

  • インタフェース用FMCコネクタ
  • FMCコネクタを介して75MHzのSPIクロックに対応
  • 同期入力/同期出力によってコヒーレントサンプリングを実現
  • 入力バッファ実装(MAX9632)
  • +3.0Vリファレンス電圧実装(MAX6126)
  • Windows 7、およびWindows 8/8.1対応ソフトウェア

製品の詳細

MAX11960の評価キット(EVキット)は、リファレンスバッファ内蔵の20ビット、1.0Msps、デュアルチャネル、完全差動SAR ADCのMAX11960を実証します。このEVキットには、Xilinx Zynq®-7000 SoC用のAvnet ZedBoard開発ボードからの通信を提供するグラフィカルユーザーインタフェース(GUI)が含まれています。ZedBoardは、このEVキットに含まれていないため、Avnetから購入する必要があります。

ZedBoardは、Windows® 7、またはWindows 8/8.1対応ソフトウェアを使用してイーサネットケーブル上でPCと通信します。

このEVキットは、MAX11960ETP+が実装されています。

アプリケーション

  • 自動試験装置
  • データ収集システム
  • モーションコントロールのエンコーダおよびリゾルバ
  • 医療用計測
  • プロセス制御および産業用オートメーション
  • 冗長測定
  • テレコム
